5.6
Betrieb als Prozessregler (Option)
Wenn der SideControl Typ 8635 als Prozessregler betrieben wird, wird die Stellungsregelung zum unterge-
ordneten Hilfsregelkreis. Es ergibt sich somit eine Kaskadenregelung.
Der Prozessregler (als Hauptregelkreis) ist im Gerät als PID-Regler implementiert. Als Sollwert wird in diesem
Fall der Prozesssollwert (SP) vorgegeben und mit dem Prozessistwert (PV) verglichen. Der P rozessistwert
wird von einem Sensor geliefert.
Die Bildung der Stellgröße erfolgt entsprechend der Beschreibung des Stellungsreglers. Z2 stellt eine auf
den Prozess wirkende Störgröße dar.
CMD
SP
Prozess-
Sollwert

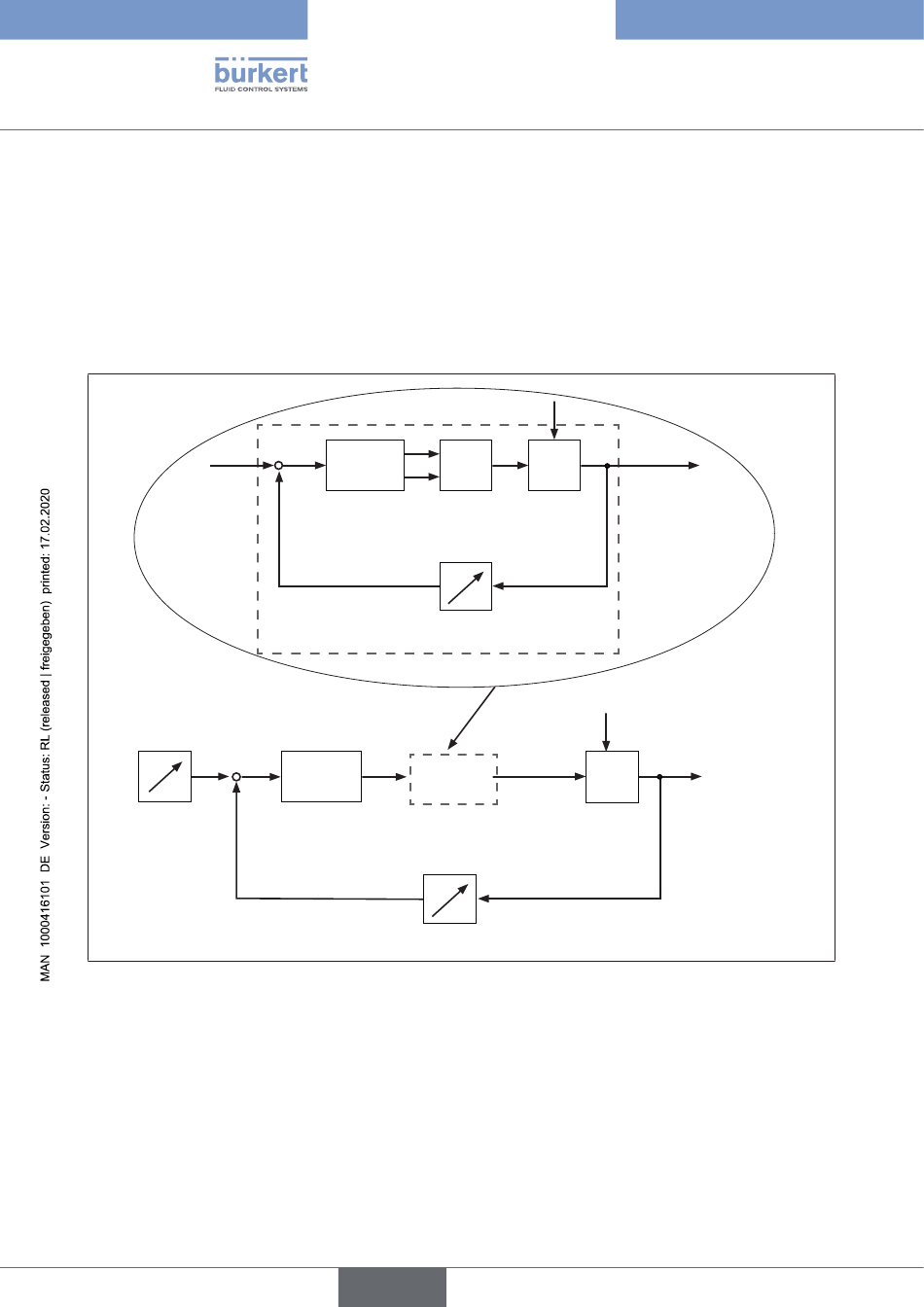

Bild 6:
Darstellung Prozessregelkreis
16
Xd1
+
-
Stellungs-
regler
stellungsregelkreis
Xd2
CMD
+
-
Prozessregler
deutsch
Z1
B1
P
K
E1
Stellsystem
Regelventil
Magnet-
ventile
POS
Wegaufnehmer
Ventil-
öffnung
stellungs-
regelkreis
PV
Transmitter
Produktbeschreibung
Ventilöffnung
Z2
Messgröße
Prozess
Typ 8635
