Typ 8635
Produktbeschreibung
5.3
Funktionsschema

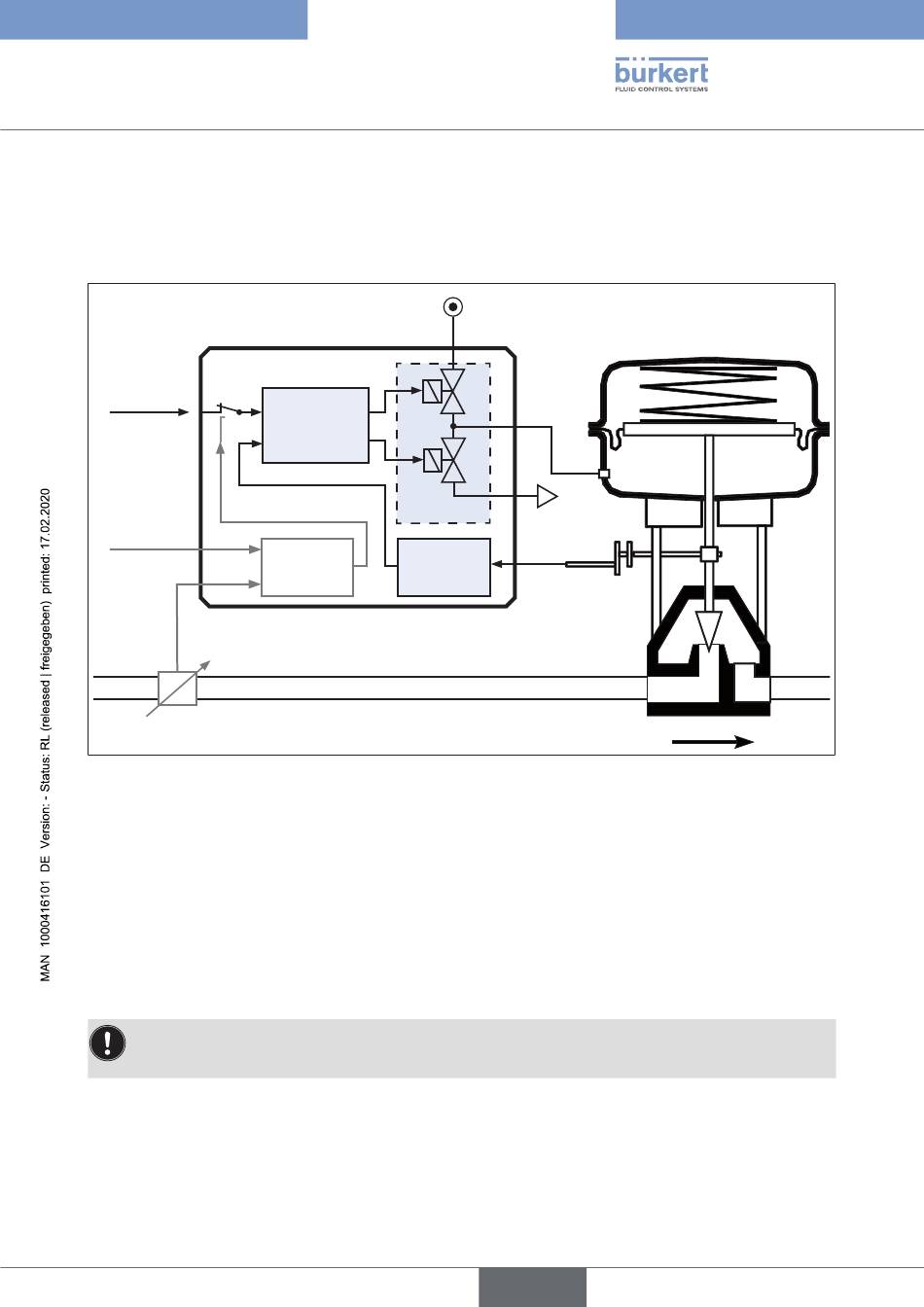

Funktionsschema des SideControls Typ 8635 in Verbindung mit einem Regelventil mit einfachwirkendem
Antrieb. Die grauen Bereiche zeigen die ergänzenden Funktionen bei Verwendung des Geräts als Prozess-
regler (Option).
sidecontrol typ 8635
externer
Stellungs-
sollwert
externer
Stellungssollwert
Prozess-
sollwert
Prozess-
istwert
sensor
Bild 2:
Beispielhafte Darstellung der Funktionsweise anhand eines Funktionsschemas
mikroprozessorgesteuerte elektronik
Signalverarbeitung, Regelung und Ansteuerung des internen Stellsystems erfolgen über die mikropro-
zessorgesteuerte Elektronik. Die implementierte Softwarefunktion X.TUNE ermöglicht eine automatische
Anpassung des Stellungsreglers an das eingesetzte Regelventil. Sollwertvorgabe und Versorgung der Elekt-
ronik erfolgt über ein 4...20-mA-Normsignal.
wegaufnehmer
Der Wegaufnehmer ist ein stetig auflösendes Leitplastikpotentiometer. Für den Anbau an Fremdventile
nach NAMUR wird eine Gerätevariante mit internem Drehpotentiometer verwendet, für die Kombination mit
Bürkert-Ventilen eine Variante mit externem Linearpotentiometer.
Wenn der SideControl Typ 8635 mit einem Bürkert-Regelventil betrieben wird, ist die Verwendung
eines externen Wegaufnehmers erforderlich. Der Wegaufnehmer wird auf den Antrieb des Regel-
ventils montiert und ist mit dem SideControl Typ 8635 über ein Kabel verbunden.
stellsystem
Das Stellsystem zum Belüften und Entlüften der Antriebskammer ist aufgebaut aus 2 Piezo-Pilotventilen und
2 pneumatischen Verstärkerstufen. Durch die Piezotechnologie ist die Leistungsaufnahme sehr gering. Das
Stellsystem arbeitet nicht kontiniuierlich, sondern wird getaktet.
1
mikroprozessor-
gesteuerte
2
Elektronik
Istposition
Stellsystem*
Prozess-
Weg-
regler
aufnehmer
* Stellsystem
1: Belüftungsventil
2: Entlüftungsventil
Druckluft-
versorgung
einfachwirkendem antrieb
Abluft
deutsch
regelventil mit
13
