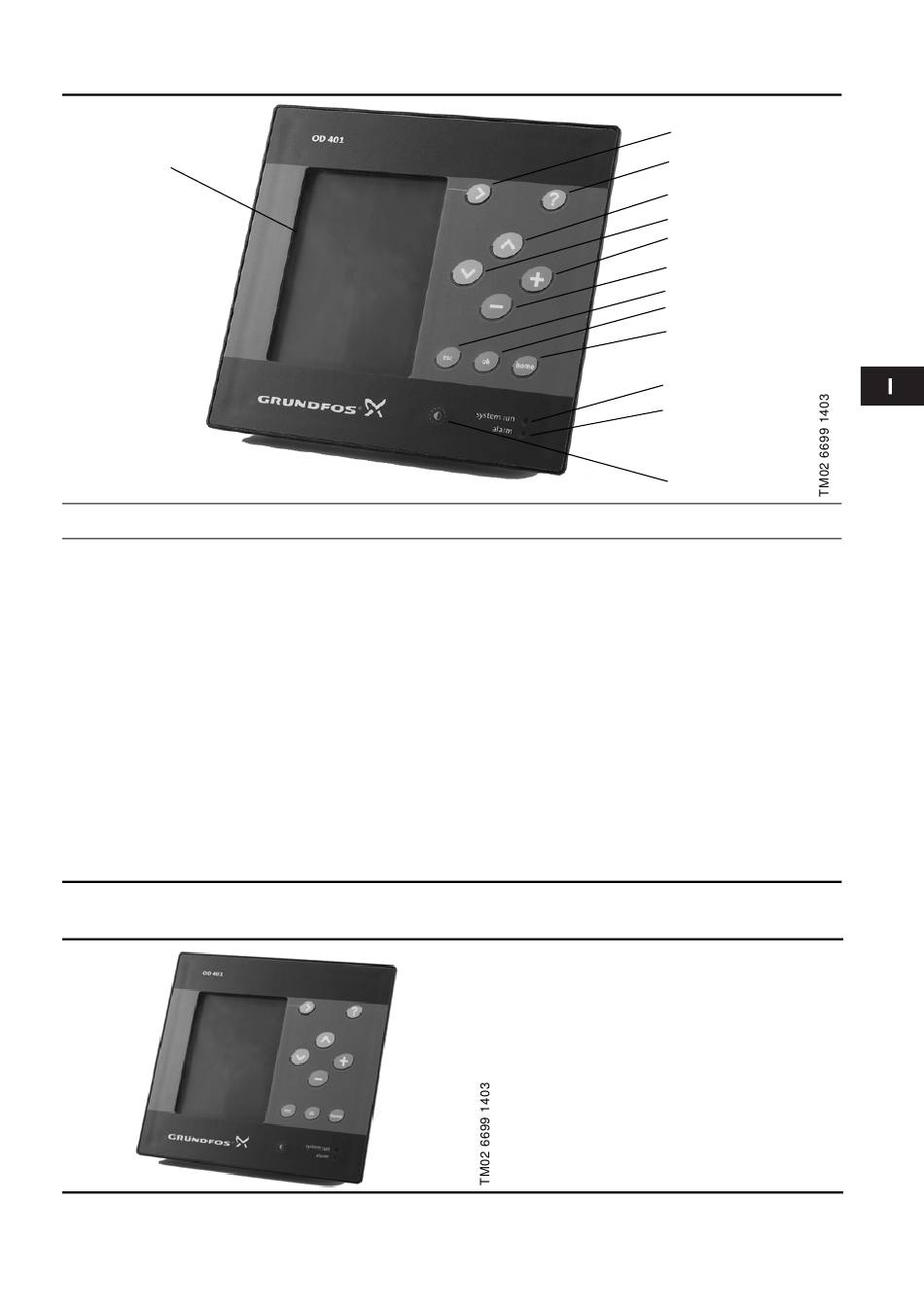

2. Pannello di controllo OD 401

1
Pos. Descrizione
1 Display LCD
2 Menu
3 Aiuto
4 Su
5 Giù
6 Più
7 Meno
8 Esc
9 Ok
10 Home
11 Sistema in funzione (spia luminosa)
12 Allarme (spia luminosa)
13 Contrasto

3. Montaggio

Funzioni
• Illustrazione grafica (240 x 320 pixel)
• Impostazione del tipo di installazione
• Impostazione dei parametri pompa
• Stato di funzionamento della pompa
• Registro allarmi
• Ricerca guasti
L'OD 401 può essere montato nella parte
anteriore di un quadro di controllo oppure in
un contenitore appositamente progettato.
Le dimensioni dell'OD 401 sono riportate nel
paragrafo 10. Dimensioni.
Nota: Per soddisfare il grado di protezione
IP 55, l'OD 401 deve essere montato in un
contenitore o su un quadro di controllo.
2
3
4
5
6
7
8
9
10
11
12
13
