16.5 Digitale Druckanzeige (Option)

Bei dieser Option wird der Innenraumdruck mit der Genauigkeit von 1 mbar angezeigt. Der Druck wird
über einen fest eingebauten Drucksensor gemessen.
Die digitale Druckanzeige kann durch einen Servicetechniker kalibriert und intern justiert werden.
16.6 Zusätzlicher Messkanal für digitale Objekttemperaturanzeige mit flexiblem
Pt 100 Temperaturfühler (Option)
Die Objekttemperaturanzeige ermöglicht es, die Temperatur direkt am oder im Trocknungsgut zu erfas-
sen. Die Objekttemperatur wird über einen flexiblen Pt100 Temperatursensor gemessen. Der Sensor
muss in thermisch leitenden Kontakt mit dem Trocknungsgut stehen. Er kann bis zur Länge seines
Schutzrohres in das feuchte Trocknungsgut eingetaucht werden.
Die Objekttemperatur wird auf Display 2 des Reglers RD3 angezeigt.
Display 1 zeigt
Display 2 zeigt
Abbildung 22:
Standard Display
ohne Option Objekttemperaturanzeige
Die Objekttemperaturdaten werden gleichzeitig mit den Temperaturdaten des Temperaturreglers auf
dessen Schnittstelle RS 422 als zweiter Messkanal mit ausgegeben und können so von der Dokumenta-
tionssoftware APT-COM™ DataControlSystem (Option, Kap. 16.8) von BINDER aufgezeichnet werden.
Aufbau und Anschluss der Objekttemperaturerfassung
• Pt 100 Temperaturfühler durch den Messstutzen (17) in den Nutzraum von hinten einführen.
• Die 3 Kontakte des Pt 100 sind über eine Messstromdurchführung nach außen geführt. Von dort wird
eine Verbindung zu einer DIN-Buchse an der Geräterückwand oben hergestellt. Der Anschluss ist dort
mit „Pt100" gekennzeichnet.
VD (E2.1) 12/2014

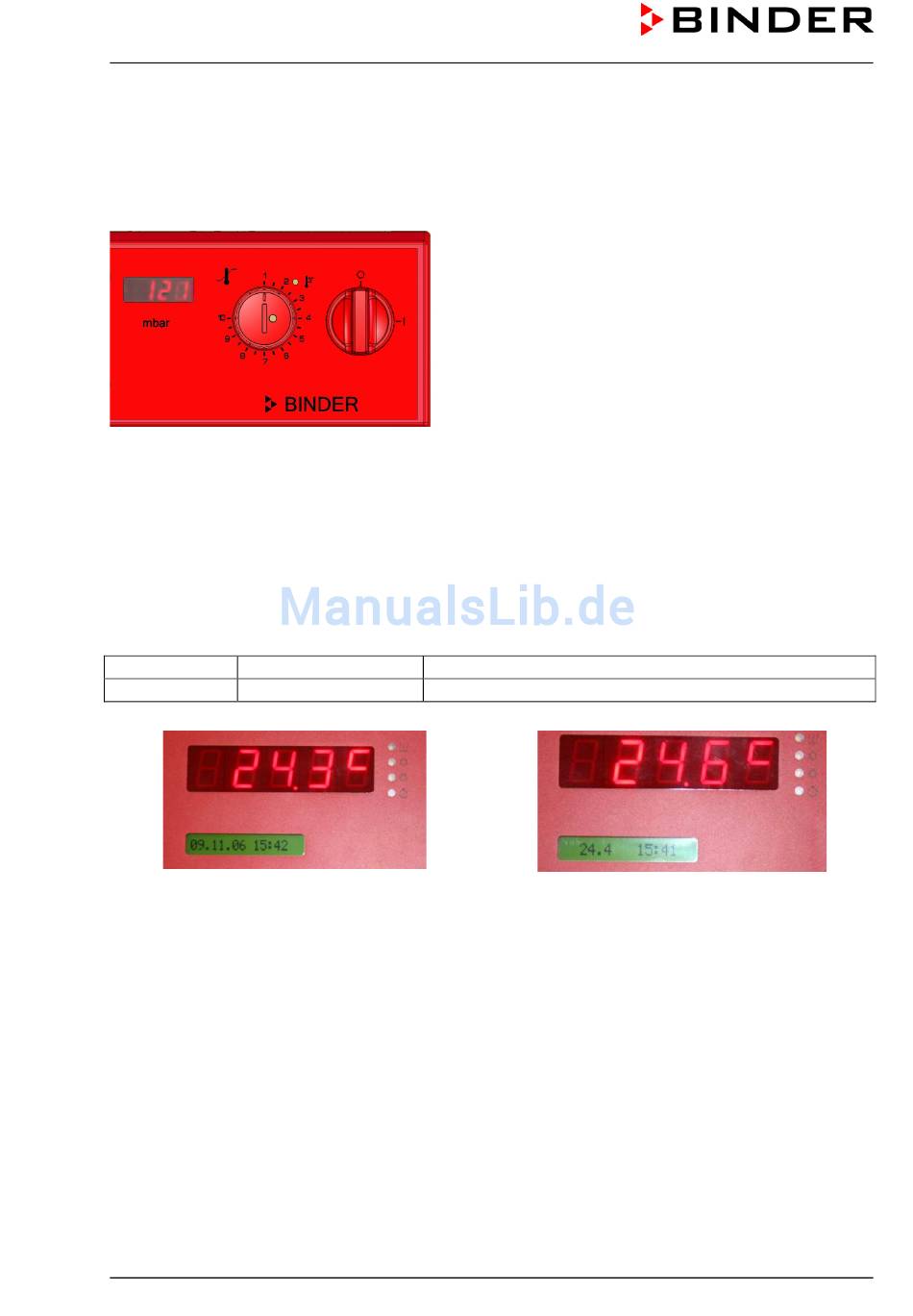

Abbildung 21: Digitalanzeige des Innenraumdrucks
C
z.B. 24.6
24.4 15:41
(aktueller Istwert der Temperatur)
(aktuelle Objekttemperatur in °C, aktuelle Uhrzeit)
Abbildung 23:
Display mit Option Objekttemperaturanzeige
