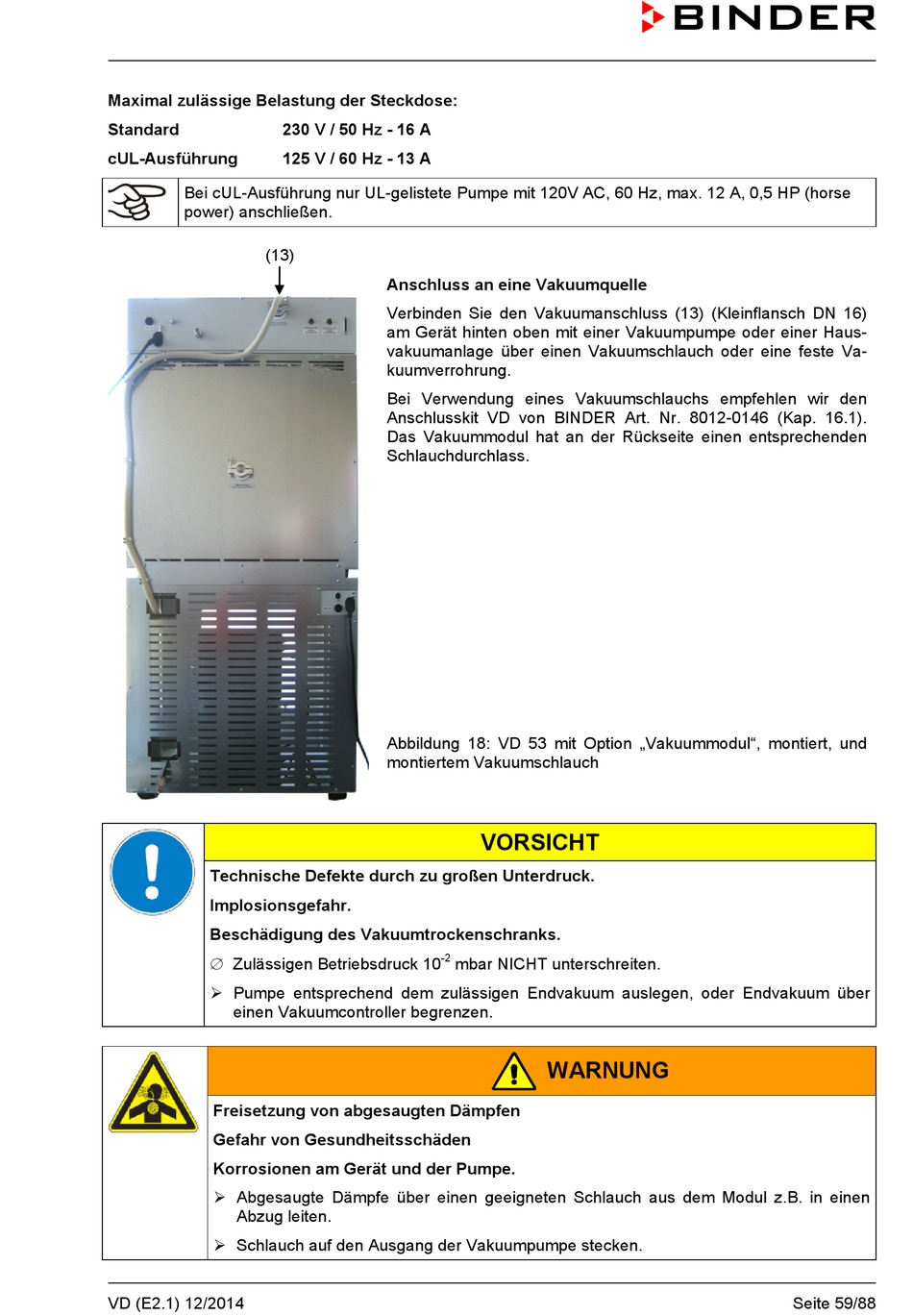

Binder VD 23 (E2.1) Betriebsanleitung Seite 59

Maximal zulässige Belastung der Steckdose:
Standard
cUL-Ausführung
Bei cUL-Ausführung nur UL-gelistete Pumpe mit 120V AC, 60 Hz, max. 12 A, 0,5 HP (horse
power) anschließen.
(13)
Technische Defekte durch zu großen Unterdruck.
Implosionsgefahr.
Beschädigung des Vakuumtrockenschranks.
∅ Zulässigen Betriebsdruck 10
 Pumpe entsprechend dem zulässigen Endvakuum auslegen, oder Endvakuum über
einen Vakuumcontroller begrenzen.
Freisetzung von abgesaugten Dämpfen
Gefahr von Gesundheitsschäden
Korrosionen am Gerät und der Pumpe.
 Abgesaugte Dämpfe über einen geeigneten Schlauch aus dem Modul z.B. in einen
Abzug leiten.
 Schlauch auf den Ausgang der Vakuumpumpe stecken.
VD (E2.1) 12/2014
230 V / 50 Hz - 16 A
125 V / 60 Hz - 13 A
Anschluss an eine Vakuumquelle
Verbinden Sie den Vakuumanschluss (13) (Kleinflansch DN 16)
am Gerät hinten oben mit einer Vakuumpumpe oder einer Haus-
vakuumanlage über einen Vakuumschlauch oder eine feste Va-
kuumverrohrung.
Bei Verwendung eines Vakuumschlauchs empfehlen wir den
Anschlusskit VD von BINDER Art. Nr. 8012-0146 (Kap. 16.1).
Das Vakuummodul hat an der Rückseite einen entsprechenden
Schlauchdurchlass.
Abbildung 18: VD 53 mit Option „Vakuummodul", montiert, und
montiertem Vakuumschlauch
-2
mbar NICHT unterschreiten.
VORSICHT
WARNUNG
