6 Elektrische Installation
6.1 Jumpereinstellung
Vor Inbetriebnahme des Gerätes muß folgende Jumper-
einstellung auf der Hauptplatine des AZ10.I gegebenen-
falls geändertwerden.
- Logik der Benutzereingänge (Werkseinstellung NPN).
Verwenden Sie die Benutzereingänge 1 und/oder 2 für
die Laufrichtungserkennung, achtenSie bitte darauf, daß
hier nur PNP oder NPN-Logik zur Verfügung steht. Die
Einstellung der DIP-Schalter bezieht sich nur auf die
Eingänge A und B.
6.2 DIP-Schalter
Eingang B LO Frequenz
Eingang B SRC.
Eingang B MAG.
Eingang A LO Frequenz
Eingang A SRC.
Eingang A MAG.

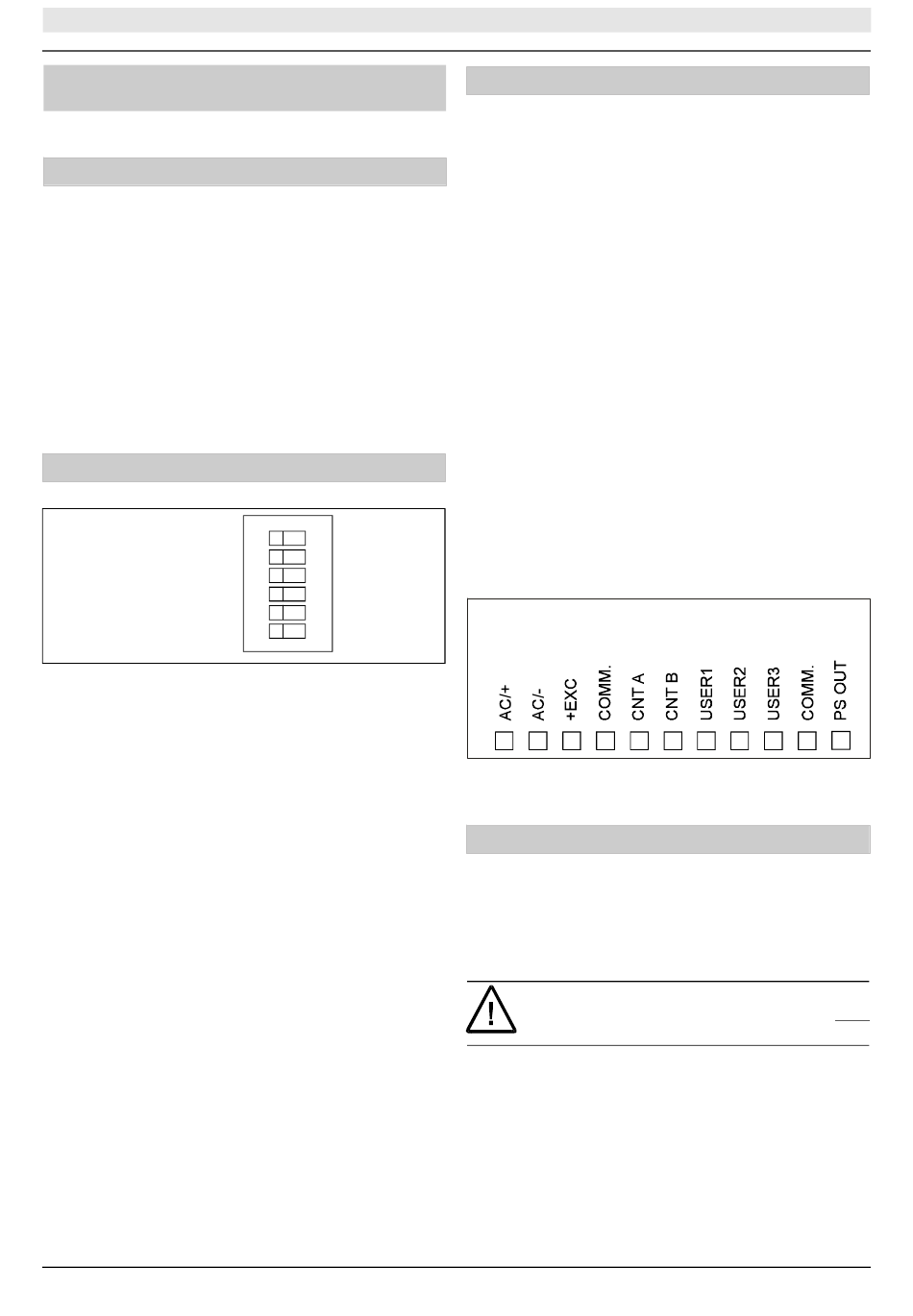

Bild 6.1:
DIP-Schalter
Vor Inbetriebnahme des Gerätes müssen die DIP-
Schalter auf der Hauptplatine des AZ10.I überprüft und
gegebenenfalls auf die verwendeten Sensoren an
Eingang A und B getrennt abgestimmt werden.
Folgende Spezifikationen können über DIP-Schalter
eingestellt werden:
HI:
Für Eingangsfrequenzen über 50 Hz.
LO:
Für Eingangsfrequenzen bis 50 Hz;
Einfügung eines Dämpfungskonden-
sators gegen Kontaktprellen und
Begrenzung der Eingangsfrequenz auf
50 Hz mit einer max. Impulsbreite von 10
ms.
SRC:
Interner 3,9 K pull-down Widerstand,
7,3 mA max.@ 28 VDC. Vmax 30 VDC.
SNK:
Interner 7,8 K pull-up Widerstand auf
12 VDC, Imax= 1,9 mA.
LOGIC: Setzt Triggerniveau auf V = 1,5 V max.;
V = 3,75 V min.
ICH
MAG.:
Empfindlichkeit 200 mV Spitze (SRC
muß auf ON stehen).
HI Frequenz
6
SNK.
5
Logic
4
HI Frequenz
3
SNK.
2
ON
Logic
1
IL
6.3 Anschlüsse
Die Anschlüsse befinden sich auf der Rückseite des
Gerätes. Nachfolgend sind nur die Anschlüsse des
Grundgerätes aufgeführt. Die Anschlussbelegung der
Steckkarten entnehmen Sie demAnhang.
Grundgerät
Anschluß
Beschreibung
1
Spannungsversorgung
AC
85 - 250 VAC
+
11 - 36 VAC bzw. 24VDC
2
Spannungsversorgung
AC
85 - 250 VAC
-
11 - 36 VAC bzw. 0 VDC
3 +EXC
Sensorversorgung 12 VDC/100 mA
4 COMM.
Masse Signaleingang
5 CNTA
ZählerA
6 CNTB
Zähler B
7 USER 1
Benutzereingang 1
8 USER 2
Benutzereingang 2
9 USER 3
Benutzereingang 3
10 COMM.
Masse Benutzereingang
11 PS OUT
Impulsausgang
1
2
3
4
5
Bild 6.2:
Anschlüsse
6.4 Anschluß des Eingangssensors
Achten Sie stets darauf, daß der Masseanschluß der
Signaleingänge entweder vor gefährlichen Spannungen
isoliert oder der Masseanschluß geerdet ist.
Die Masseanschlüsse des Signaleingangs (5)
und der Benutzereingänge (7) sind
galvanisch getrennt!
Bei Benutzung des Eingangs B schließen Sie den Sensor
an Klemme 6 an und stellen die DIP-Schalter 4-6
entsprechend der Spezifikation ein.
10
11
6
8
9
7
nicht
4
