X abcd
d= Grenzwert 4
c= Grenzwert 3
b= Grenzwert 2
a= Grenzwert 1
Im Automatikmodus definiert der AZ10.I die Grenzwert-
ausgänge gemäß der im Programmierabschnitt 6
vorgenommenen Einstellungen. Wird im manuellen
Betrieb in dieses Register geschrieben (VX) ändert sich
der Status derAusgänge gemäß Vorgabe.
Beispiel: VX10 setzt Ausgang 1 auf "AN" und Ausgang 2
auf "AUS".
Übertragungszeiten
Der AZ10.I kann nur Daten empfangen oder senden.
Während der Übertragung von Daten werden Befehle
ignoriert. Werden Befehle und Daten zum AZ10.I
gesendet, ist eine Zeitverzögerung notwendig, bevor ein
neuer Befehl gesendet werden kann. Dies ist notwendig,
damit der AZ10.I den empfangenen Befehl ausführen kann
und für den nächsten Befehl vorbereitet ist.
Am Beginn des Zeitintervalls t übergibt der Rechner den
Befehl an die serielle Schnittstelle und initiiert die
Übertragung. Das Ende des Intervalls t wird dadurch
festgelegt, wenn der AZ10.I das Befehlsabschlußzeichen
(*, $ oder <CR>) erhalten hat. Die Länge des
Übertragungsintervalls wird durch die Anzahl der zu
übertragenen Zeichen und die eingestellte Baudrate
bestimmt.
t = ( 10xAnzahl der Zeichen)/Baudrate
1
Zu Beginn des Zeitintervalls t interpretiert der AZ10.I den
gesendeten Befehl und führt ihn anschließend aus. Die
Größe dieses Zeitintervalls variiert und wird durch den
Befehl selbst sowie durch das Befehlsabschluß
zeichen (*, $ oder <CR>) bestimmt (TabelleIII).
Überträgt der AZ10.I Daten zumRechner, so ergibt sich die
Größe des Zeitintervalls t entsprechend der Formel
durch die zu übertragenden Zeichen und dieBaudrate.
Die gesamte Übertragungszeit des AZ10.I und somit der
maximale Datendurchsatz ergeben sich durch die
Addition der drei Zeitintervalle.
Befehl Bezeichnung
r
Rücksetzung
#
Buchstaben
Num
Zahlen (Fernanzeige ) 2-50msec.
v
Schreiben
t
Übertragen
p
Drucken
27
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
1
1
2
3
Zeit (t )
2
2-50 msec.
2-50 msec.
100-200 msec.
2-50 msec. bei $
50-100 msec.bei*
und <CR>
2-50 msec. bei $
50-100 msec.bei*
und <CR>

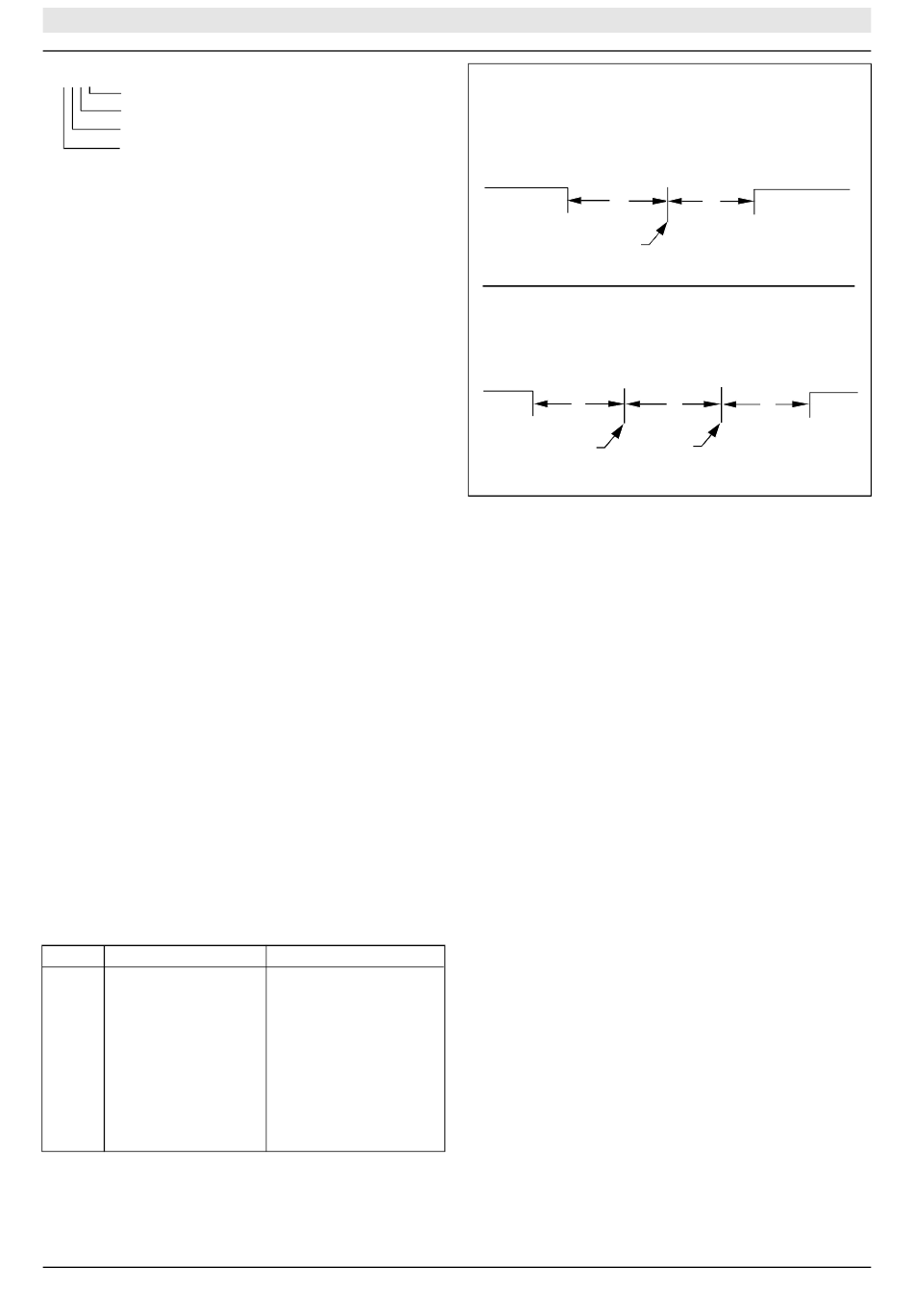

Zeitdiagramme
Keine Antwort von AZ10.I
Befehls-
übertragung
t
Bereit
1
Befehlsabschluß-
zeichen erhalten
Antwort von AZ10.I
Befehls-
Antwort-
übertragung
zeit
t
Bereit
1
erstes Ant-
Befehlsabschluß-
wortzeichen
zeichen erhalten
Antwort-
zeit
t
Bereit
2
t
t
Bereit
2
3
Antwort-
zeichen
