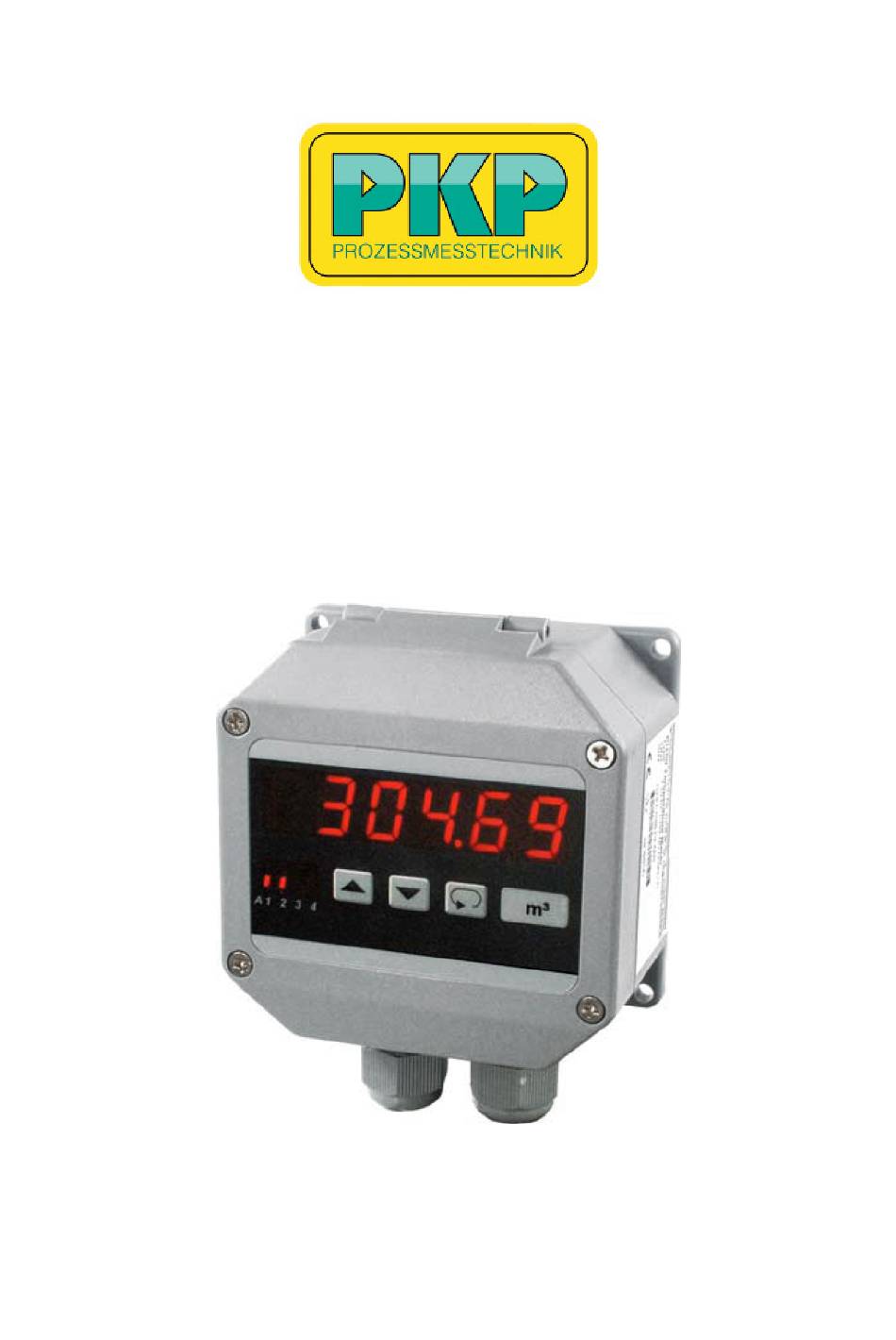

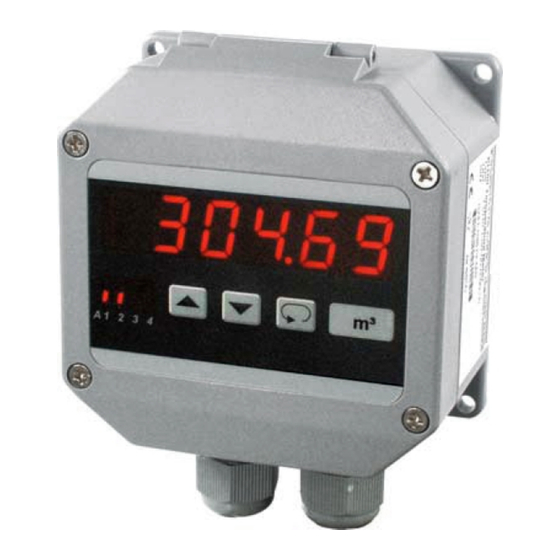

- Seite 1 Bedienungsanleitung AZ40.F Digitales Anzeige- und Steuergerät im IP65 Feldgehäuse Frequenzausgang PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
- Seite 2 Lage der Anschlussleiste (geöffneter Deckel) Anschlussleiste Kl.1 und 13 nicht beschriftet Anschlussbild Alarmausgänge Analog- Hilfsspannung ausgang Schaltkontakt z.B 230 V AC 0,1 Hz ... 30 Hz Namur-Initiator (8 V DC) 0,1 Hz ... 15 kHz PNP-Initiator, Drehimpulsgeber (24 V DC) 0,1 Hz ...
-
Seite 3: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente Feld für zusätzliche Beschriftung Messwert Parameteranzeige bzw. aktivierte Alarmausgänge Einheiten-Feld Parametertaste Einstelltaste aufwärts Einstelltaste aufwärts Beschreibung Die Bedienung des Gerätes erfolgt in 2 Ebenen. Der gewünschte Parameter wird mit der Taste aufgeru- fen. Die Auswahl innerhalb eines Parameters bzw. die Einstellung eines Wertes erfolgt mit den Tasten Tastenkombination: 1 Parameter zurück... - Seite 4 Hinweis zur Darstellung Parameter erscheint nur bei entsprechender Konfiguration Parameter erscheint nur bei entsprechender Geräteausführung Hinweis: Es werden beim Konfigurieren immer nur die Parameter angezeigt, die nicht durch andere Para- metereinstellungen ausgeschlossen wurden und innerhalb der Geräteausführung verfügbar sind. Werksseitig vorbelegte Einstellungen sind in der Anzeige dargestellt. Arbeitsebene Taste Anzeige...
- Seite 5 Konfiguration Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Funktion: Eingangskonfiguration betätigen : A vorwärts, B rückwärts : A vorwärts, B vorwärts : Drehimpulsgeber ...
- Seite 6 Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Zeitbasis : Stunden : Minuten (min : Sekunden Auswahl mit den Tasten Refreshzeit (Anzeigeintervall) ...
- Seite 7 Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Schaltverhalten Alarmausgang A1 : kein Ausgang (min) : Dauerkontakt: ein-aus (max) : Dauerkontakt: aus-ein Auswahl mit den Tasten Schaltpunkt Alarmausgang A1 ...
- Seite 8 Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Auswahl des Analogausganges mA (0 - 10 V DC) oder mA (2 - 10 V DC). Die Umschaltung von Strom auf Spannungsausgang erfolgt bürdenabhängig ...
- Seite 9 Durchlaufzeitmessung Während sich bei der Messung von Drehzahl, Durchfluss usw. der Anzeigewert mit zunehmender Eingangsfre- quenz erhöht, ist dieses bei der Messung der Durchlaufzeit genau umgekehrt. Je mehr Impulse pro Zeiteinheit erfasst werden, um so kleiner ist die Durchlaufzeit. Zur Erfassung von Durchlaufzeiten sind folgende Parameter von Bedeutung: 1.
- Seite 10 Beispiel Es soll die Durchlaufzeit für einen Trockenofen in Minuten, mit einer Nachkommastelle ermittelt werden. Folgende Daten sind gegeben: Ofenlänge Strecke pro Umdrehung der Messwelle 0,1m Impulse pro Umdrehung der Messwelle Zeiteinheit Nachkommastellen Impulsgeber PNP-Initiator Die Gesamtzahl der Impulse am Eingang A für einen Durchlauf beträgt: 500 Impulse x 30m = 150000 Impulse 0,1m...
- Seite 11 Füllmenge oder Restmenge zur Verfügung. Durch die Möglichkeit, das Signal eines zweiten Drucksensor auszuwer- ten, ist der AZ40 auch für druckbeaufschlagte Tanks ver- wendbar. 20170223 PKP Prozessmesstechnik GmbH +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de...
- Seite 12 2 Stromsignale Bei allen Tankanzeigen sind 6 gängige Tankformen vorprogrammiert. Beliebige Tankformen können über 32 Stützpunkte vor Ort programmiert werden. PKP Prozessmesstechnik GmbH +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de...
