Montageanleitung
1. Schalttafelausschnitt nach angegebenen Maßen
anfertigen, entgraten und fettfrei reinigen.
2. Befestigungsrahmen und Kartonmuffe nach hinten
wegziehen.
3. Dichtung von hinten
Gerät schieben.
4. Gerät von der Frontseite durch den Ausschnitt
schieben, bis die Dichtung die Schalttafel berührt.
5. Gerät von vorne gegen die Schalttafel drücken und
gleichzeitig den Befestigungsrahmen von hinten über
das Gerät schieben, bis er einrastet und sich nicht
mehr weiterschieben läßt.
6. Abwechselnd beide Schrauben langsam anziehen,
bis das Gerät fest im Ausschnitt sitzt (max.
Drehmoment ca. 79 N/cm).
Das Gerät ist nun fertig montiert.

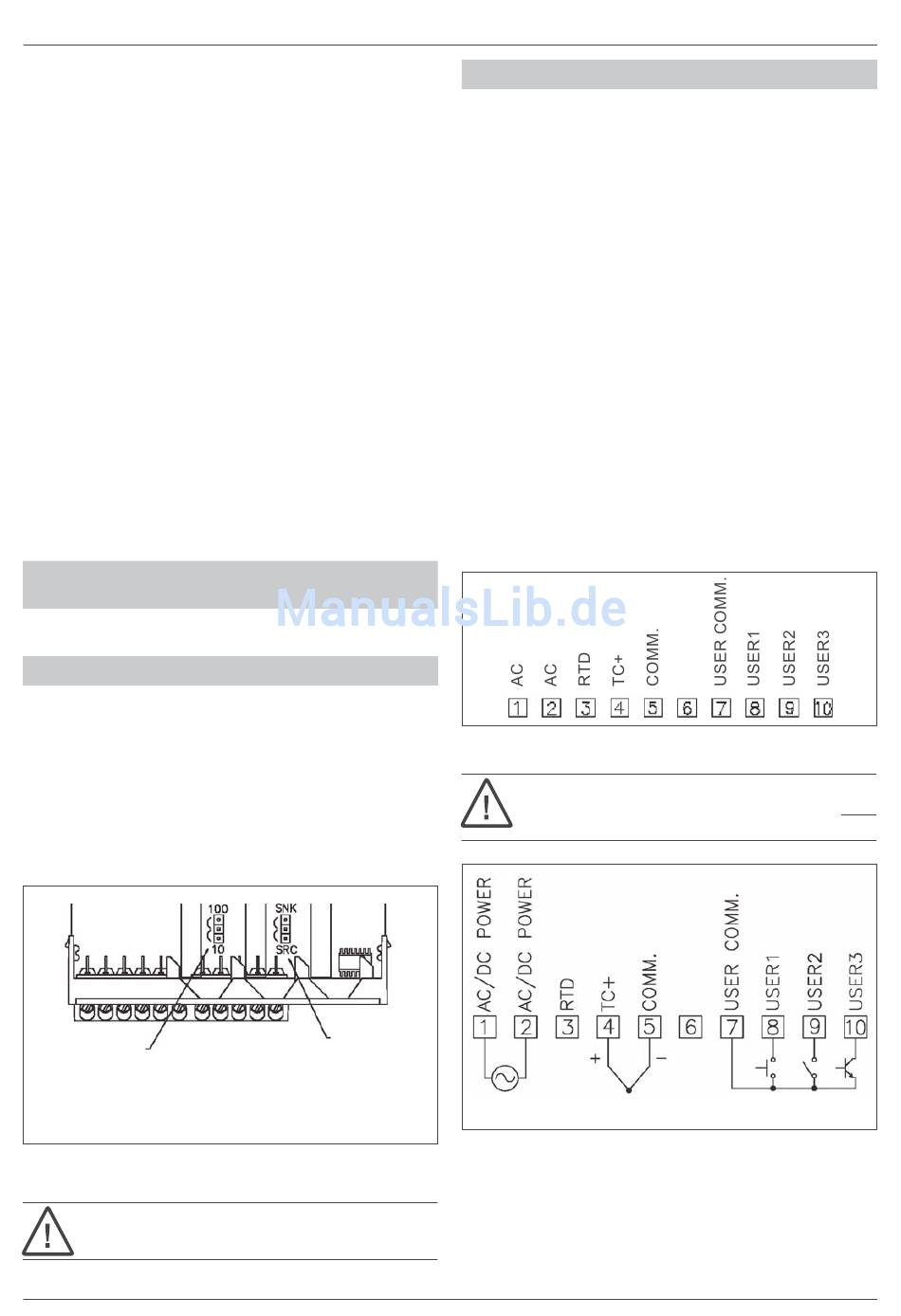

7 Elektrische Installation
7.1 Jumpereinstellungen
Vor Inbetriebnahme des Gerätes müssen die
Jumpereinstellungen auf der Hauptplatine des Gerätes
überprüft und gegebenenfalls geändert werden.
Folgende Punkte müssen über Jumper eingestellt
werden:
- Eingangsbereich (nur bei Widerstandsthermometer )
- Logik der Benutzereingänge (Werkseinstellung NPN)
(Bild 7.1)
Widerstands-
thermometer
10/100 Ohm
Bild 7.1: Jumpereinstellungen
Der eingestellte Eingangsbereich muß auch in
Programmabschnitt 1 definiert werden.
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
bis zum Frontrahmen
über das
Logik der
Benutzer-
eingänge:
NPN (SNK)
PNP (SRC)
7.2 Anschlüsse
Die Anschlüsse befinden sich auf der Rückseite des
Gerätes. Nachfolgend sind nur die Anschlüsse des
Grundgerätes aufgeführt. Die Anschlußbelegung der
Steckkarten entnehmen Sie dem Anhang.
Grundgerät
Anschluß
Beschreibung
1
Spannungsversorgung
AZ10.T.1: 85 - 250 VAC
AC
AZ10.T.2: 11 - 36 VDC bzw. 24 VAC
+
2
Spannungsversorgung
AZ10.T.1: 85 - 250 VAC
AC
AZ10.T.2: 11 - 36 VDC bzw. 24 VAC
+
3 RTD
Anschluß Widerstandsthermometer
4 TC+
Anschluß Thermoelement
5 COMM
Masse
6
Nicht belegt
7 USER COMM Masse Benutzereingang
8 USER 1
Benutzereingang 1
9 USER 2
Benutzereingang 2
10 USER 3
Benutzereingang 3
11
Nicht belegt
Bild 7.2:
Anschlüsse
Die Masseanschlüsse des Signaleingangs (5)
und der Benutzereingänge (7) sind
galvanisch getrennt!
AZ10.T.1: 85 - 250 VAC
AZ10.T.2: 18 - 36 VDC / 24 VAC
Bild 7.3: Anschluß eines Thermoelementes
nicht
Benutzereingänge auf NPN-Logik.
