(RS232, RS485 oder DeviceNet) und einer Analog-
ausgangskarte (0/4 bis 20 mA und 0-10V) bestückt
werden.
4 Einbau der Ausgangskarten
Die Geräte der AZ10.I-Serie können mit bis zu drei
Ausgangskarten bestückt werden.Dies sind:
- eineAlarmausgangskarte
- eineAnalogausgangskarte
- eine Schnittstellenkarte
Maximal kann das Gerät mit einer Schnittstellenkarte,
einer Relais- oder Transistorausgangskarte und einer
Analogausgangskarte bestückt werden.
Hauptplatine
Steckver-
bindungen
DIP-Schalter
Schnittstellen-
Karte
Gehäuse-
Klemme

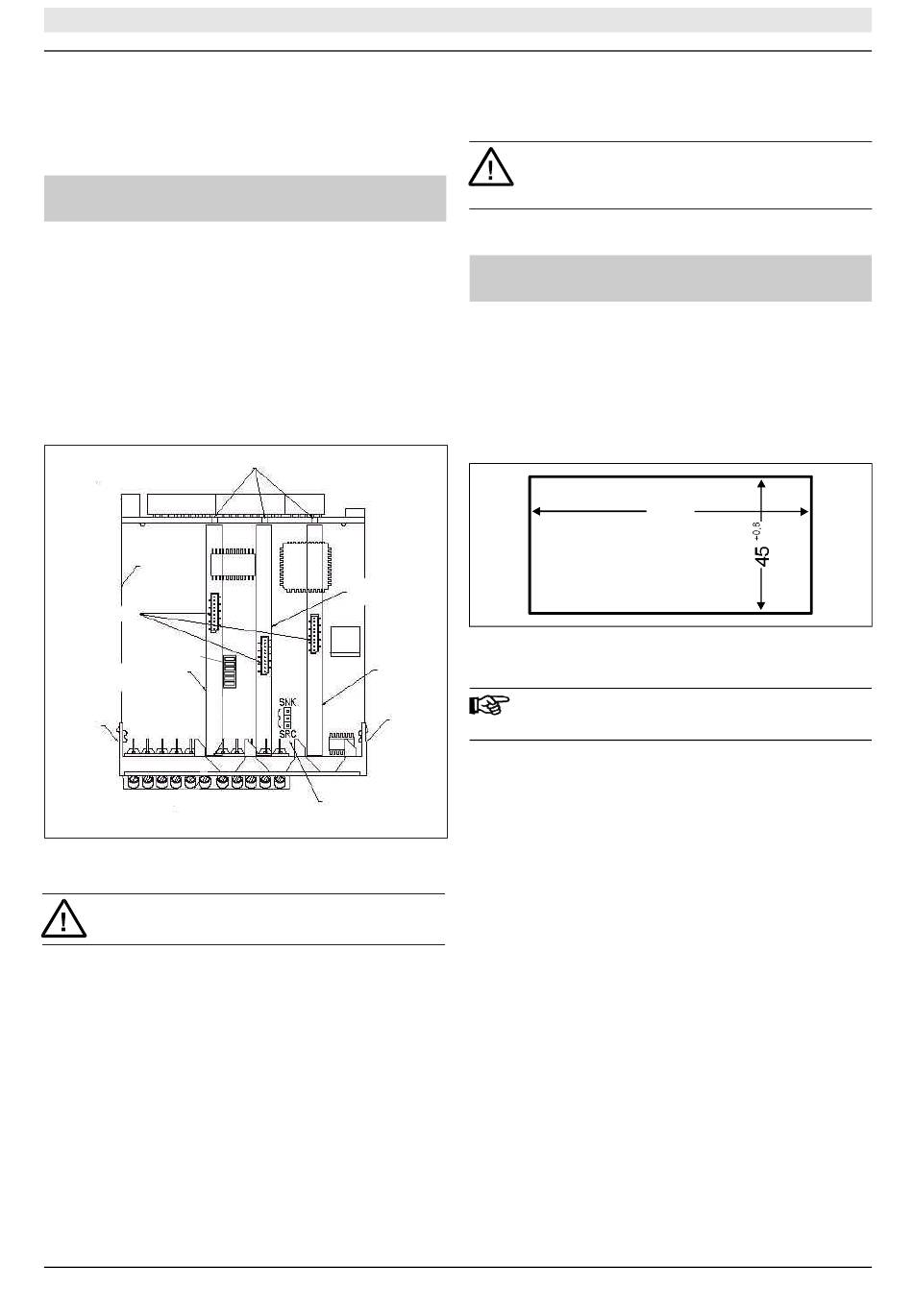

Bild 4.1: Ausgangskarten
Achten Sie darauf, daß beim Abziehen des
Gehäuses keine Spannung am Gerät anliegt!
Die Ausgangskarten haben feste Einbaupositionen. Die
Steckverbinder der Karten sind so konstruiert, daß jede
Karte nur auf eine bestimmte Position paßt. Die
Einbaupositionder Karten sind ausBild 4.1 ersichtlich.
Gehen Sie beim Einbau einer Ausgangskarte wie folgt
vor:
1. Drücken Sie die Gehäuseklemmen zusammen und
ziehen Sie das Gehäuse nach hinten von der
Hauptplatine.
2. Stecken Sie die Ausgangskarte a u f den
entsprechenden Steckplatz (sieheBild 4.1).
3
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Führung
Analogaus-
gangskarte
Relais/
Transistor-
Ausgangs-
karte
Gehäuse-
Klemme
Jumper-Benutzer-
eingänge PNP/NPN
3. Schieben Sie das Gehäuse wieder auf die
Hauptplatine, bis die Gehäuseklemmen einrasten.
Berühren Sie die Platinen nur an den Kanten, da die
Bauteile durch statische Aufladung zerstört werden
können!
5 Montage
Die Geräte der Digitalanzeigenserie AZ10.I sind für den
Schalttafeleinbau konzipiert. Bei sachgerechtem Einbau
wird ein Staub- und Strahlwasserschutz nach IP65
erreicht (von vorne). Für die Schalttafel wird eine
Mindestdicke von 3 mm empfohlen.
Bild 5.1: Schalttafelausschnitt
Bevor das Gerät eingebaut wird, müssen alle
gewünschten Steckkarten installiert werden!
Montageanleitung
1. Schalttafelausschnitt nach angegebenen Maßen
anfertigen, entgraten und fettfrei reinigen.
2. Befestigungsrahmen und Kartonmuffe nach hinten
wegziehen.
3. Dichtung von hinten
Gerät schieben.
4. Gerät von der Frontseite durch den Ausschnitt
schieben, bis die Dichtung die Schalttafel berührt.
5. Gerät von vorne gegen die Schalttafel drücken und
gleichzeitig den Befestigungsrahmen von hinten über
das Gerät schieben, bis er einrastet und sich nicht
mehrweiterschieben läßt.
6. Abwechselnd beide Schrauben langsam anziehen,
bis das Gerät fest im Ausschnitt sitzt (max.
D rehmoment ca. 79 N/cm).
Das Gerät ist nun fertigmontiert.
+0,8
92
bis zum Frontrahmen
über das
