I.III Analogausgangskarte
Die Analogausgangskarte beinhaltet die Analog-
ausgänge 0/4 bis 2 0 mAund 0 bis 10 V.
Anschlüsse
Klemme
Funktion
16
+
0 - 10VAnalogausgang
17
-
0 - 10VAnalogausgang
18
+
0/4 - 20mA-Analogausgang
19
-
0/4 - 20mA-Analogausgang
Spezifikationen
Ausgänge:
0 bis 20 mA, 4 bis 20 mA und 0 bis 10 VDC.
Genauigkeit:
0, 17 % (18 bis 28 °C), 0,4 % (0bis 50 °C).
Auflösung:
1/3500.
Belastung:
0 bis 10 VDC: min. 10 KOhm.
0/4 bis 20 mA: max.500Ohm.
Antwortzeit:
typ.10 msec., 50msec. max.
Die Programmierung des Analogausganges
erfolgt in Programmabschnitt 8!
I.IV Schnittstellenkarte
Als Schnittstellenkarte kann eine der folgenden Karten
eingesetztwerden:
- RS485-Schnittstellenkarte
- RS232-Schnittstellenkarte
- DeviceNet (gesondertes Datenblatt)
SteckbareSchnittstellenkarte RS 232:
Klemme
Funktion
12
TXD
Sender
13
RXD
Empfänger
14
COM
Masse
15
N/C
Nicht belegt
SteckbareSchnittstellenkarte RS 485:
Klemme
Funktion
12
B (-)
13
A (-)
14
COM
Masse
15
N/C
Nicht belegt
SteckbareSchnittstellenkarte DeviceNet:
Klemme
Funktion
12
CAN_L
CAN low
13
CAN_H
CAN high
14
V+
Versorgung V+
15
V-
Versorgung V-
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
I.IV.I Schnittstellenkarte RS485
Die RS485-Kommunikation erlaubt den Anschluß von bis
zu 32 Geräten an eine symmetrische 2-Draht-Leitung.
Die Übertragungsdistanz kann bis zu 130 m betragen.
Die Übertragungsrate ist bei der Anzeige auf 19,2 kBaud
beschränkt. Die 2-Draht-Leitung wird sowohl als Sender
als auch als Empfänger verwendet (half-duplex). Das
gleichzeitige Senden und Empfangen von Daten ist
daher nicht möglich.
Wird mehr als ein Gerät an die Schnittstellenkarte
angeschlossen, muß jedes Gerät adressiert werden. Ist
nur ein Gerät angeschlossen, muß die Adressierung
vorgenommenwerden.
Digitalanzeige
Druckaufruf

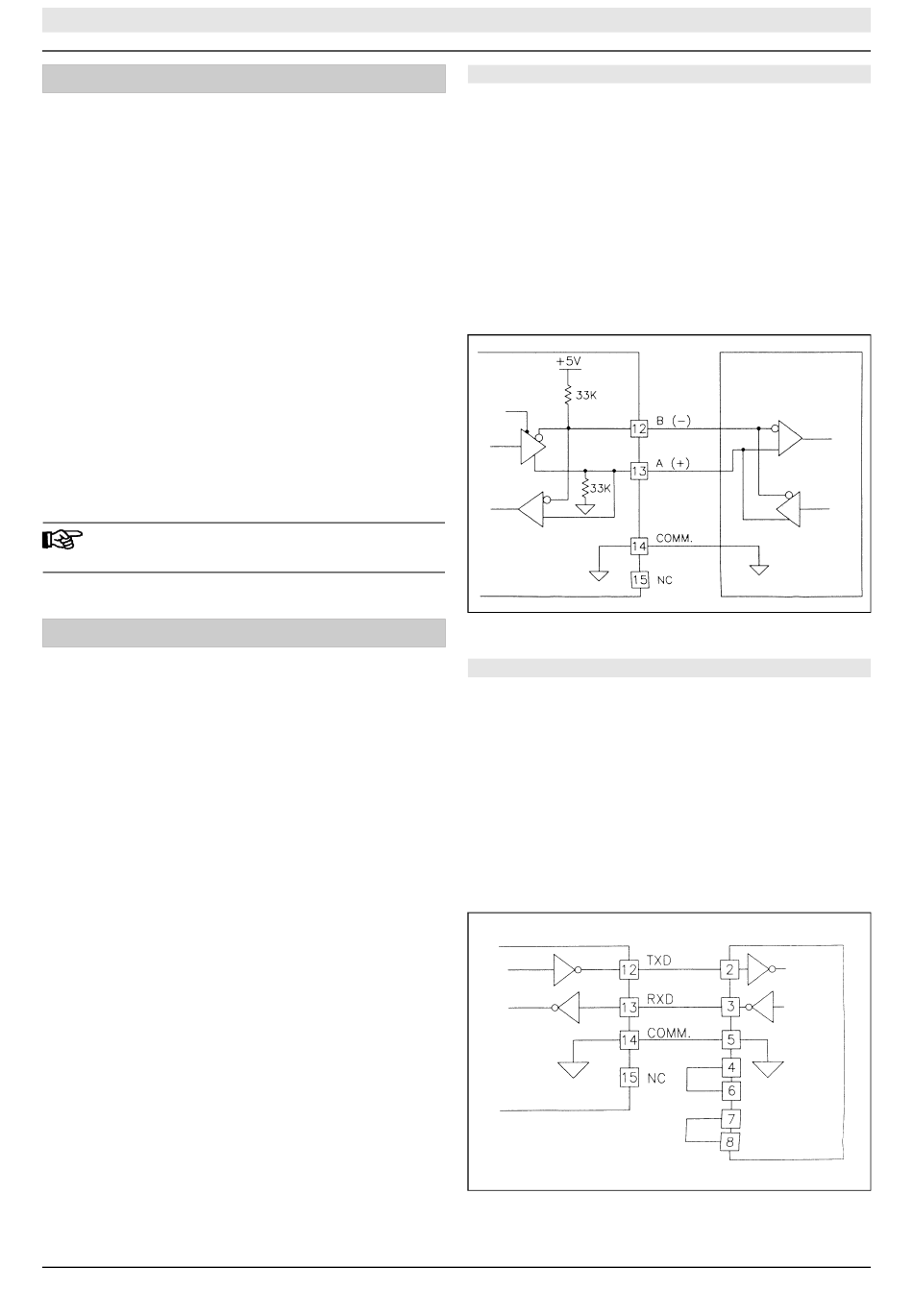

Bild V:
RS485-Schnittstelle
I.IV.II Schnittstellenkarte RS232
Die RS232-Kommunikation erlaubt nur die Verbindung
von 2 Geräten.
Einige Geräte können immer nur 2 oder 3 Zeichen ohne
Pause verarbeiten. Überträgt das sendende Gerät dann
mehr Zeichen, kann der Pufferspeicher des Empfangs-
gerätes überlaufen. Dadurch können Daten verloren-
gehen. Für diesen Fall besitzt das Gerät eine " Busy-
Funktion" . Falls das Empfangsgerät besetzt ist, sendet
es ein " Busy-Signal" über die RXD-Leitung. Das
Sendegerät unterbricht dann die Übertragung bis das
Empfangsgerätwieder empfangsbereit ist.
Digitalanzeige
Bild VI:
RS232-Schnittstelle
Empfangsgerät
Empfangsgerät
24
