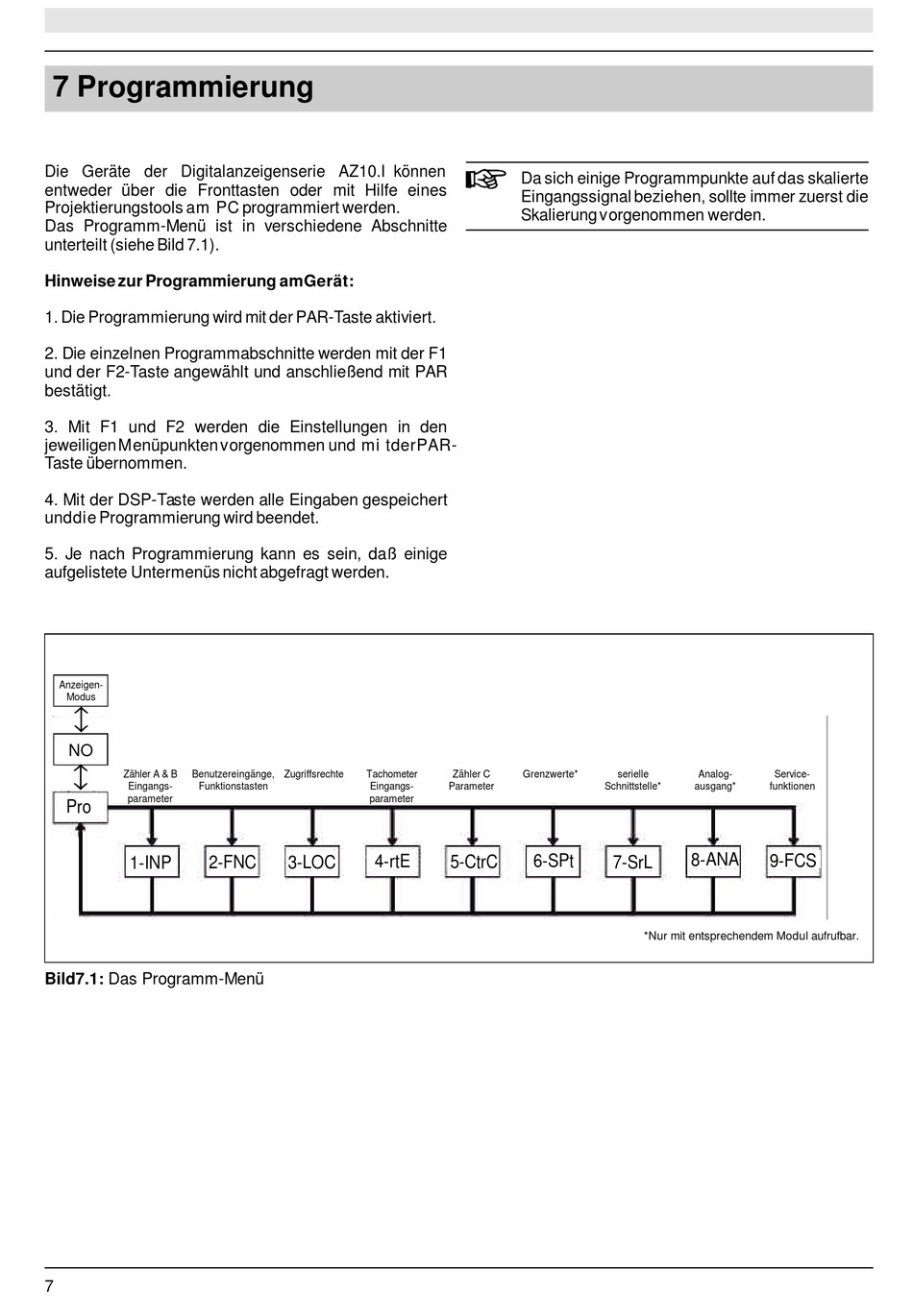

7 Programmierung
Die Geräte der Digitalanzeigenserie AZ10.I können
entweder über die Fronttasten oder mit Hilfe eines
Projektierungstools am PC programmiert werden.
Das Programm-Menü ist in verschiedene Abschnitte
unterteilt (siehe Bild 7.1).
Hinweise zur Programmierung amGerät:
1. Die Programmierung wird mit der PAR-Taste aktiviert.
2. Die einzelnen Programmabschnitte werden mit der F1
und der F2-Taste angewählt und anschließend mit PAR
bestätigt.
3. Mit F1 und F2 werden die Einstellungen in den
jeweiligen M enüpunkten v orgenommen und mi tderPAR-
Taste übernommen.
4. Mit der DSP-Taste werden alle Eingaben gespeichert
unddie Programmierung wird beendet.
5. Je nach Programmierung kann es sein, daß einige
aufgelistete Untermenüs nicht abgefragt werden.
Anzeigen-
Modus
b
NO
NO
b
Zähler A & B
Benutzereingänge,
Eingangs-
Funktionstasten
parameter
Pro
1-INP
2-FNC
Bild7.1: Das Programm-Menü
7
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Zugriffsrechte
Tachometer
Zähler C
Eingangs-
Parameter
parameter
4-rtE
5-CtrC
3-LOC
Da sich einige Programmpunkte auf das skalierte
Eingangssignal beziehen, sollte immer zuerst die
Skalierung v orgenommen werden.
Grenzwerte*
serielle
Schnittstelle*
8-ANA
6-SPt
7-SrL
*Nur mit entsprechendem Modul aufrufbar.
Analog-
Service-
ausgang*
funktionen
9-FCS
