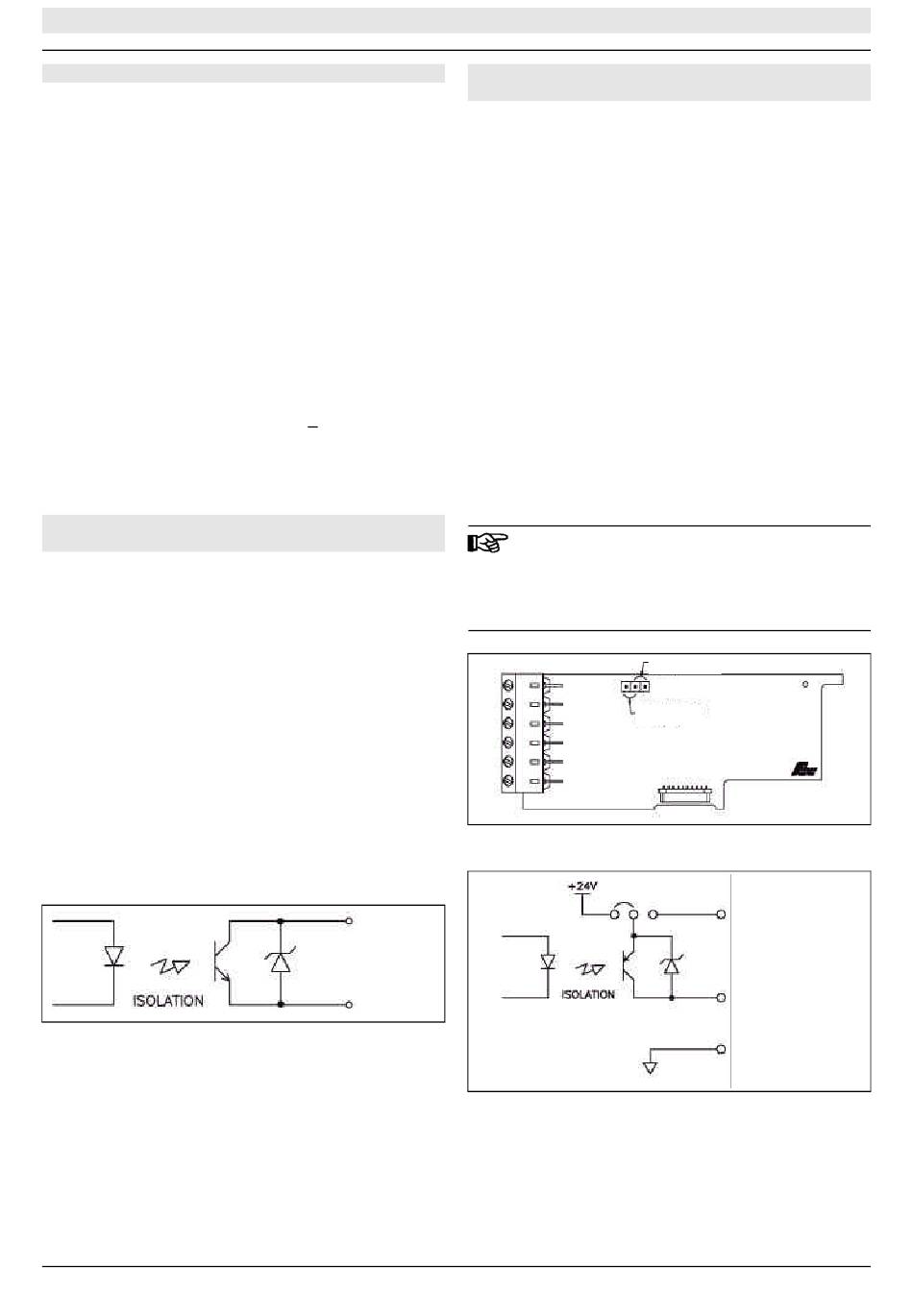

I.II.II Relaisausgangskarte 4 Schließer
Anschlüsse
Klemme
20
RLY1
21
COMM
22
RLY2
23
RLY3
24
COMM
25
RLY4
Spezifikationen
Typ:
4 Relaismit Schließerkontakt
Isolation:
2300 V für 1 min zum Masseanschluß der
Sensorversorgung und der Benutzereingänge.
Kontaktbelastung:
3 A, 120/240 VAC oder 28 VDC.
Gesamtstrom bei vier aktiven Relais
Lebensdauer:
Minimum 100000 Schaltzyklen bei max.
Last.
I.II.III Transistorausgangskarte NPN-Open-Kollektor
Anschlüsse
Klemme
20
COMM
21
01 SNK
22
02 SNK
23
03 SNK
Spezifikationen
Typ:
4 NPN-Open-Kollektor Transistoren.
Isolation:
500 V für 1 min zum Masseanschluß der
Sensorversorgung und der Benutzereingänge. Nicht
isoliert gegen andere Masseanschlüsse.
Nenndaten:
max. 100 mA bei V
30 V.
Bild II:
Ausgangsschaltung NPN Open-Kollektor
23
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Funktion
Schließer 1
Gemeinsamer für 1 + 2
Schließer 2
Schließer 3
Gemeinsamer für 3 + 4
Schließer 4
<
4 A.
Funktion
Masse
NPNAusgang 1
NPNAusgang 2
NPNAusgang 3
= max. 0,7 V. V
SAT
NPN-
Ausgang
Masse
I.II.IV Transistorausgangskarte PNP-Open-Kollektor
Anschlüsse
Klemme
20
EXT
21
01 S RC
22
02 S RC
23
03 S RC
24
04SRC
25
COMM
Spezifikationen
Typ:
4PNP-Open-Kollektor Transistoren.
Isolation:
500 V für 1 min zum Masseanschluß der
Sensorversorgung und der Benutzereingänge. Nicht
isoliert gegen andere Masseanschlüsse.
Nenndaten:
interne Versorgung: 24 VDC +/-10 %,
Gesamtbelastung für alle 4 Ausgänge: max. 30 mA.
externe Versorgung: max. 30 VDC, Belastung jedes
Ausgangs: max. 100 mA.
Transistorausgangkarte PNPOpen-Kollektor
Auf der Ausgangsplatine befindet sich ein Jumper,
mit dem man zwischen externer und interner
Spannungsversorgung für die Transistor-
ausgangkarte PNP Open-Kollektor wählt.
Bild III:
Transistorausgangskarte PNP Open-Kollektor
=
max
Bild IV:
Ausgangsschaltung PNP Open-Kollektor
Funktion
Ext. Spannung (max. 30 VDC)
PNPAusgang 1
PNPAusgang 2
PNPAusgang 3
PNPAusgang 4
Masse
interne Spannungsversorgung (24 V)
Externe Spannungs-
versorgung (max. 30 V)
Ext. Spannung
PNP-Ausgang
Masse
