3.0 Montage und elektrische Installation
Die Anzeige AZ50 wird entweder mittels der optionalen Wandhalterung montiert oder wird
bereits auf die Durchflusssensoren der Typenreihen DR54, DR56 und DR58 montiert
geliefert. In dem Fall gilt für die Montage die Montagebedingungen der Durchflusssenso-
ren.
Elektrische Installation des AZ50
Öffnen des AZ50
Um das AZ50 elektrisch anzuschließen, muss zuerst die Auswerteeinheit von dem Durch-
flussmesser oder von der Wandmontageplatte gelöst werden.

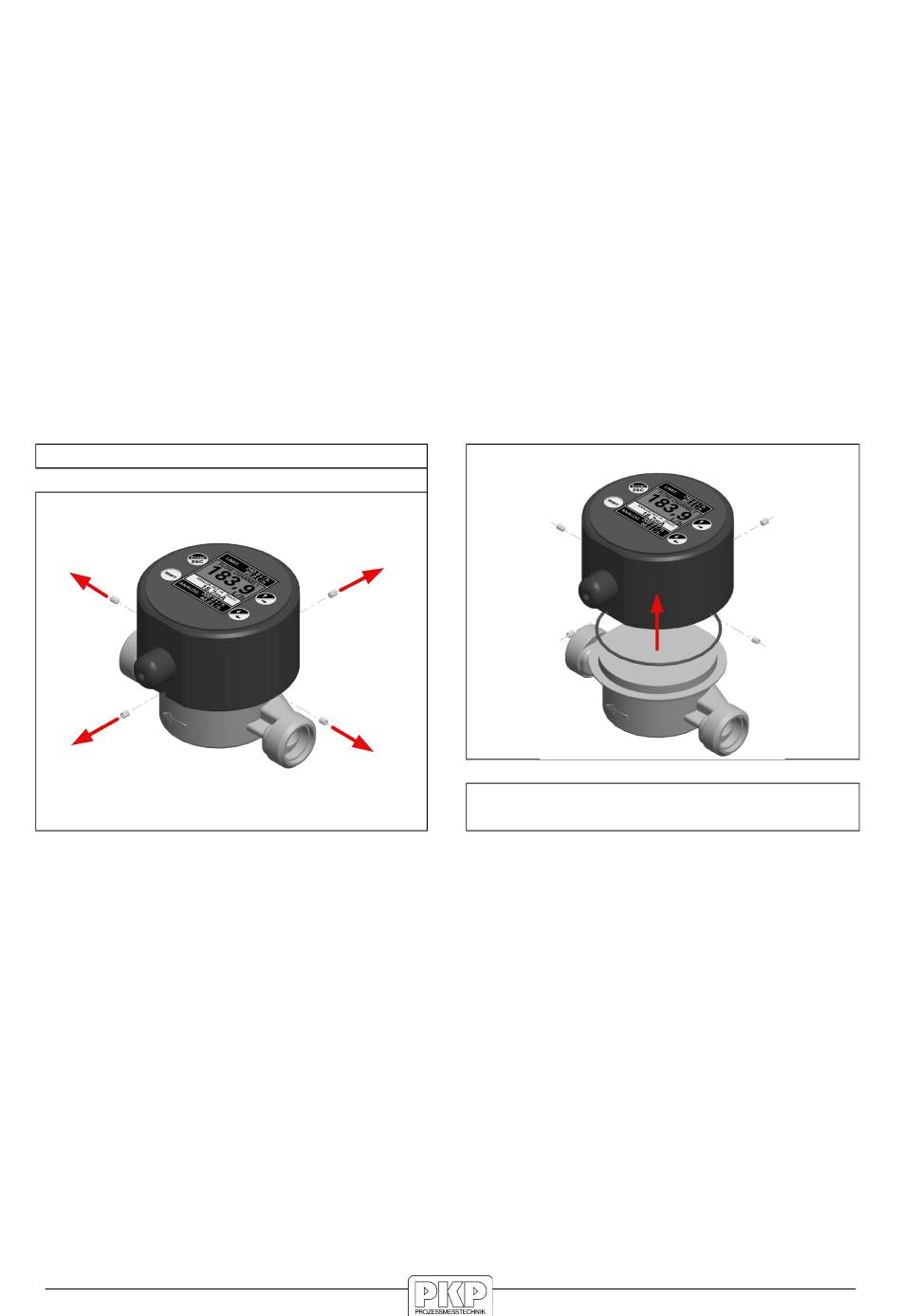

Hierzu gehen Sie bitte wie folgt vor:
1. Gerät spannungsfrei schalten!
2. Lösen der vier Gewindestifte
Elektrische Installation des AZ50:
Versorgungsspannung: V
Digitaler Ausgang SSR: Ausführung:
AZ50 Bedienungsanleitung 02/2019
=24 VDC ± 50 % geregelt AZ50
IN
Kontakt:
3. Auswerteeinheit nach oben abziehen
4. Steckverbindung zum Durchfluss-
messer lösen
(siehe 3.4.2)
< 100mA
x
SSR, SPDT Kontakt (Halbleiterrelais)
30 V
, max.0,2 A
DC
Seite 5
