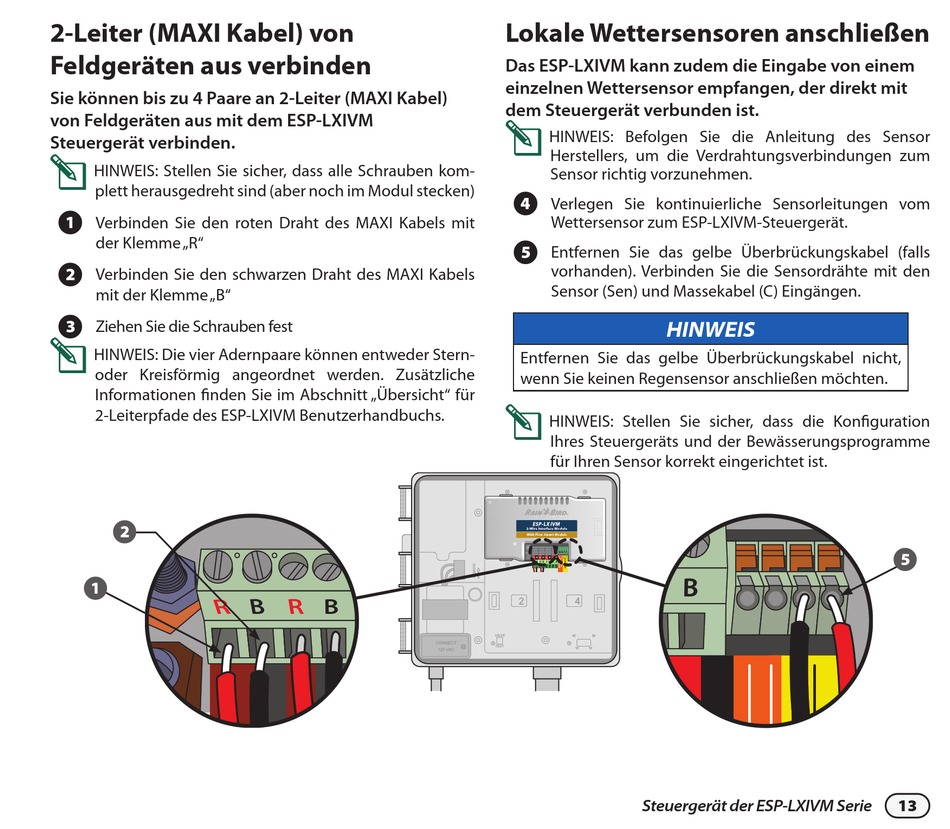

2-Leiter (MAXI Kabel) von
Feldgeräten aus verbinden
Sie können bis zu 4 Paare an 2-Leiter (MAXI Kabel)
von Feldgeräten aus mit dem ESP-LXIVM
Steuergerät verbinden.
B
HINWEIS: Stellen Sie sicher, dass alle Schrauben kom-
plett herausgedreht sind (aber noch im Modul stecken)
A
Verbinden Sie den roten Draht des MAXI Kabels mit
der Klemme „R"
B
Verbinden Sie den schwarzen Draht des MAXI Kabels
mit der Klemme „B"
C
Ziehen Sie die Schrauben fest
B
HINWEIS: Die vier Adernpaare können entweder Stern-
oder Kreisförmig angeordnet werden. Zusätzliche
Informationen finden Sie im Abschnitt „Übersicht" für
2-Leiterpfade des ESP-LXIVM Benutzerhandbuchs.
B
A
Lokale Wettersensoren anschließen
Das ESP-LXIVM kann zudem die Eingabe von einem
einzelnen Wettersensor empfangen, der direkt mit
dem Steuergerät verbunden ist.
B
HINWEIS: Befolgen Sie die Anleitung des Sensor
Herstellers, um die Verdrahtungsverbindungen zum
Sensor richtig vorzunehmen.
D
Verlegen Sie kontinuierliche Sensorleitungen vom
Wettersensor zum ESP-LXIVM-Steuergerät.
E
Entfernen Sie das gelbe Überbrückungskabel (falls
vorhanden). Verbinden Sie die Sensordrähte mit den
Sensor (Sen) und Massekabel (C) Eingängen.
HINWEIS
Entfernen Sie das gelbe Überbrückungskabel nicht,
wenn Sie keinen Regensensor anschließen möchten.
B
HINWEIS: Stellen Sie sicher, dass die Konfiguration
Ihres Steuergeräts und der Bewässerungsprogramme
für Ihren Sensor korrekt eingerichtet ist.
Steuergerät der ESP-LXIVM Serie
E
