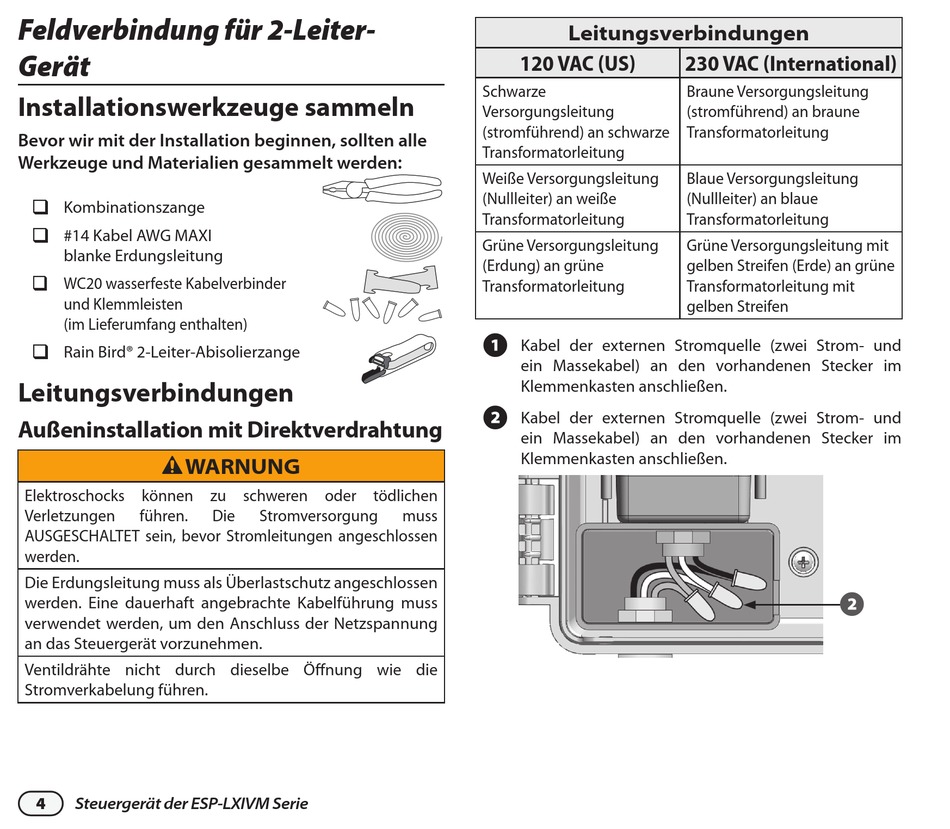

Feldverbindung für 2-Leiter-
Gerät
Installationswerkzeuge sammeln
Bevor wir mit der Installation beginnen, sollten alle
�
Werkzeuge und Materialien gesammelt werden:
�
Kombinationszange
�
#14 Kabel AWG MAXI
blanke Erdungsleitung
WC20 wasserfeste Kabelverbinder
�
und Klemmleisten
(im Lieferumfang enthalten)
Rain Bird® 2-Leiter-Abisolierzange
Leitungsverbindungen
Außeninstallation mit Direktverdrahtung
C
WARNUNG
Elektroschocks können zu schweren oder tödlichen
Verletzungen
führen.
AUSGESCHALTET sein, bevor Stromleitungen angeschlossen
werden.
Die Erdungsleitung muss als Überlastschutz angeschlossen
werden. Eine dauerhaft angebrachte Kabelführung muss
verwendet werden, um den Anschluss der Netzspannung
an das Steuergerät vorzunehmen.
Ventildrähte nicht durch dieselbe Öffnung wie die
Stromverkabelung führen.
4
Steuergerät der ESP-LXIVM Serie
Die
Stromversorgung
Leitungsverbindungen
120 VAC (US)
Schwarze
Versorgungsleitung
(stromführend) an schwarze
Transformatorleitung
Weiße Versorgungsleitung
(Nullleiter) an weiße
Transformatorleitung
Grüne Versorgungsleitung
(Erdung) an grüne
Transformatorleitung
A
Kabel der externen Stromquelle (zwei Strom- und
ein Massekabel) an den vorhandenen Stecker im
Klemmenkasten anschließen.
B
Kabel der externen Stromquelle (zwei Strom- und
ein Massekabel) an den vorhandenen Stecker im
Klemmenkasten anschließen.
muss
230 VAC (International)
Braune Versorgungsleitung
(stromführend) an braune
Transformatorleitung
Blaue Versorgungsleitung
(Nullleiter) an blaue
Transformatorleitung
Grüne Versorgungsleitung mit
gelben Streifen (Erde) an grüne
Transformatorleitung mit
gelben Streifen
B
