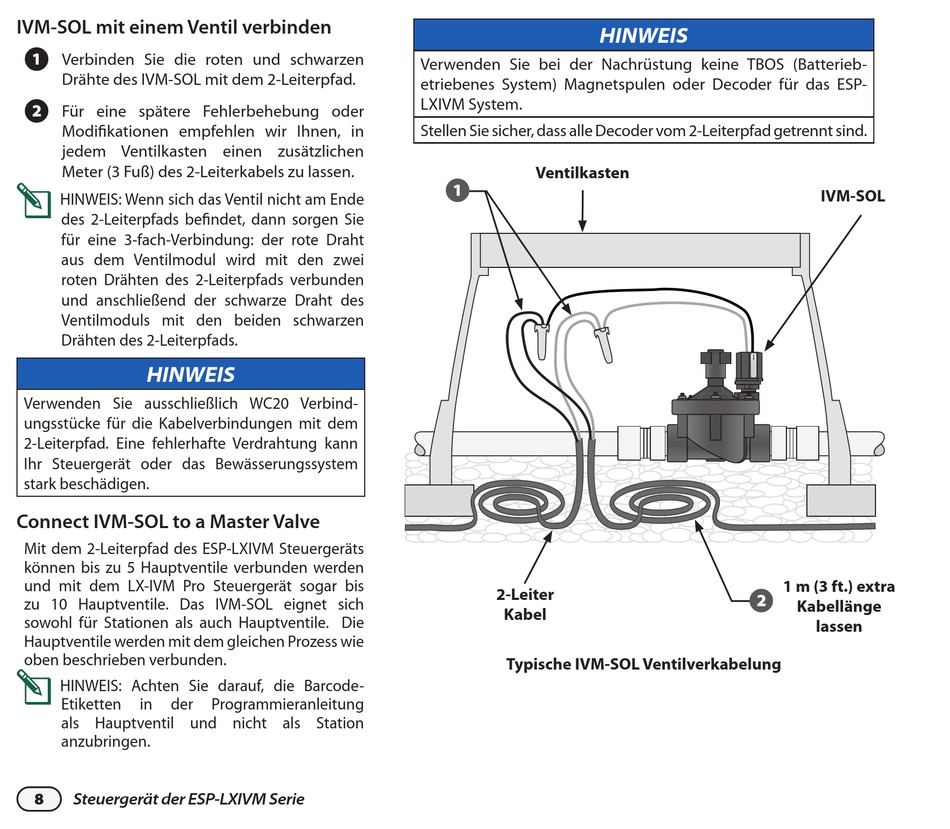

IVM-SOL mit einem Ventil verbinden
A
Verbinden Sie die roten und schwarzen
Drähte des IVM-SOL mit dem 2-Leiterpfad.
B
Für eine spätere Fehlerbehebung oder
Modifikationen empfehlen wir Ihnen, in
jedem Ventilkasten einen zusätzlichen
Meter (3 Fuß) des 2-Leiterkabels zu lassen.
B
HINWEIS: Wenn sich das Ventil nicht am Ende
des 2-Leiterpfads befindet, dann sorgen Sie
für eine 3-fach-Verbindung: der rote Draht
aus dem Ventilmodul wird mit den zwei
roten Drähten des 2-Leiterpfads verbunden
und anschließend der schwarze Draht des
Ventilmoduls mit den beiden schwarzen
Drähten des 2-Leiterpfads.
HINWEIS
Verwenden Sie ausschließlich WC20 Verbind-
ungsstücke für die Kabelverbindungen mit dem
2-Leiterpfad. Eine fehlerhafte Verdrahtung kann
Ihr Steuergerät oder das Bewässerungssystem
stark beschädigen.
Connect IVM-SOL to a Master Valve
Mit dem 2-Leiterpfad des ESP-LXIVM Steuergeräts
können bis zu 5 Hauptventile verbunden werden
und mit dem LX-IVM Pro Steuergerät sogar bis
zu 10 Hauptventile. Das IVM-SOL eignet sich
sowohl für Stationen als auch Hauptventile. Die
Hauptventile werden mit dem gleichen Prozess wie
oben beschrieben verbunden.
B
HINWEIS: Achten Sie darauf, die Barcode-
Etiketten
in
der
als Hauptventil und nicht als Station
anzubringen.
8
Steuergerät der ESP-LXIVM Serie
Programmieranleitung
Verwenden Sie bei der Nachrüstung keine TBOS (Batterieb-
etriebenes System) Magnetspulen oder Decoder für das ESP-
LXIVM System.
Stellen Sie sicher, dass alle Decoder vom 2-Leiterpfad getrennt sind.
Ventilkasten
A
2-Leiter
Kabel
Typische IVM-SOL Ventilverkabelung
HINWEIS
B
IVM-SOL
1 m (3 ft.) extra
Kabellänge
lassen
