Beispiel: wenn die aktuelle Zeit 13.35 Uhr (1.35 PM) ist, stellen Sie
die Wahlscheibe so ein, daß der Pfeil in die Mitte zwischen der 1 und
der 2 auf der PM Seite zeigt. Wenn Sie eine präzisere Einstellung
möchten, drücken Sie den Stift für die kommende Stunde (in diesem
Beispiel 2 PM) herunter und drehen zu dieser Stunde die
Wahlscheibe langsam hin und her, bis das Klick des Micro-Schalters
zu hören ist.
3. Stellen Sie den aktuellen Tag ein, indem Sie die
Tageswahlscheibe DAY so drehen, daß der erste
Buchstabe des Tages über dem Pfeil steht
(M = Montag, T = Dienstag, W = Mittwoch,
T = Donnerstag, F = Freitag, S = Samstag,
S = Sonntag).
4. Dann drehen Sie die Stationswählscheibe in
Uhrzeigerrichtung so, daß REST unter dem Pfeil
steht. Damit ist die Einstellung der Uhr beendet.
EINSTELLUNG FÜR DEN AUTOMATISCHEN
BETRIEB
Überprüfen Sie, daß der Stunden- und Tagesanzeiger korrekt eingestellt sind und alle Stifte in der
Aus-Position herausgezogen sind.
1. Drücken Sie die Stifte für die Tage ein, an denen beregnet
werden soll. Jeder Tagesstift (DAY) stellt einen Zeitraum von
24 Stunden dar, die um Mitternacht beginnt.
2. Dann wählen Sie die gewünschten Startzeiten und drücken
den entsprechenden Stift auf der Stundenwahlscheibe
(HOUR) herunter.
3. Die erste Markierung auf der Stationswahlscheibe (kleines
Viereck) ist die Mindestberegnungsdauer und stellt etwa 3
Minuten dar. Der kleine weiße Pfeil bewegt sich mit und zeigt
damit die Beregnungsdauer optisch an. Wenn der Pfeil
zwischen OFF und dem Viereck ist, gibt es keinen Befehl an
die Ventile. Die Zahnradeinteilungen stellen eine Einstellung in
1-Min. Schritten dar. Die Position OFF bei jeden Knopf
bedeutet, daß diese Station nicht beregnet.
Beachte 1: Die Mindestlaufzeit eines Zyklus (alle Stationen zusammen) muß 20 Minuten betragen, um einen zweiten
Start innerhalb derselben Stunde zu verhindern. Umgekehrt darf die max. Laufzeit eines Zyklus 55 Minuten nicht
überschreiten, wenn in der direkt folgenden Stunde der Zyklus erneut beginnen soll. Eine Gesamt-Zyklusdauer von mehr
als einer Stunde ist zulässig.
Beachte 2: es dauert ca. 20 Min. für den Stift der Stundenwählscheibe, der einen Beregnungszyklus gestartet hat, um
den Zyklusstartschalter hinter dem Panel zu schalten. Um sicherzugehen, daß das Steuergerät RC-4BI nicht einen
anderen Zyklus startet, wenn die Gesamtberegnungszeit von Station 1 bis 4 weniger als 20 Min. beträgt, stoppt es an der
nicht existierenden Station 6 Position und stoppt für 20 Min., bevor er auf REST geht.
Die Einstellung ist nun beendet. Schieben Sie den Modus-Schalter auf AUTO. Das Steuergerät
wird die programmierte Beregung automatisch ausführen.

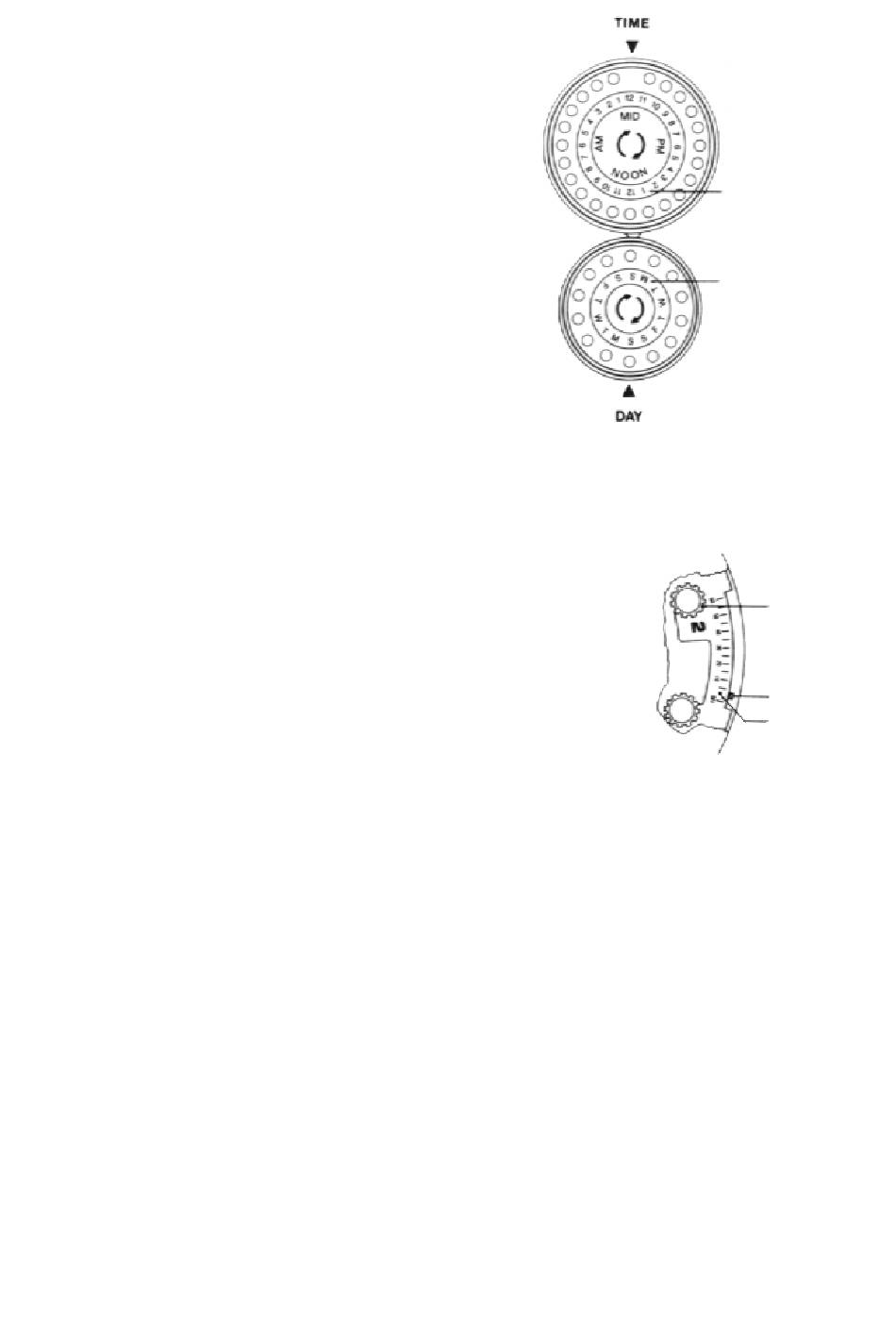

Stundenwahlscheibe
Die Zahlen stehen für
jede Stunde
Tageswahlscheibe
Die Buchstaben stellen
die Wochentage dar
(Zahnradeinteilung)
Abb. 5
Knopf
Anzeigepfeil
Minimumeinstellung
Ca. 3 Minuten
Abb. 6
