Twin Busch TW 242 A Basic-Line Installation, Bedienung Und Wartung Seite 20

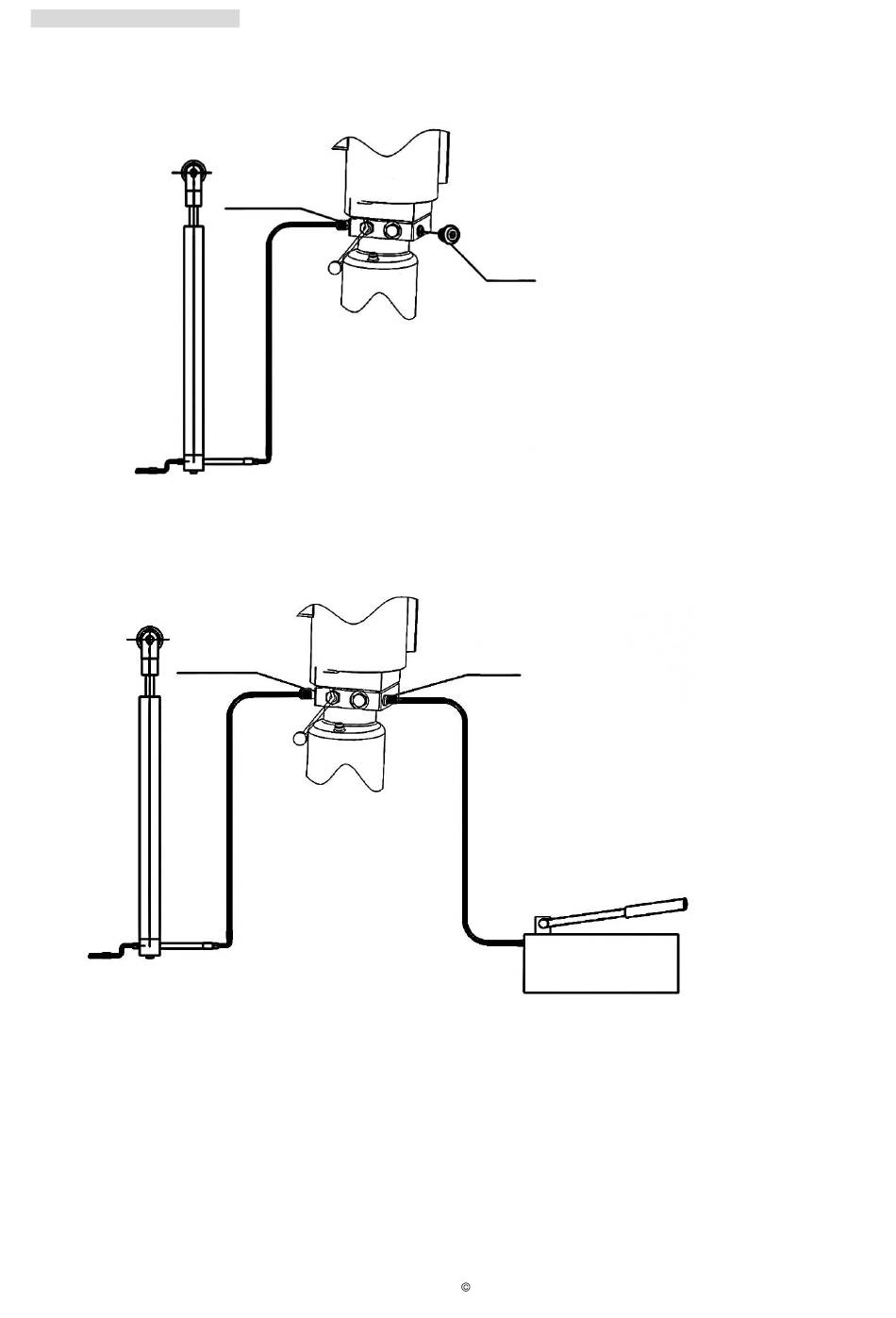

Der Schlitten ist eingerastet:
a. Schrauben Sie den Verschlussstopfen auf, um die manuelle Hydraulikpumpe (optional)
anschließen zu können.
b. Betätigen Sie den Hebel der Hydraulikpumpe (optional), um den Zylinder mit Öl zu versorgen
und die Verriegelung zu lösen.
Hydraulik-
anschluss
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Hydraulik-
Motor
anschluss
Öltank
Motor
Öltank
Abdicht-
schraube
(Hydraulik-
anschluss)
Hydraulik-
anschluss
Hydraulik-
pumpe
