Twin Busch TW 242 A Basic-Line Installation, Bedienung Und Wartung Seite 12

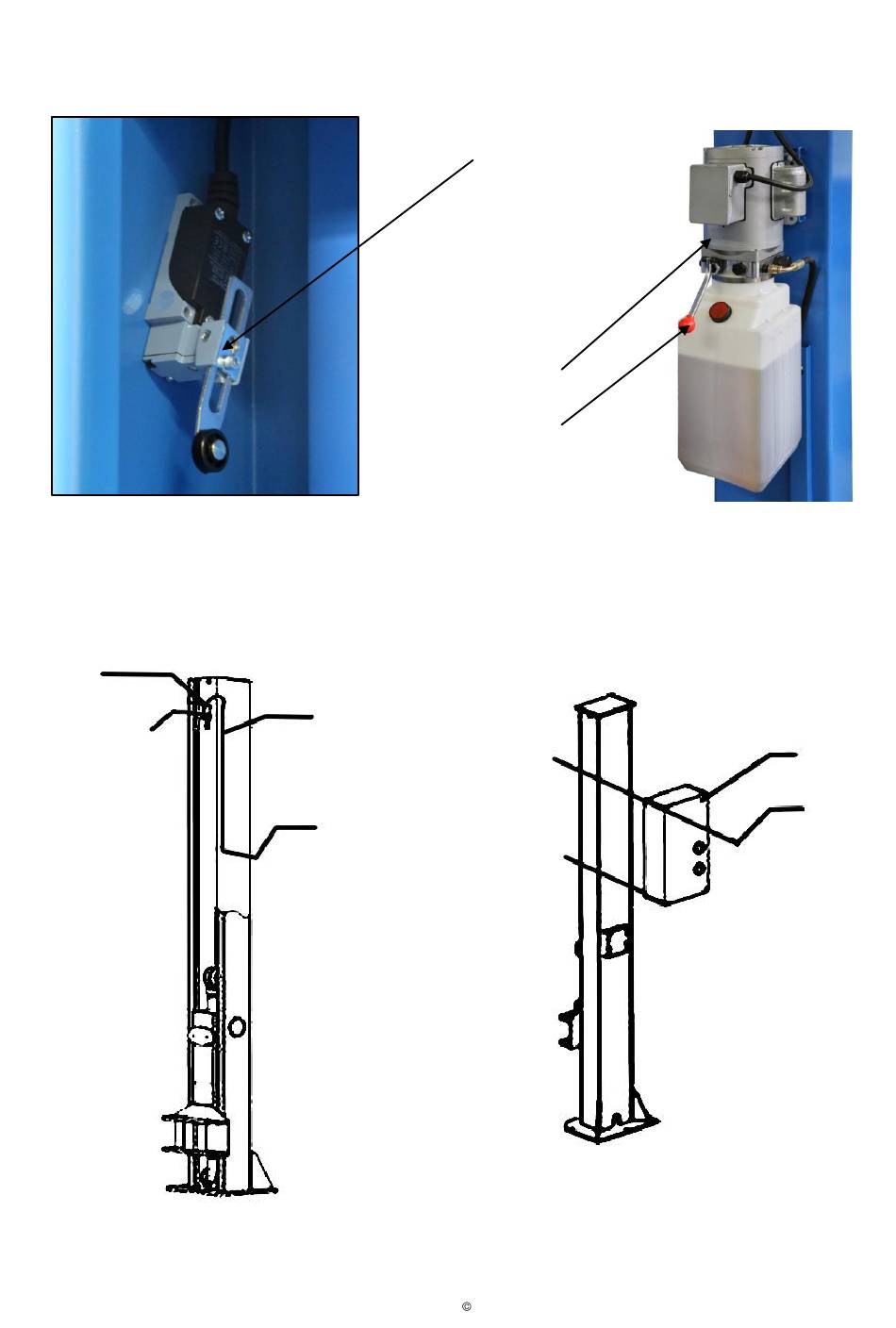

Schritt 7: Montieren Sie den Schaltkasten.
1. Montieren Sie den Schaltkasten auf der Hauptsäule.
2. Verbinden Sie die Stromversorgung mit dem Schaltkasten, wie auf der Abbildung des Schaltplans gezeigt.
3. Montieren Sie leicht schräg den Endabschalter oben (Innenseite links) in der Motorsäule.
Endabschalter
M5x12
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Mit der
Steuereinheit
verbinden
Endschalter
Motor / Tank
Ablasshebel
Twin Busch GmbH
M5x26
