Twin Busch TW 242 A Basic-Line Installation, Bedienung Und Wartung Seite 11

Schritt 6: Stahlseile einbauen.
1. Richten Sie die Schlitten auf beiden Seiten ca. 800 mm über dem Boden aus.
2. Versichern Sie sich, dass die Sicherheitsrasten an beiden Säulen eingerastet sind,
bevor Sie versuchen die Seile anzuschließen.
3. Die Schlitten müssen auf gleicher Höhe vom Boden entfernt sein bevor Sie fortfahren.

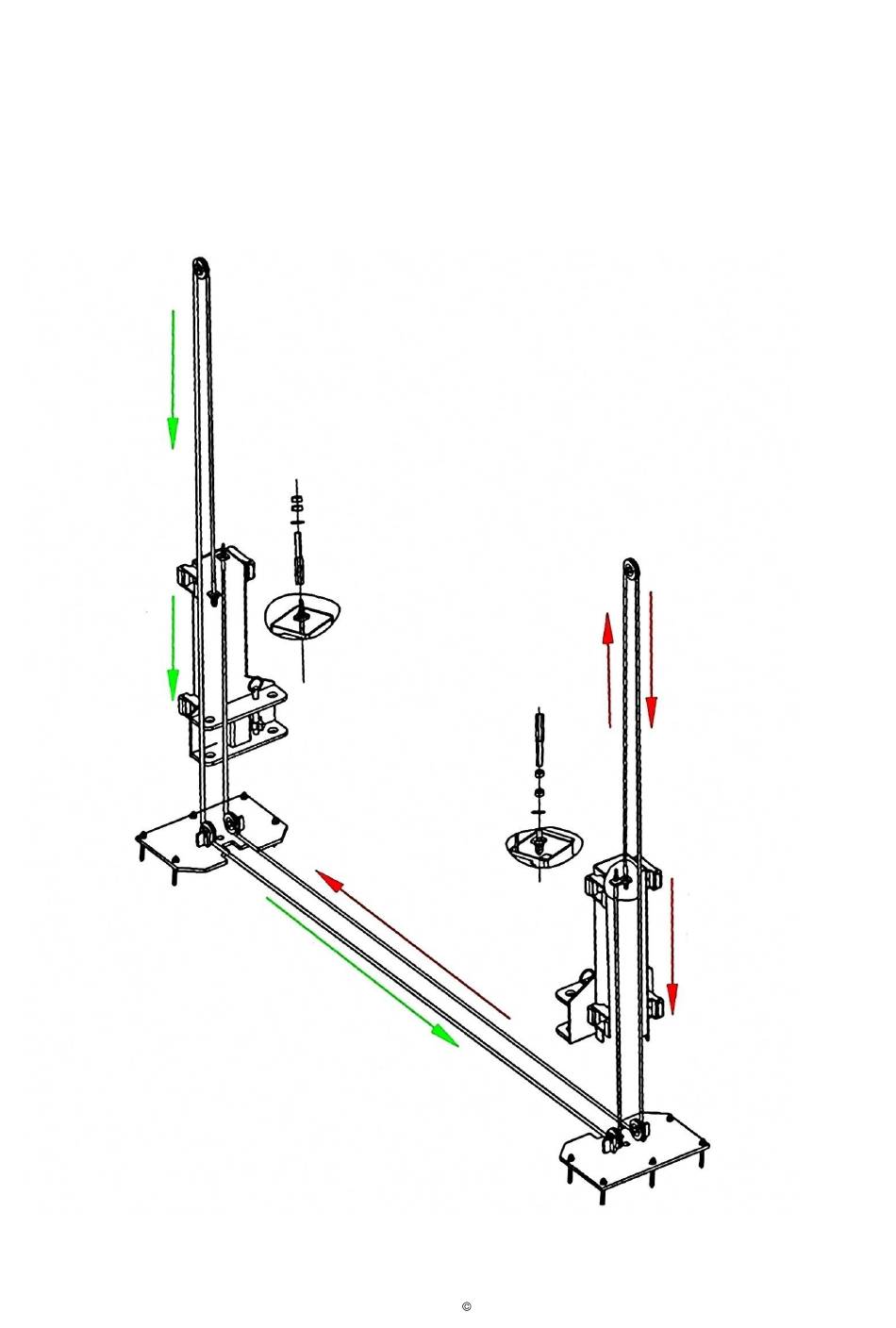

4. Ziehen Sie die Stahlseile wie auf der Abbildung gezeigt ein.
5. Die Stahlseile sind auf beiden Seiten „straff" einzustellen. Dabei ist zu beachten,
dass beim Anheben das Geräusch der Sicherheitsriegel rechts und links gleichmäßig zu hören ist.
6. Die Seile sind zu sichern (kontern) und einzuölen.
Stahlkabel 2
Stahlkabel 2
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Stahlkabel 1
Stahlkabel 2
Stahlkabel 1
Twin Busch GmbH
Stahlkabel 1
Stahlkabel 1
11
