Twin Busch TW 242 A Basic-Line Installation, Bedienung Und Wartung Seite 10

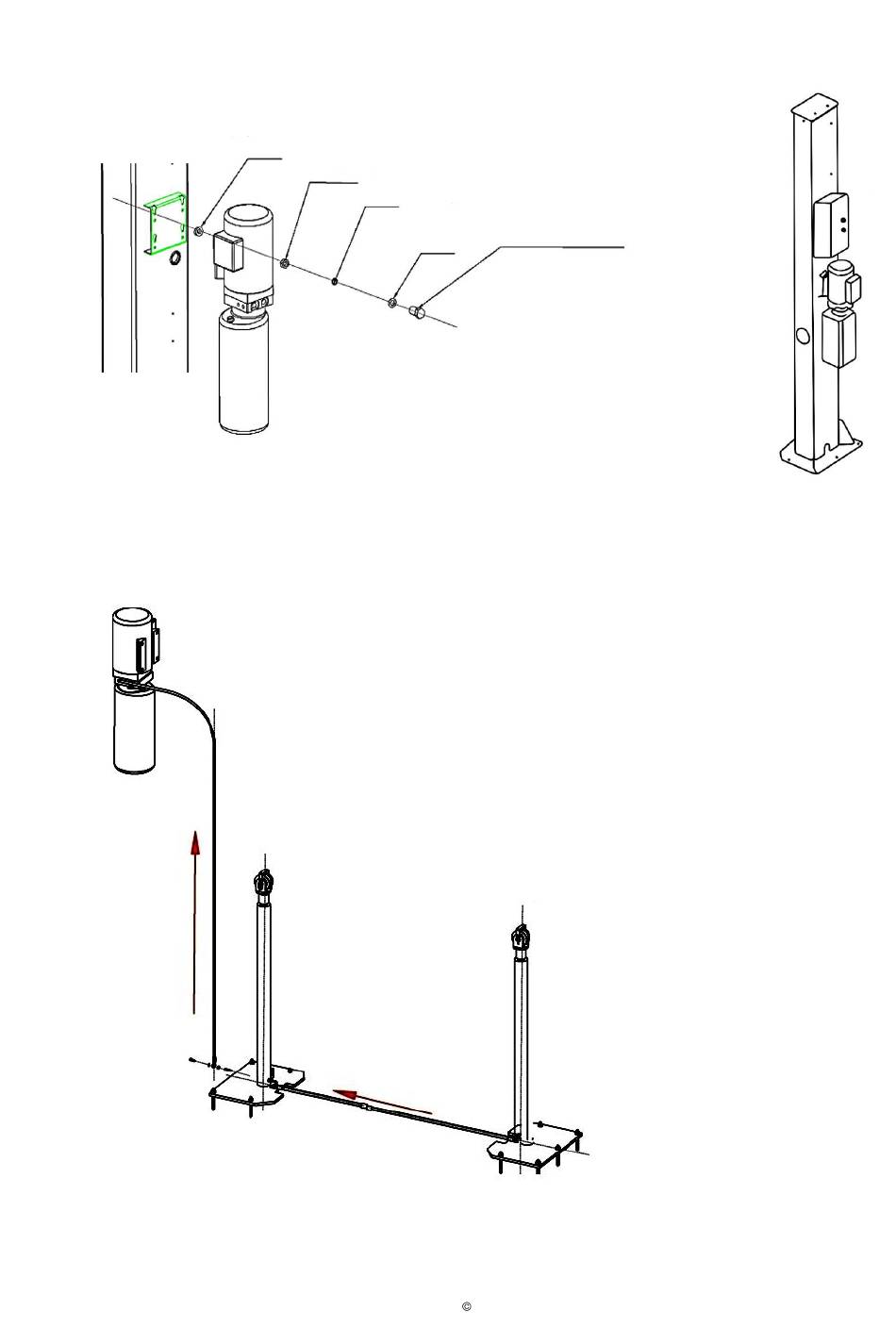

Schritt 5:
1. Montieren Sie die Motoreinheit
2. Verbinden Sie den Ölschlauch so, wie auf der Abbildung gezeigt.
Ölleitung 2
Hydraulikschlauch-
anschluss
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
M8 Mutter
M8 Federscheibe
M8 Unterlegscheibe
Motoreinheit
Hydraulikschlauchanschluss
Hydraulik-
zylinder
Ölleitung 1
Gummi
M8*35 Sechskantschraube
Hydraulikzylinder
