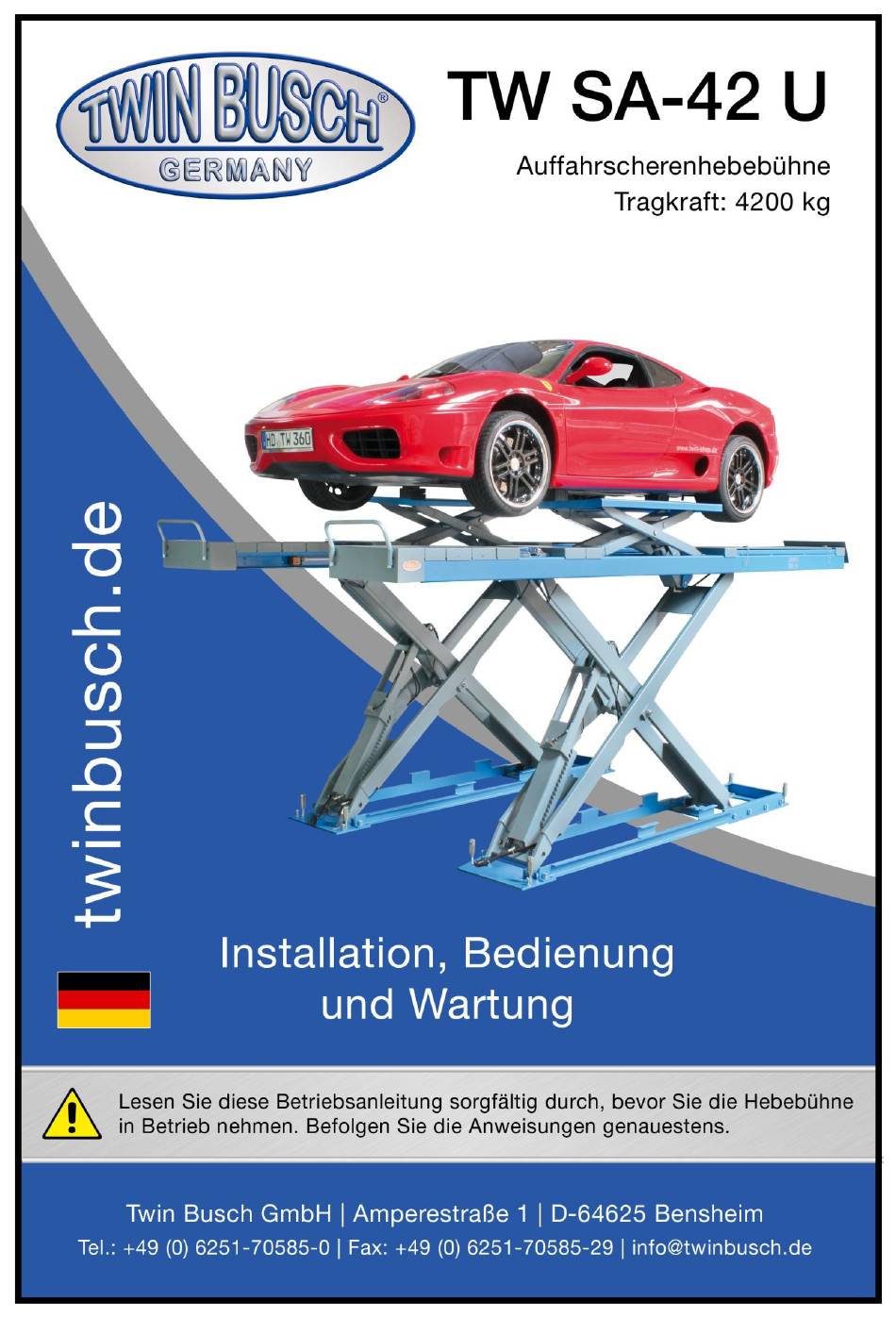

Twin Busch TW SA-42 U Installation, Bedienung Und Wartung
  1. Anleitungen
  2. Marken
  3. Twin Busch Anleitungen
  4. Hebebühnen
  5. TW SA-42 U
  6. Installation, bedienung und wartung

Twin Busch TW SA-42 U Installation, Bedienung Und Wartung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Twin Busch TW SA-42 U

Inhaltszusammenfassung für Twin Busch TW SA-42 U

  • Seite 2 Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1. Wichtige Hinweise/ Warnhinweise 4 - 5 1.1 Wichtige Hinweise 1.2 Fachpersonal 1.3 Sicherheitshinweise 1.4 Warnhinweise 1.5 Geräuschpegel 1.6 Training 2. Übersicht der Hebebühne 2.1 Allgemeine Beschreibung 2.2 Technische Daten 2.3 Konstruktion der Hebebühne 3. Installation 7 - 8 3.1 Vor der Installation 3.1.1 Benötigtes Werkzeug und Ausrüstung 3.1.2 Kontrollliste...

  • Seite 4: Fachpersonal

    Wichtige Sicherheitshinweise 1.1 Wichtiger Hinweis Bei unsachgemäßer Installation, unsachgemäßer Bedienung, Überladung oder ungeeigneten Bodenverhältnissen wird der Hersteller keine Haftung übernehmen. Dieses Model ist speziell für das Heben von PKW´s, welche das zugelassene Höchstgewicht nicht überschreiten, konstruiert. Benutzen Sie die Hebebühne für andere Zwecke, werden weder der Hersteller noch der Verkäufer für Unfälle oder Schäden haften.

  • Seite 5: Warnhinweise

    1.4 Warnhinweise Alle Warnhinweise sind deutlich sichtbar an der Hebebühne angebracht, um sicher zu gehen, dass der Nutzer das Gerät auf sichere und angebrachte Weise benutzt. Die Warnhinweise müssen sauber gehalten werden und ersetzt werden, sollten sie beschädigt oder nicht vorhanden sein. Bitte lesen Sie die Zeichen genau und prägen Sie sich deren Bedeutung für zukünftige Bedienungen ein. Vor Gebrauch Anleitung Bedienung der und Sicherheitshinweise...

  • Seite 6: Geräuschpegel

    1.5 Geräuschpegel Das abgegebene Geräusch sollte 75dB nicht überschreiten. 1.6 Training Nur geschultes Fachpersonal darf die Hebebühne bedienen. Wenn nötig, bieten wir professionelle Schulungen für Nutzer an. Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 7: Übersicht Der Hebebühne

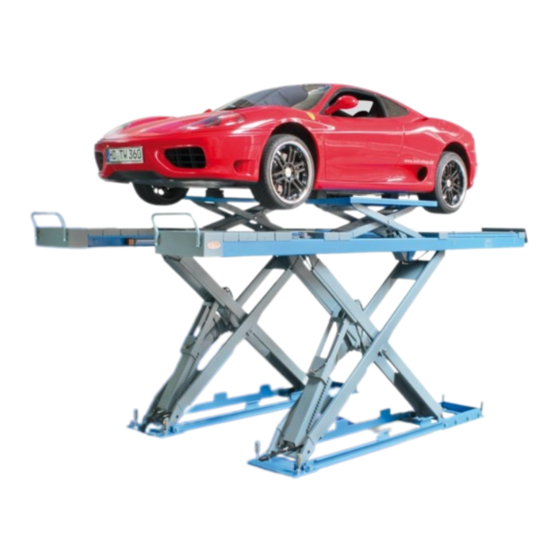

    Sicherheitsrasten ein, um bei einem Defekt im Hydrauliksystem ein Abfallen zu verhindern. Sicherheitsstruktur: 2.2 Technische Daten Model Tragkraft Hubgeschwindigkeit Hubhöhe Antriebsspannung TW SA-42 U 4200 kg 45 Sek. 1800 mm 400 V (3 Phasen) 2.3 Konstruktion der Hebebühne Radfreiheber-Plattform Hydraulik-...

  • Seite 8: Installation

    3. Installation 3.1 Vorbereitungen vor der Installation 3.1.1 Benötigtes Werkzeug und Ausrüstung √ Bohrmaschine √ Drehmomentschlüssel √ Schraubendreher √ Gabelschlüssel 3.1.2 Kontrollliste-Anhang 1 (Packliste) Packen Sie alle Teile aus und kontrollieren Sie mit Hilfe von Anhang 1, ob jedes Teil vorhanden ist. 3.1.3 Bodenverhältnisse Die Hebebühne sollte auf glattem und festem Boden mit einer Druckfestigkeit von mehr als 3kg/mm², einer Ebenheit von weniger als 5 mm und einer mind.

  • Seite 9: Prüfpunkte Nach Der Installation

    Schritt 6: Synchronisieren Manuelles Synchronisieren der Hebebühnenplattform 1. Verbinden Sie den Schaltkasten mit dem Stromnetz und schalten Sie den Netzschalter am Schaltkasten ein, bis die grüne Kontrollleuchte leuchtet. Stellen Sie den Optionsschalter auf der Bedieneinheit auf die Position „LIFT“ (Hebebühne). 2.

  • Seite 10: Bedienungsanleitung

    4. Bedienungsanleitung 4.1 Sicherheitsvorkehrungen 4.1.1 Kontrollieren Sie alle Verbindungen des Ölschlauchs. Sind keine Leckagen vorhanden, kann der Hebevorgang gestartet werden. 4.1.2 Wenn die Sicherheitsvorrichtungen versagen, darf die Hebebühne nicht benutzt werden. 4.1.3 Wenn das Fahrzeug seinen Schwerpunkt nicht in der Mitte hat, darf die Hebebühne nicht hoch- oder heruntergefahren werden.

  • Seite 11: Ablauf Der Bedienung

    4.3 Ablauf der Bedienung Anheben Senken Schalten Sie den Schalten Sie den Hauptschalter ein Hauptschalter ein Drücken Sie den UP-Knopf (Taster) Drücken Sie den DOWN-Knopf (Taster) Motor treibt die Zahnradpumpe an Die Hebebühne ist auf 500 mm herruntergefahren. Zylinder bewegt die Hebebühne Drücken Sie DOWN II Die Hebebühne ist hochgefahren...

  • Seite 12: Bedienungsanleitung

    4.4 Bedienungsanleitung Hebevorgang 1. Lesen und verstehen Sie die Bedienungsanleitung bevor Sie mit den Arbeiten beginnen. 2. Stellen Sie das Fahrzeug symmetrisch auf die Fahrbahn. 3. Sichern Sie das Fahrzeug gegen wegrollen. 4. Schalten Sie die Hebebühne ein und drücken Sie den UP-Knopf (Taster) um die Hebebühne auf die gewünschte Höhe zu fahren.
  • Seite 13 Pneumatische Sicherheitsrasten sind eingerastet. 1. Entfernen Sie den Blindstopfen. 2. Verbinden Sie die optionale Handpumpe mit dem Hydraulikblock an der Stelle, wo sich vorher der Blindstopfen befand. 3. Drücken Sie den Griff der optionalen Handpumpe um die Träger anzuheben, um den Sicherheitszahn zu lösen. Anschließend ziehen Sie den Sicherheitszahn mit Hilfe des Stahlseils hoch, um die Sicherheitsverriegelung zu lösen.
  • Seite 14 4. Lösen Sie per Hand das Ablassventil (Bajonett-Verschluss). (Die Rändelschraube hineindrücken und drehen linksherum „AUF“,  rechtsherum „ZU“) Per Hand lösen Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 15: Fehlersuche

    5. Fehlersuche VORSICHT: Zögern Sie nicht uns zu kontaktieren, wenn Sie den Fehler nicht selbst beheben konnten. Wir werden Ihnen so schnell wie möglich helfen. Wenn Sie uns eine genaue Fehlerbeschreibung oder Bilder schicken, können wir das Problem schneller erkennen und beheben. PROBLEME URSACHE LÖSUNG...

  • Seite 16: Wartung

    6. Wartung Alle Wellen, Achsen und Gelenke (siehe Zeichnung - nummeriert von 1-9) müssen geschmiert werden. 6.1. Tägliche Überprüfung der Teile vor der Bedienung Eine tägliche Überprüfung der Sicherheitsfunktionen bevor Sie die Hebebühne in Betrieb nehmen ist sehr wichtig - das Entdecken eines Geräteausfalls vor der Nutzung erspart Ihnen Zeit, einen größeren Schaden oder gar Verletzungen.

  • Seite 17: Anhang

    7. Anhang Anhang 1: Packliste Name Beschreibung Menge TW SA-42 U Fahrzeughebebühne Aufbau Dehnschraube M16*120 Standard Sicherung Aufbau Anhang 2: Allgemeines Diagramm Plattform- Fahrbahn- Gesamt- Einbau- Beschreibung Tragkraft Radfreiheber breite länge länge maß TW SA-42 U 4200 kg 4800 5040...

  • Seite 18: Anhang 3: Diagramm Für Bodenbefestigung

    Anhang 3: Diagramm für Bodenbefestigung Fahrtrichtung Strom (400 V – 3 Phasen) Steuer- Druckluftanschluss (4-8 bar) einheit Wasser- ablauf Fahrtrichtung Wasser- ablauf Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 19 Bodenoberfläche Bodenoberfläche Betonstärke Wasserablauf Maßangabe des Bühnenabstandes (760 mm) gilt Steuer- für normale PKW´s. Für breitere Fahrzeuge einheit (wie z.B. Transporter) muss die Hebebühne entsprechend breiter aufgebaut werden! Steuereinheit muss zur Hauptseite hin montiert werden! Hilfsseite Rohr (unterirdisch) Fahrtrichtung Hauptseite Empfohlener Abstand zur Wand bei Verwendung eines Achsvermessungsgerätes! Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 20: Anhang 4: Diagramm Für Ölschlauchverbindung

    Anhang 4: Diagramm für Ölschlauchverbindung Plattform | Hebebühne Plattform | Radfreiheber Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 21: Anhang 5: Hydraulikverbindung

    Anhang 5: Hydraulikverbindung Druckablassventil Elektrisches Druckablassventil Direktionsventil Druckbegrenzungsventil Drosselventil Verbindung Magnetventil Magnet- Magnet- Dämpfungsventil ventil ventil Zanhradpumpe (Hebe- (Achs- 10. Motor bühne) freiheber) 11. Ölfilter 12. Ölzylinder 13. Ölzylinder 14. Kugelventil Hebebühne 15. Kugelventil Wagenheber 18-Liter Öltank Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 22 BESCHREIBUNG MENGE Motor Hydraulikblock Druckbegrenzungsventil Blindstopfen Dämpfungsventil Ölsaugrohr Ölfilter Drosselventil einstellbar Ölschlauchverschraubung E-magnetisches Druckablassventil Direktionsventil Zahnradpumpe Öltank Einfülldeckel Ölrücklauf Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 23: Anhang 6: Diagramm | Luftanschluss

    Anhang 6: Diagramm | Luftanschluss Hauptplattform Hilfsplattform P1 Hilfsplattform P2 Hilfsplattform P1 Hauptplattform P1 Hauptplattform Luftanschluss Luftzylinder Luftzylinder Pneumatikventil Pneumatikventil Luftfilter Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 24: Anhang 7: Schaltplan | Hauptkreis

    Anhang 7: Schaltplan | Hauptkreis Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 25 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 26 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 27 Leuchtstoffröhren Leuchtstoffröhren Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 28 Leuchtstoffröhren Leuchtstoffröhren Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 29 Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 30: Anhang 8: Einzelne Diagramme Der Hebebühne

    Anhang 8: Einzelne Diagramme der Hebebühne Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 31: Anhang 9: Ersatzteilliste

    Anhang 9: Ersatzteilliste Bestellnr. Beschreibung Kennzeichennr./Größe Menge Bemerkung 426117 Haltewinkel 6603-A7-B11 211043 Sechskantschraube M5*20 321004 Endschalter D4MC-5020 626017 Bodenplatte A 6603-A7-B9 426118 Halterung 6603-A7-B12 321016 Sensor PL-05N 215016 Kreuzkopfschraube M6*10 250060 Schiene 6603-A7-B7 214014 Kreuzschraube M10*25 250032 Dämpferkopf 6603-A7-B1-C3 250027 Dämpfergehäuse 6603-A7-B1-C1 250037...
  • Seite 32 Bestellnr. Beschreibung Kennzeichennr./Größe Menge Bemerkung 219002 Sicherungsring Ø 25 250002 Achste 6603-A5-B8 220033 Distanzstück SF-1 250049 Achse 6603-A5-B4 626011 Scherenwinkel A 6603-A5-B2 626018 Scherenwinkel B 6603-A5-B3 251041 Sicherung 6603-A5-B6 219002 Sicherungsring Ø 25 220021 Distanzstück SF-1 250001 6603-A5-B4 250051 Achse 6603-A5-B7 251014 Welle...
  • Seite 33 Bestellnr. Beschreibung Kennzeichennr./Größe Menge Bemerkung 626031 Box l 6603-A04-B14 250030 Welle 6603-A04-B09-C04 219004 Sicherungsring Ø 12 626025 Klappe hinten 6603-A04-B09 227003 Schraubenbolzen M6*10 626002 Wagenheberplattform A 6603-A1-B2 626015 Scherenwinkel A vom Wagenheber 6603-A2-B2 220032 Distanzstück SF-1 250042 6603-A02-B04 250045 Achse A 6603-A02-B05 219006 Sicherungsring Ø...
  • Seite 34 Anhang 9: Ersatzteilliste Material-Nr. Beschreibung Kennzeichnung Menge Einheit Abbildung 321001 Hauptschalter LW26GS-20/04 Stck. 321008 Taster Y090-11BN Stck. 324021 Kontrollleuchte AD17-22G-AC24 Stck. JBK-160VA220V-220V10 Gleiches Aussehen 320124 Transformator Stck. 0VA 24V60VA wie in Abb. 7 JBK-160VA230V-220V10 Gleiches Aussehen 320125 Transformator Stck. 0VA 24V60VA wie in Abb.
  • Seite 35 Material-Nr. Beschreibung Kennzeichnung Menge Einheit Abbildung 313016 Pneumatikventil 3V210-08/DC24 Stck. 321004 Begrenzerschalter D4MC5020 Stck. 321007 Optionsknopf Y90-11x/21 Stck. 321031 Optionsknopf Y90-22x Stck. 336012 Brückengleichrichter KBPC5A-35A Stck. 335007 Kondensator 4700UF/50V Stck. 328003 Schaltkasten Stck. 326002 Relais MY4NJ/DC24 Stck. 321005 Sensor PL-05N Stck.

  • Seite 36: Anhang 10: Gewichtsverteilungsvorraussetzung Der Fahrzeuge

    Anhang 10: Gewichtsverteilungsvorraussetzung der Fahrzeuge Model (kg) (kg) (kg) (kg) TW SA-42 U (4.2 t) 2500 1700 2500 1700 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 37 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 38 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 39 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 40 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 41 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 42 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 43 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 44 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
