15.3
Digitales Elektronikmodul 16 DI DC 24V (6ES7141-4BH00-0AA0)
Bestellnummer
6ES7141-4BH00-0AA0
Eigenschaften
● Digitales Elektronikmodul mit 16 Eingängen
● Eingangsnennspannung DC 24 V
● Geeignet für Schalter und Näherungsschalter
● Diagnose Kurzschluss Geberversorgung nach M je Modul

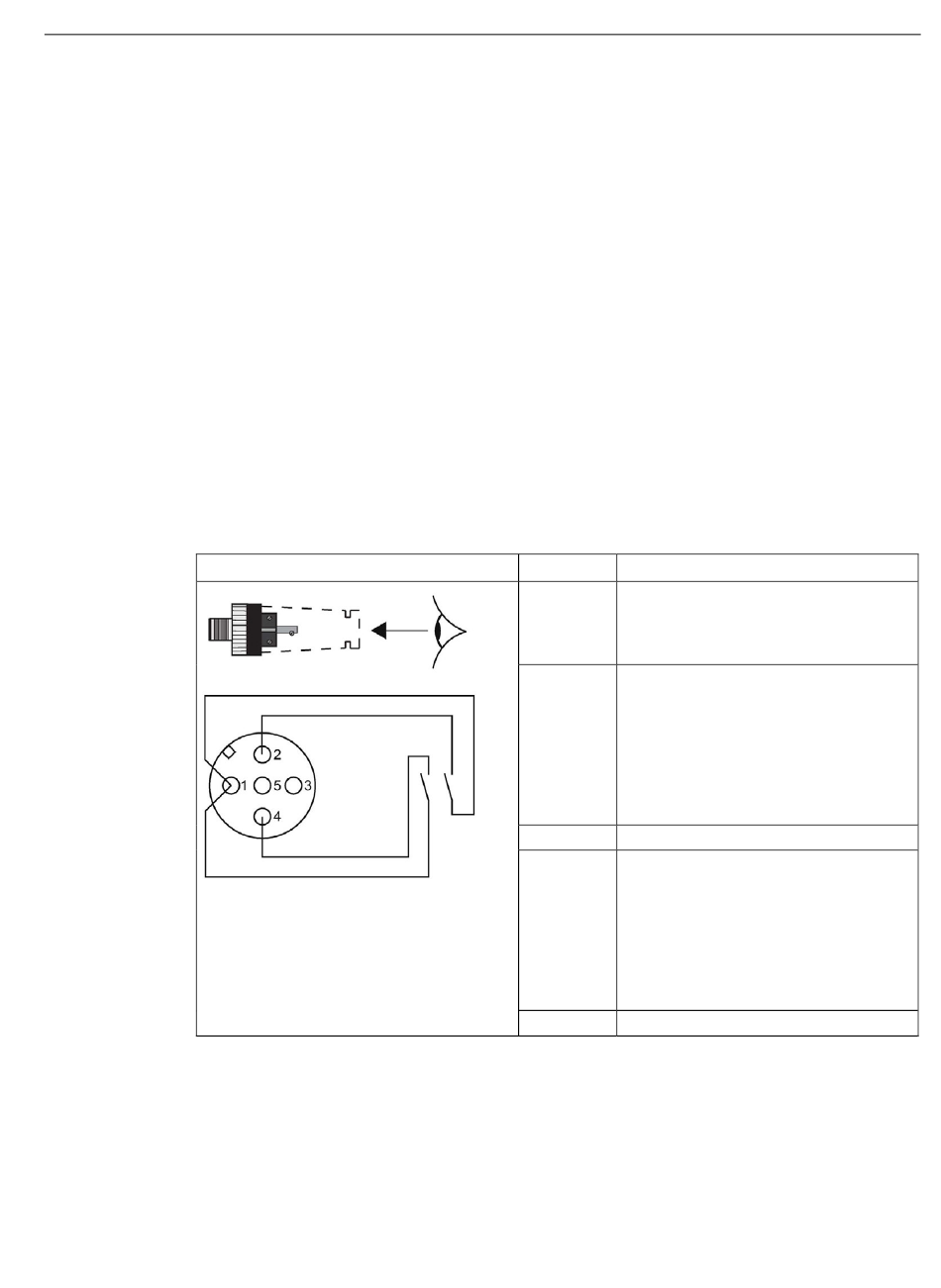

Anschlussbelegung am Anschlussmodul CM IO 8 x M12D
In der folgenden Tabelle finden Sie die Anschlussbelegung des 16 DI DC 24V am
Anschlussmodul CM IO 8 x M12D.
Ansicht Kupplungsstecker
Dezentrales Peripheriesystem ET 200pro
Betriebsanleitung, 03/2018, A5E00335543-AM
15.3 Digitales Elektronikmodul 16 DI DC 24V (6ES7141-4BH00-0AA0)
Klemme
1
2
3
4
5
Digitale Elektronikmodule
Belegung X1 bis X4
24V-Geberversorgung U
S
(wird von der ET 200pro für den ange-
schlossenen Geber zur Verfügung ge-
stellt)
Eingangssignal DI
: Stecker X1
8
Eingangssignal DI
: Stecker X2
9
Eingangssignal DI
: Stecker X3
10
Eingangssignal DI
: Stecker X4
11
Eingangssignal DI
: Stecker X5
12
Eingangssignal DI
: Stecker X6
13
Eingangssignal DI
: Stecker X7
14
Eingangssignal DI
: Stecker X8
15
Masse Geberversorgung 1M
Eingangssignal DI
: Stecker X1
0
Eingangssignal DI
: Stecker X2
1
Eingangssignal DI
: Stecker X3
2
Eingangssignal DI
: Stecker X4
3
Eingangssignal DI
: Stecker X5
4
Eingangssignal DI
: Stecker X6
5
Eingangssignal DI
: Stecker X7
6
Eingangssignal DI
: Stecker X8
7
Funktionserde FE
343
