4.8 Beschriftungs- und Modulkennzeichnungsschilder austauschen

4.8 Beschriftungs- und Modulkennzeichnungsschilder austauschen
Einleitung
Mit den Modulkennzeichnungsschildern können Sie die Module, mit den
Beschriftungsschildern die Kanäle und Anschlüsse der Module kennzeichnen. Die
Beschriftungsschilder sind im Auslieferungszustand bereits eingeklipst. Zum Austausch
können Sie diese nachbestellen.
Farbige Modulkennzeichnungsschilder
Zur Klassifizierung der Module können Sie farbige Modulkennzeichnungsschilder
verwenden. Sie sind in den Farben blau, grün, weiß und rot bestellbar.
Benötigtes Werkzeug
Schraubendreher 2,5 bis 4 mm
Vorgehensweise
1. Drücken Sie den Schraubendreher schräg in die kleine Öffnung am Beschriftungsschild
und hebeln dieses heraus.
2. Drücken Sie mit dem Finger das neue Beschriftungsschild in das Modul.
①
②

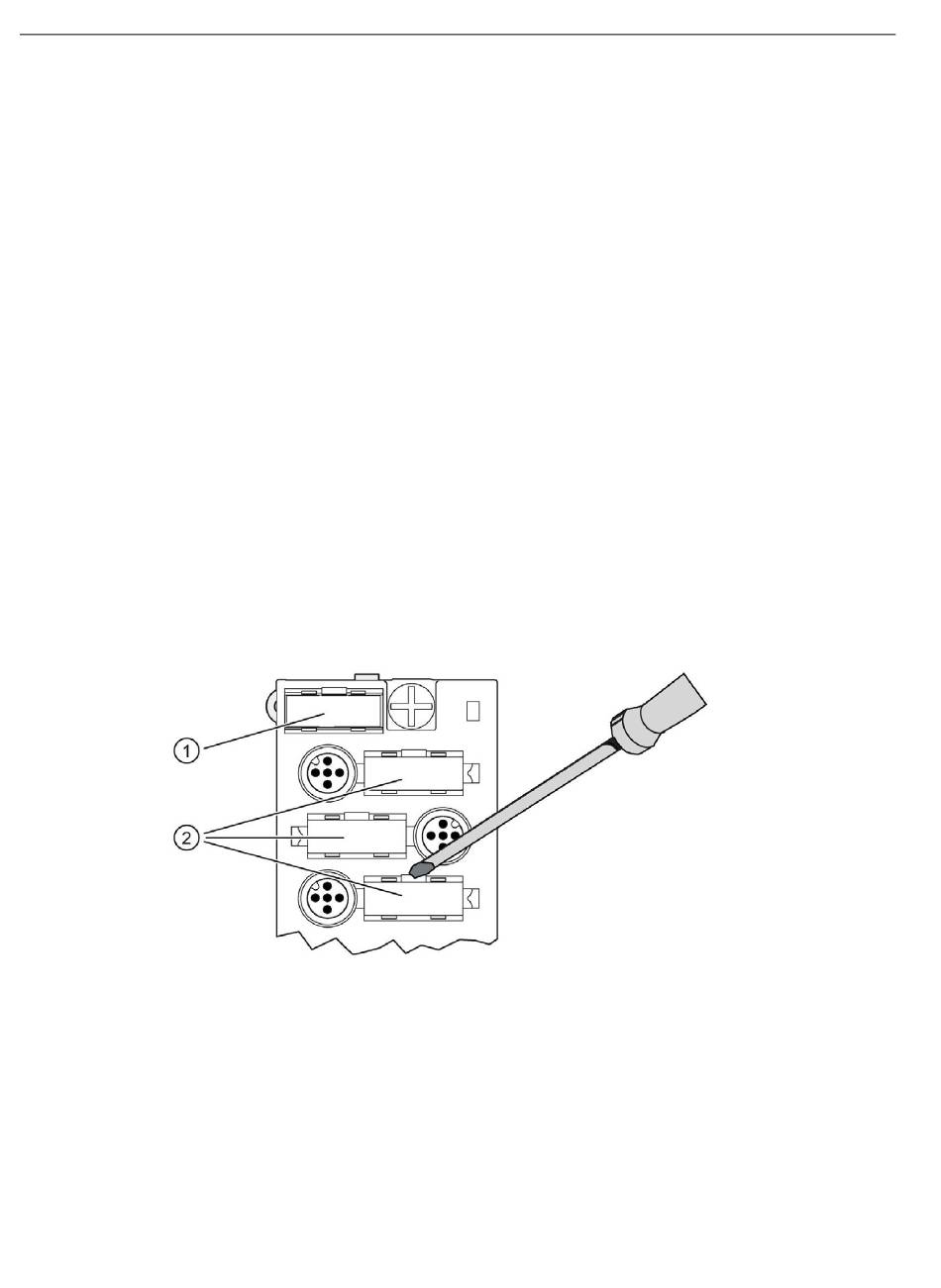

Bild 4-12
60
Modulkennzeichnungsschild
Beschriftungsschilder
Beschriftungsschilder austauschen
