Durchgängigkeit der Abschirmung
Die Abschirmung muss über den gesamten DCS-LAN-Systembus hinweg ununterbrochen sein. Jedes Kabel oder Rangierfeld,
das für MXC­Komponenten genutzt wird, erfordert abgeschirmte RJ45­Anschlüsse. Alle MXC­Komponenten verfügen über ab­
geschirmte RJ45-Buchsen.

Vermeidung versehentlicher Erdung (galvanische Isolierung)

Das versehentliche Erden des DCS-LAN-Signals durch isolierte Frontplatten, Sprechstellen und DCS-LAN -Verbindungen in
Wandpanelen aus dem Gebäudeboden muss vermieden werden. Das DCS­LAN nutzt die Abschirmung als Signalbezugsmas­
se und kann an keiner Stelle der Verbindung Kontakt mit einer anderen Masse haben.
Um Probleme mit der Erdung zu vermeiden:
• Kunststoffrahmen im Rangierfeld: Dadurch wird sichergestellt, dass die RJ45­Buchsen nicht mit der Masse des Chas­
sis des Rangierfelds in Kontakt geraten.
• Leerraum zwischen Anschlüssen: einen Leerraum zwischen jeder RJ45-Buchse in einem Rangierfeld vorsehen.
• Durchgängigkeit der Abschirmung: Jede Komponente im Systembus muss korrekt abgeschirmt sein.
Hinweis: Die Buchsen in sämtlichen MXC-Komponenten verfügen über einen Luftspalt, der das Chassis des Anschlusses und das Chassis der Einheit vonein-
ander isoliert, wodurch eine galvanische (physische und somit elektrische) Verbindung vermieden wird.

Richtige Anbringung der Kabel

Wie bei jedem Kabel, das ein Signal befördert, muss bei der Installation der Geräte mit Vorsicht vorgegangen werden.

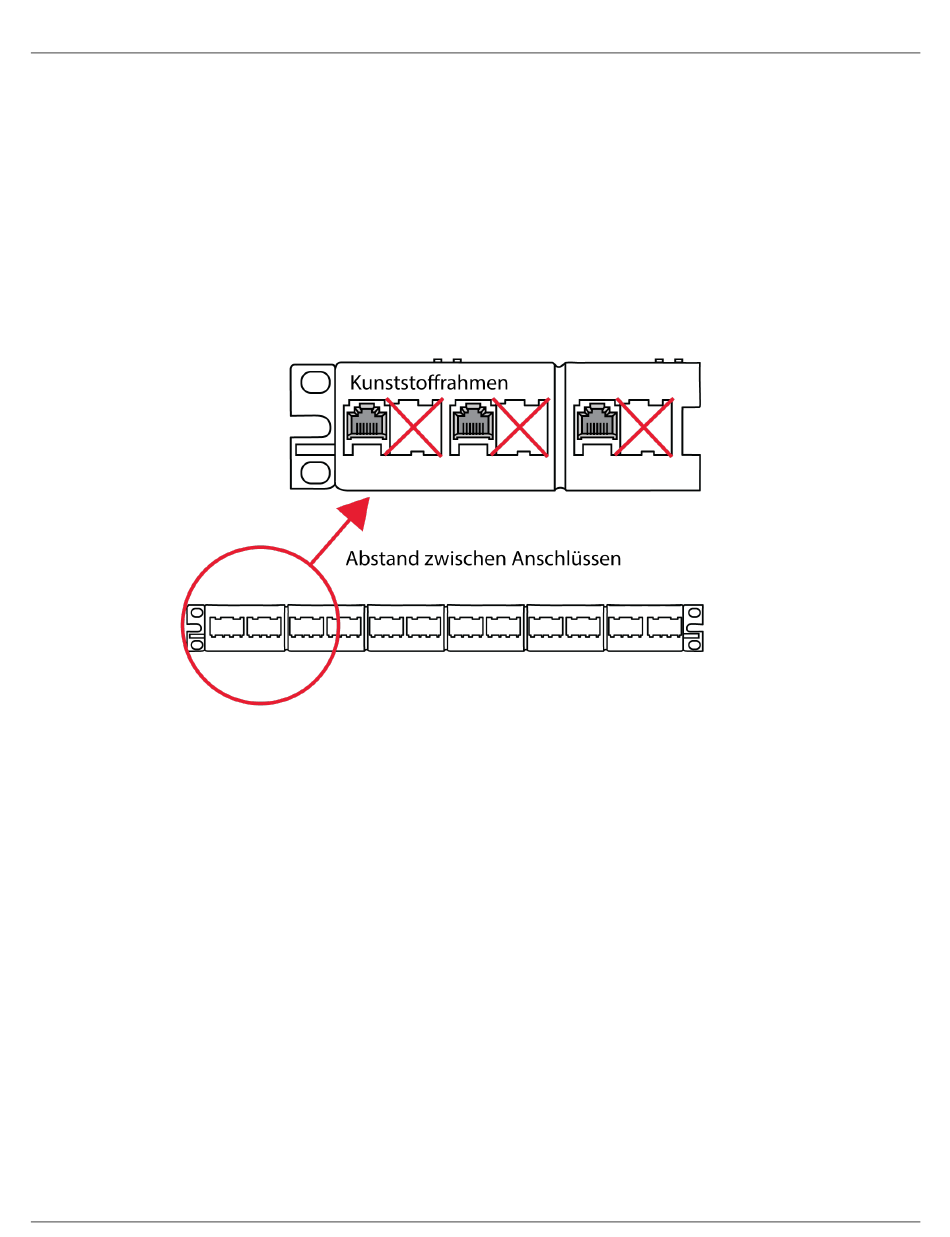

Das Erden in einem Rangierfeld vermeiden
