Anschlussdiagramme; Grundlegende Einrichtung Mit Sprechstellen - Shure MXC Microflex Complete Bedienungsanleitung

Zum Schutz der Geräte sicherstellen, dass die Zentralsteuereinheit (CCU) immer ausgeschaltet ist, wenn Sprechstellen an­
geschlossen oder getrennt werden. Einen beliebigen der vier Systembus-Anschlüsse (A, B, C und/oder D) zum Anschluss von
DCS-LAN-Komponenten nutzen.
1. Zentralsteuereinheit zum Schutz der Geräte während der Einrichtung ausschalten.
2. Einen Systembus­Anschluss an der Zentralsteuereinheit mit der ersten Sprechstelle mit dem abgeschirmten Cat5e­Ka­
bel verbinden.
3. Die restlichen Sprechstellen in Reihe anschließen; dafür die RJ45-Anschlussbuchsen auf der Unterseite der einzelnen
Sprechstellen verwenden.
4. Mittels der mitgelieferten Kabelschelle die Kabel befestigen.
5. Die Zentralsteuereinheit durch Drücken der An/Aus-Taste einschalten. Die Sprechstellen werden eingeschaltet. Die
Sprechstelle ist betriebsbereit, sobald die LEDs an den Tasten nicht mehr blinken.
Warnung: Die Zentralsteuereinheit nicht ausschalten, bevor alle Sprechstellen betriebsbereit sind

Anschlussdiagramme

Die folgenden Systemdiagramme veranschaulichen typische Geräteanschlüsse an die CCU. Reale Installationen können un­
terschiedliche Gerätekombinationen nutzen, jedoch ist den nachfolgend kurz dargestellten allgemeinen Konzepten zu folgen.
Hinweis: Flächenbündige und tragbare Sprechstellen sind in den folgenden Zeichnungen, sofern nicht anders vermerkt, gegenseitig austauschbar.

Grundlegende Einrichtung mit Sprechstellen

Das System ist ohne den Einsatz eines Computers betriebsbereit. Bei Bedarf können die Sprecheinstellungen über den CCU-
Navigationsbildschirm geändert werden. Bei umfangreicheren Setupoptionen kann die CCU-Web-Benutzeroberfläche benutzt
werden.
Redundanz
Das System ist ohne den Einsatz eines Computers betriebsfähig. Den Navigationsbildschirm der Zentralsteuereinheit zur Ein­
richtung der Installation nutzen.
Kabelredundanz in einem MXC­System kann erreicht werden, indem der DCS­LAN OUT­Anschluss der letzten MXC­Sprech­
stelle an eine MXC Redundancy Interface Box (MXC-ACC-RIB) angeschlossen und zu einem DCS-LAN-Anschluss an der
CCU zurückgeführt wird.
Hinweis: Systeme, die ältere DIS-Geräte umfassen, unterstützen die Kabelredundanz nicht.

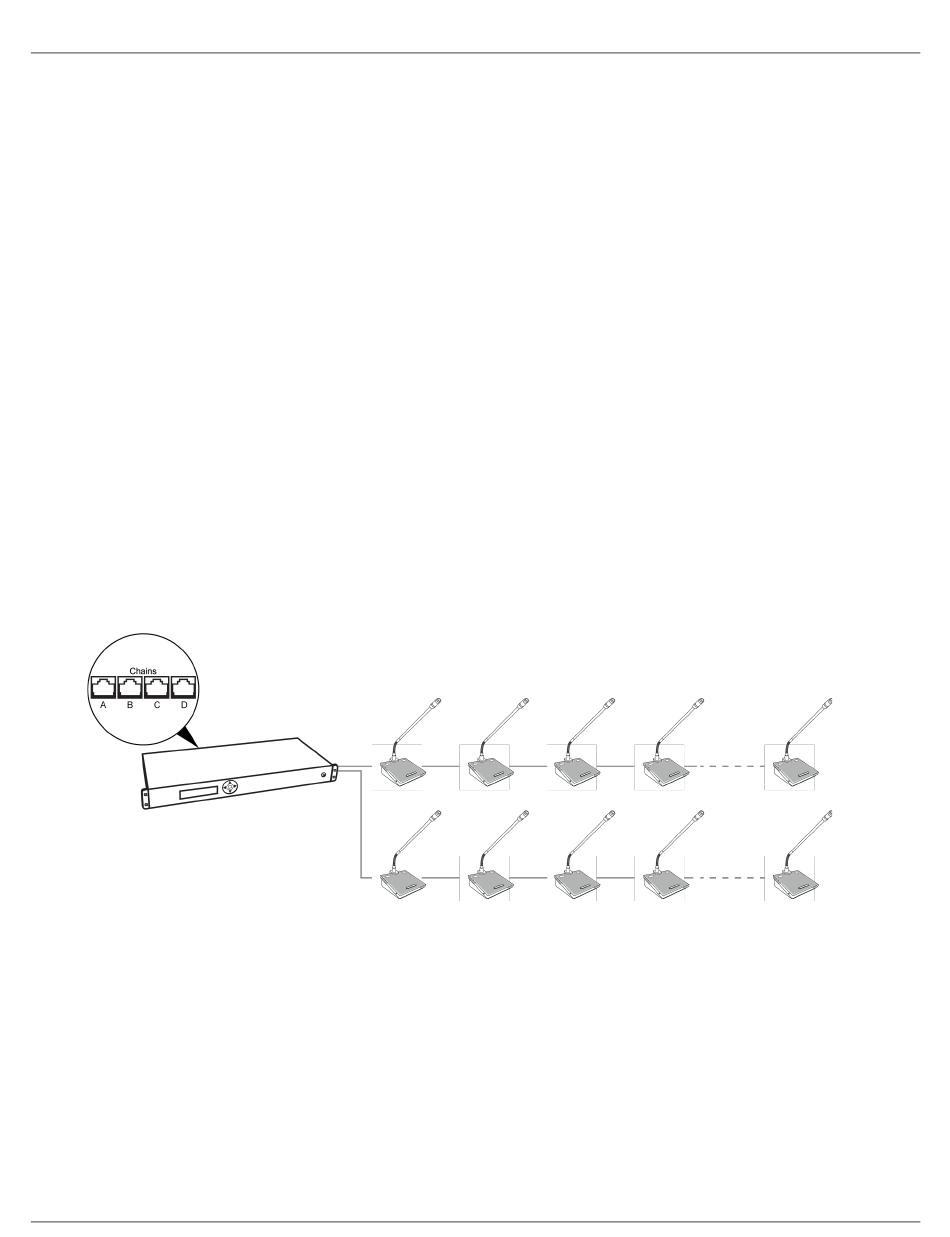

Grundlegendes System mit mehreren Strängen
