Wartung,Fehlerbehebung
VORSICHT!
Mediumsaustritt durch beschädigte Dichtung.
Durch unsachgemäßes Einschrauben des Ventils kann die
Dichtung beschädigt werden.
▶ Beim Ansetzen den Gewindeanfang beachten.
Ventile mit Steuerfunktion A (mit Federkraft geschlossen):
▶ Um eine Beschädigung der Dichtung zu vermeiden muss das
Ventil vor dem Einschrauben pneumatisch betätigt werden.
→
Bei Steuerfunktion A (SFA) den unteren Steuerluftanschluss
mit Druckluft (6 bar) beaufschlagen: Ventil öffnet.
→
Antrieb einschrauben, mit einem Gabelschlüssel festziehen
(Anziehdrehmoment 60 Nm ± 3 Nm).
→
Winkelanschluss einschrauben, mit einem Gabelschlüssel fest-
ziehen (Anziehdrehmoment 6 Nm ± 1 Nm).
→
Schalldämpfer einschrauben, mit einem Gabelschlüssel fest-
ziehen (Anziehdrehmoment 2 Nm ± 0,2 Nm ).
→
Pneumatikleitungen anschließen.
→
Gerät auf Funktion und Dichtheit überprüfen.
Typ 8835

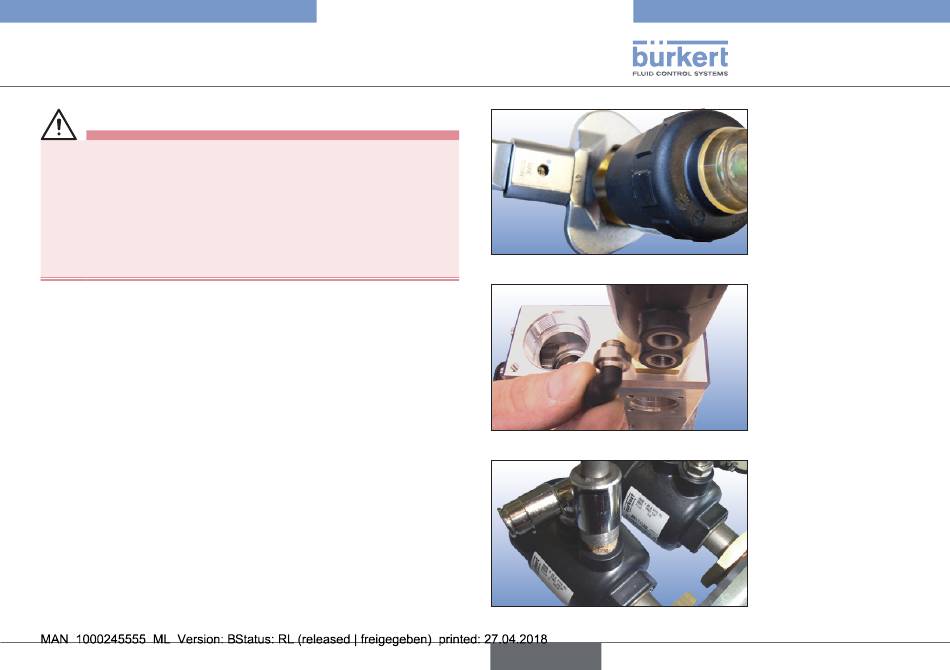

Bild 6:
Antrieb festschrauben
Bild 7:
Winkelanschluss festschrauben
Bild 8:
Schalldämpfer festschrauben
deutsch
35
