3.

INSTALLATION

D I E I N S T A L L A T I O N
ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN UND
VORSCHRIFTEN AUSGEFÜHRT WERDEN.
3.1

KESSELPLATTE

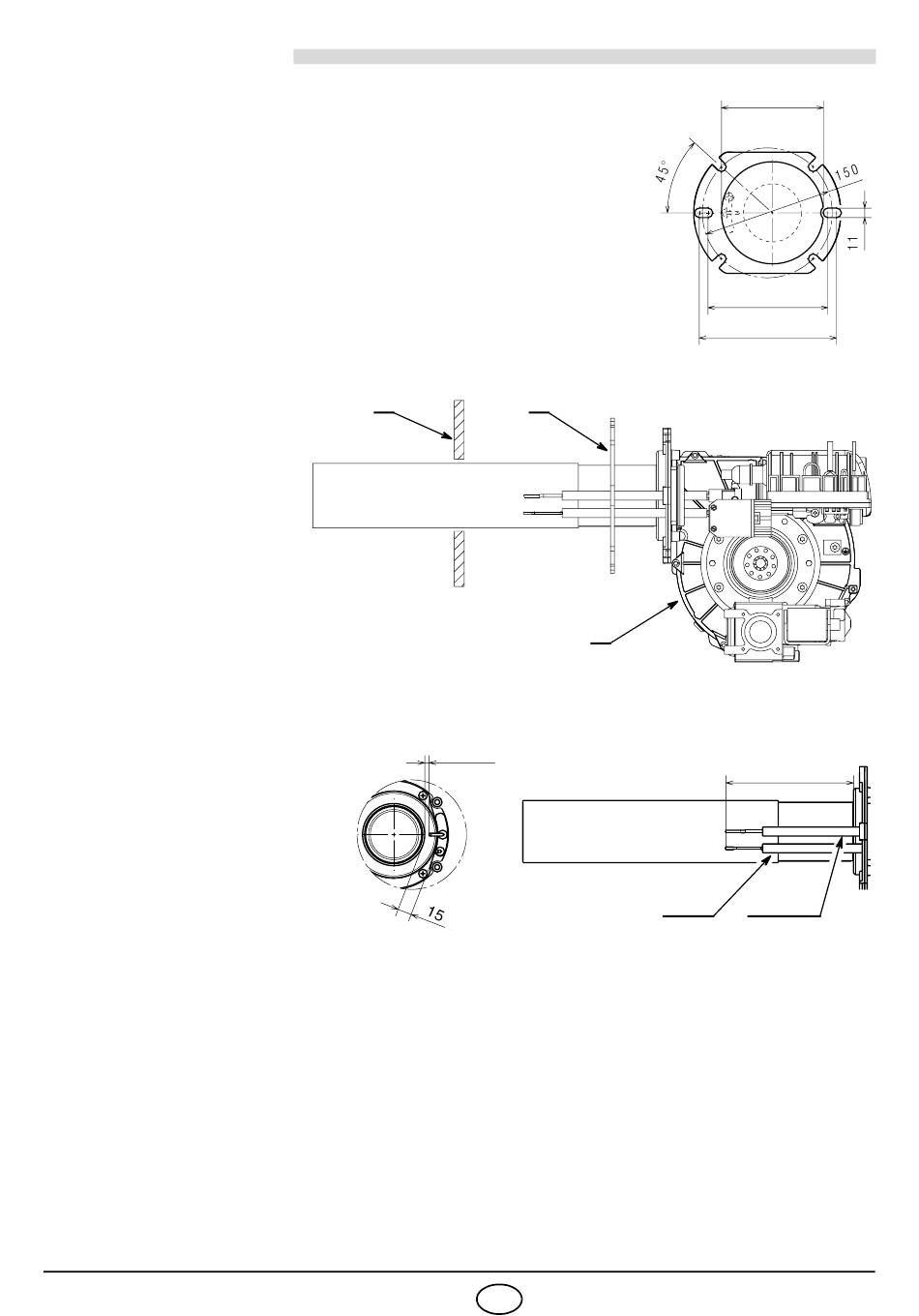

Die Brennkammerverschlussplatte wie auf der Abb. 2 gezeigt lo-
chen. Die Position der Gewindebohrungen kann mit dem
Isolierschirm aufgezeichnet werden, der mit dem Brenner gelie-
fert wird.
3.2 BEFESTIGUNG AM HEIZKESSEL,
Den Brenner (1) mit den vier
Schrauben und (ggf.) den mit-
gelieferten Muttern an der Kes-
seltür (2) befestigen und das
Isolierschild (3) dazwischen
anbringen.
3.3 FÜHLER - UND ELEKTRODENSTELLUNG,
ACHTUNG
Bevor der Brenner am Heizkessel in-
stalliert wird, ist zu prüfen, dass Fühler
und Elektrode gemäß Abb. 4 korrekt an-
geordnet sind.
Die Elektrode nicht drehen, wie auf der
Abbildung gezeigt anordnen; wenn die
Elektrode nah am Ionisationsfühler an-
gebracht ist, könnte der Verstärker des
Steuergeräts beschädigt sein.
3342
D E S B R E N N E R S
(siehe Abb. 3)
2
M U S S I N
Abb. 2
3
1
(siehe Abb. 4)
4 - 4,5
D7581
4
D
1 1 8
1 4 0
1 6 0
D7582
Abb. 3
Abb. 4
137,5
Fühler Elektrode
D7580
