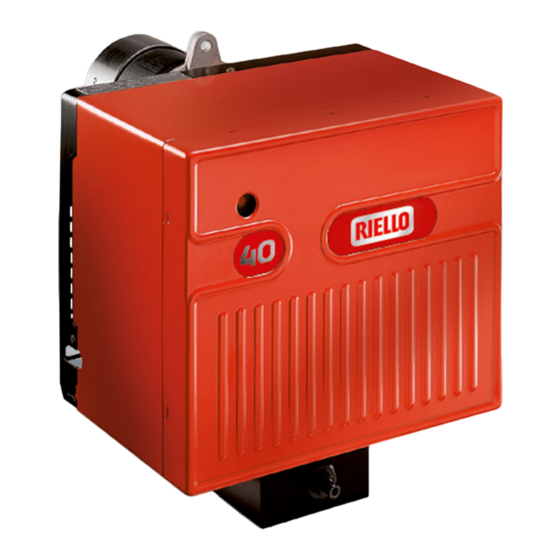

Riello R40 N20 Montageanleitung Und Bedienungsanleitung
Verwandte Anleitungen für Riello R40 N20
Inhaltszusammenfassung für Riello R40 N20
- Seite 1 Montage und Bedienungsanleitungen Installation, use and maintenance instructions Heizölbrenner Heavy oil burner Einstufiger Betrieb Two stage operation CODE MODELL - MODEL TYP - TYPE 3412816 R40 N20 612M 2902411 (6) - 09/2014...
-
Seite 3: Technische Merkmale
DEUTSCH TECHNISCHE MERKMALE 102 ÷ 217 kW 9 ÷ 19 kg/h Brennerleistung - Durchsatz – Brennstoff Öl mit max. Viskosität bei 100°C: 4,5 mm /s (1,35 °E) Stromversorgung Einphase, 230 V ± 10% 50Hz Motor 1,8 A / 230 V 8 F Kondensator Zündtransformator... -
Seite 4: Brennerbefestigung Und Montage Des Gelenkes
ABMESSUNGEN Flansch Brenner D5877 BRENNERBEFESTIGUNG UND MONTAGE DES GELENKES S7385 ARBEITSFELD D5881 Heizöldurchsatz - kg/h Brennerleistung - kW 2411... -
Seite 5: Brennstoffzuführungen
BRENNSTOFFZUFÜHRUNGEN (für Leicht Öl mit einer max. Viskosität von 5°E / 50°C) FALLSPEISUNG L Meter H = Höhenunterschied. L = Länge des Ansaug-Leitung. ø 3/4” ø 1” Meter D5875 ANSAUGZULEITUNG Der am Vakuummeteranschluß (4, Abb. 1) max. Unterdruck von 0,5 bar (38 cm Hg) darf nicht überschritten werden. -
Seite 6: Elektrisches Verdrahtungsschema
ELEKTRISCHES VERDRAHTUNGSSCHEMA Braun Kondensator Schwarz Ventil Zündtransformator Photowiderstand Minimal Vorwärmer Thermostat Thermostat Vorwärmer D5885 Relais Regelung- Thermostat Begrenzer BEMERKUNGEN: Äußere Störlampe – Leiterdurchmesser 1mm (230V - 0,5 A max.) – Die vom Installateur ausgeführten elektri- 10 A schen Verbindungen müssen den diesbezüg- lichen Landesbestimmungen entsprechen. -
Seite 7: Einstellung Der Verbrennung Wahl Der Düsen
EINSTELLUNG DER VERBRENNUNG WAHL DER DÜSEN Düse Öl-Durchsatz Brennerkopf- Am Manometer (10, Abb. 1) gelesen. bei 20 bar Einstellung Winkel kg/h ± 5% Rastepunkt ACHTUNG: 1,50 45° / 60° Es ist wichtig, zuerst den Filter auszuschrauben und dann man 2,00 45°... -
Seite 8: Einstellung Der Zerstäubungstemperatur
EINSTELLUNG DER ZERSTÄUBUNGSTEMPERATUR Der einstellbare Temperaturregler (8, Abb. 1) verhindert, daß der Brenner anfährt, solange der Brennstoff die zur optimalen Zerstaübung nötige Temperatur noch nicht erreicht hat. Der Thermostat muß im allgemeinen auf einen höheren als den gewünschten Temperaturwert eingestellt werden. Die Lesung der Temperatur des Brennstoffes auf dem Thermometer (12, Abb. -
Seite 9: Ersetzung Des Einstellbaren Thermostaten
WICHTIGE HINWEISE WARTUNG – Die Reinigung des in Vorwärmer (13, Abb. 1) eingebauten Filters periodisch durchzuführen; seine eventuelle Verstopfung wird aus Verminderung des am Manometer (10, Abb. 1) gelesenen Druk- kes gemeldet. – Auch die Pumpe besitzt einen Filter mit einer großen Maschenweite (0,5 mm), daher ist eine häu- fige Reinung nicht nötig. - Seite 20 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Änderungen vorbehalten! - Subject to modifications...
