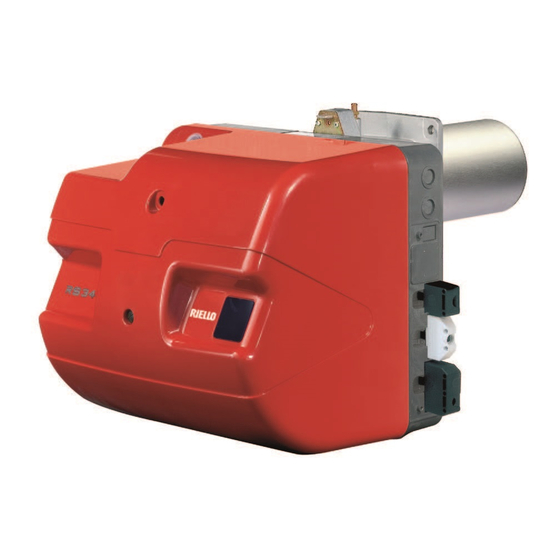

- Seite 1 Montage und Bedienungsanleitung Gas-Gebläsebrenner Zweistufig gleitender oder modulierender Betrieb CODE MODELL 3788710 RS 34/M MZ 874 T 3788711 RS 34/M MZ 874 T 3788810 RS 44/M MZ 875 T 3788811 RS 44/M MZ 875 T 3788840 RS 44/M MZ 875 T...
-
Seite 2: Inhaltsverzeichnis
INHALT INFORMATIONEN ZUR BEDIENUNGSANLEITUNG ERKLÄRUNG ........Seite 1 EINLEITUNG TECHNISCHE ANGABEN. -
Seite 3: Erklärung
CE-0085BR0378 Die Qualität wird durch ein gemäß ISO 9001:2015 zertifiziertes Qualitäts- und Managementsystem garantiert. Erklärung des Herstellers RIELLO S.p.A. erklärt, dass bei den folgenden Produkten die vom deutschen Standard “1. BImSchV Überarbeitung 26.01.2010” vorge- schriebenen NOx-Emissionsgrenzwerte berücksichtigt wurden. Produkt Modell Leistung Gas-Gebläsebrenner... -
Seite 4: Technische Angaben
TECHNISCHE ANGABEN MODELL RS 34/M MZ RS 44/M MZ RS 44/M MZ 874 T 875 T 875 T LEISTUNG MAX. 125 - 390 203 - 550 203 - 550 MIN. 108 - 336 175 - 473 175 - 473 Mcal/h... -
Seite 5: Zubehörteile
Schutz-Kit als Schnittstelle zwischen dem Steuergerät und dem Brenner zur Verfügung. BRENNER RS 34-44/M MZ Code 3010386 • KIT LAGER KOPF BRENNER RS 34/M MZ RS 44/M MZ Code 3010428 3010429 • KIT FÜR FLÜSSIGGAS-BETRIEB: Der Kit erlaubt den Brennern RS 34-44/M MZ Flüssiggas zu brennen. BRENNER... -
Seite 6: Brennerbeschreibung
Flansches 4 - Schrauben für die Befestigung des Bren- nerflanschs am Kessel: M 8 x 25 1 - Wärmeschild 3 - Stecker für Elektroanschluß RS 34/M MZ 442 508 216-351 140 1” (RS 34-44/M MZ Einphasing) RS 44/M MZ 442 508 216-351 152 1”... -
Seite 7: Regelbereiche
• und einer MINDESTLEISTUNG, die nicht niedriger sein darf als die Mindestgrenze des Diagramms. RS 34/M MZ = 45 kW RS 44/M MZ = 80 kW Achtung D e r R E G E L B E R E I C H w u r d e b e i e i n e r Raumtemperatur von 20 °C, einem barometri-... -
Seite 8: Gasdruck
= 2 mbar 9,3 - 2=7,3 mbar Dem Druck von 9,3 mbar, Spalte 1, entspricht in der Tabelle RS 34/M MZ eine Leistung von 260 kW. Dieser Wert dient als erste Näherung; der tat- sächliche Durchsatz wird am Zähler abgelesen. -
Seite 9: Installation
Wartungsarbeiten und Überprüfungen am Flammkopf S. 15 schwieriger. Jede andere Stellung wird den korrekten Betrieb des Geräts beeinträchtigen. Die Stellung 5 ist aus Sicherheitsgründen RS 34/M MZ verboten. RS 44/M MZ KESSELPLATTE (B) Die Abdeckplatte der Brennkammer wie in (A) D455 gezeigt vorbohren. -
Seite 10: Einstellung Des Flammkopfs
EINSTELLUNG DES FLAMMKOPFS An dieser Stelle der Installation sind Flammrohr und Muffe gem. Abb. (A) am Kessel befestigt. Die Einstellungen des Flammkopfs ist daher besonders bequem die Lufteinstellung. Die Einstellung des Flammkopfs ist daher besonders bequem. Lufteinstellung (A - B) Drehen Sie die Schraube 1)(A) bis die Raste auf dem Blech 2)(A) mit der Fläche des Plättchens 3)(A) übereinstimmt. -
Seite 11: Zeichenerklärung (B)
GASZULEITUNG Die Installation der Brennstoffzulei- tung muss durch Fachpersonal in Übereinstimmung mit den gültigen ACHTUNG gesetzlichen Normen und Bestim- mungen ausgeführt werden. Explosionsgefahr durch Austreten Brennstoff vorhandener entzündbarer Quelle. Vorsichtsmaßnahmen: Stöße, Rei- bungen, Funken, Hitze vermeiden. Vor jedem Eingriff am Brenner ist zu prüfen, ob das Absperrventil für den Brennstoff geschlossen ist. -
Seite 12: Einstellungen Vor Der Zündung
EINSTELLUNGEN VOR DER ZÜNDUNG GAS-MINDESTDRUCKWÄCHTER LUFT-DRUCKWÄCHTER ACHTUNG DIE ERSTE ZÜNDUNG MUSS DURCH FACH- PERSONAL MIT GEEIGNETER INSTRUMEN- TIERUNG AUSGEFÜHRT WERDEN. Die Einstellung des Flammkopfs, von Luft, ist bereits auf Seite 8 beschrieben worden. Weitere Einstellungen sind: - handbetätigte Ventile vor der Gasarmatur öff- nen. -
Seite 13: Brennereinstellung
BRENNEREINSTELLUNG Für die optimale Einstellung des Brenners soll- ten die Abgase am Kesselausgang analysiert werden. Nacheinander einstellen: 1 - Mindestleistung bei der Zündung 2 - Höchstleistung 3 - Zwischenleistungen 4 - Luft-Druckwächter 5 - Gas-Mindestdruckwächter BESTIMMUNG DER ZÜNDLEISTUNG (MIN- D3833 DESTLEISTUNG) Nach Norm EN 676. -
Seite 14: Höchstleistung
MERKE Der Stellantrieb folgt der Einstellung von Nok- ken III nur bei Reduzierung des Winkels. Zur Vergrößerung des Nockenwinkels zuerst durch die Taste “Leistungserhöhung” den Winkel des Stellantriebs vergrößern, dann den Nockenwin- kel III vergrößern und schließlich durch die Taste “Leistungsabminderung” den Stellantrieb auf Mindestleistungsstellung zurückgehen las- sen. -
Seite 15: Luft-Druckwächter
4 - LUFTDRUCKWÄCHTER (A) 4)(A) S. 4 LUFT-DRUCKWÄCHTER Die Einstellung des Luftdruckwächters erfolgt nach allen anderen Brennereinstellungen; der Druckwächter wird auf Skalenbeginn (A) einge- stellt. Mit auf Mindestleistung funktionierendem Bren- ner einen Verbrennungsanalysator in den Schornstein montieren, die Ansaugöffnung des Ventilators langsam schließen (z. -
Seite 16: Brennerbetrieb
BRENNERBETRIEB ORDNUNGSGEMÄSSES (n° = Sekunden ab Zeitpunkt 0) ANFAHREN DES BRENNERS (A) • 0s: Thermostat/Druckwächter TL. • 2s: Das Programm des elektrischen Steu- ergerätes wird aufgerufen. Anfahren Stellmotor: dreht um 90° nach dreht, d.h. heißt bis zum Eingriff des Schalt- stücks am Nokken I (D)S. -
Seite 17: Endkontrollen
ENDKONTROLLEN (bei Brenner in Betrieb) • einen Draht des Mindestgasdruckwächters abtrennen; • den Thermostat/Druckwächter TL öffnen; • den Thermostat/Druckwächter TS öffnen; Der Brenner muss anhalten • Den Luftzuleitungsschlauch zum Druckwäch- ter abtrennen; • den Draht des zweiten Ionisationsfühlers abtrennen; Der Brenner muss in Störabschaltung anhalten Überprüfen, ob die mechanischen Sperren der Einstellvorrichtungen richtig klemmen. -
Seite 18: Öffnung Des Brenners (A)
ÖFFNUNG DES BRENNERS (A): BRENNERÖFFNUNG - Spannung unterbrechen. - Die Schraube 1) herausdrehen und die Bren- nerverkleidung 2) abnehmen. - Gelenk 3) aus dem Skalensegment 4) aus- hängen. - Die Schraube 5) nur im Fall von Modellen mit langem Kopf abnehmen und den Brenner auf den Führungen 6) ca. -
Seite 19: Diagnostik Betriebsablauf
DIAGNOSTIK BETRIEBSABLAUF Die Bedeutung der verschiedenen Anzeigen während des Anlaufprogramms ist in folgender Tabelle erklärt: FARBCODETABELLE Sequenzen Farbcode Vorspülung Zündung Betrieb mit Flamme OK Betrieb mit schwachter Flamme Stromversorgung unter ~ 170V Störabschaltung Fremdlicht Erläuterung: gelb grün ENTRIEGELUNG DES STEUERGERÄTS UND VERWENDUNG DER DIAGNOSTIK Das mitgelieferte Steuergerät verfügt über eine Diagnosefunktion, mit der Ursachen eventueller Betriebsstörungen leicht festgestellt werden kön- nen (Anzeige: ROTE LED). -
Seite 20: Störungen - Ursachen - Abhilfen
Signal Störungen Mögliche Ursache Empfohlene Abhilfe Störabschaltung des Bren- - Ungenügender Gasfluß durch das Magnetventil..Steigern 2 Blinken ners nach der Vorbelüftung, - Eines der beiden Magnetventile öffnet sich nicht..Austauschen und der Sicherheitszeit ohne Flammenbildung. -
Seite 21: Normaler Betrieb / Flammendetektionszeit
Signal Störungen Mögliche Ursache Empfohlene Abhilfe Kein Blinken Brenner geht nicht an 38 - Kein Strom ........Schalter schließen - Anschlüsse kontrollie- 39 - Eine Grenz-oder Sicherheitsfernsteuerung offen. -
Seite 22: Anhang
Fachpersonal nach den im Bestimmungsland gültigen Vorschriften ausgeführt werden. Riello S.p.A. überrnimmt keinerlei Haftung für Änderun- gen oder Anschlüsse, die anders als auf diesen Sche- men dargestellt sind. Gemäß Norm EN 60 335-1 biegsame Kabel verwenden. Alle mit dem Brenner zu verbindenden Kabel sind durch die entsprechenden Kabeldurchgänge zu führen. -
Seite 23: Modulierender Betrieb
ANMERKUNGEN • Die Modelle RS 44/M MZ dreiphasing werden werkseitig für 400 V Stromversorgung vorbereitet. Falls die Stromversorgung 230 V beträgt, den Motoranschluß (Stern- oder Dreieckschaltung) und die Einstellung des Überstromauslösers verändern. • Die Brenner RS 34-44/M MZ sind für intermittierenden Betrieb typgeprüft. Das bedeutet, daß sie - laut Vorschrift - wenigstens einmal pro 24 Stunden ausgeschaltet werden müssen, damit die Steuergeräte eine Prüfung ihrer Funktionstüchtigkeit bei Anfahren durchführen können. -
Seite 24: Schaltplan
Schaltplan INHALT Bezugangabe Betriebsschema RMG/M Betriebsschema Elektroanschlusse vom Installateur auszufüren Elektroanschlusse vom Installateur auszufüren Betriebsschema RWF Bezugangabe / 1 . A 1 Seite Koordinaten... - Seite 33 ZEICHENERKLÄRUNG SCHEMEN Steuergerät Entstörungsfilter Leistungsregler RWF Eingang in Gleichstrom 4...20 mA DC Eingang in Gleichstrom 4...20 mA DC für die Änderung des Fern-Sollwertes Komponenten an Bord der Brenner Komponenten an Bord des Heizkessels Druckfühler Druckfühler Potentiometer für Fern-Sollwert Thermoelementfühler Fühler Pt100 mit 2 Leitern Fühler Pt100 mit 3 Leitern Fühler Pt100 mit 4 Leitern BTEXT...
- Seite 36 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Änderungen vorbehalten!
