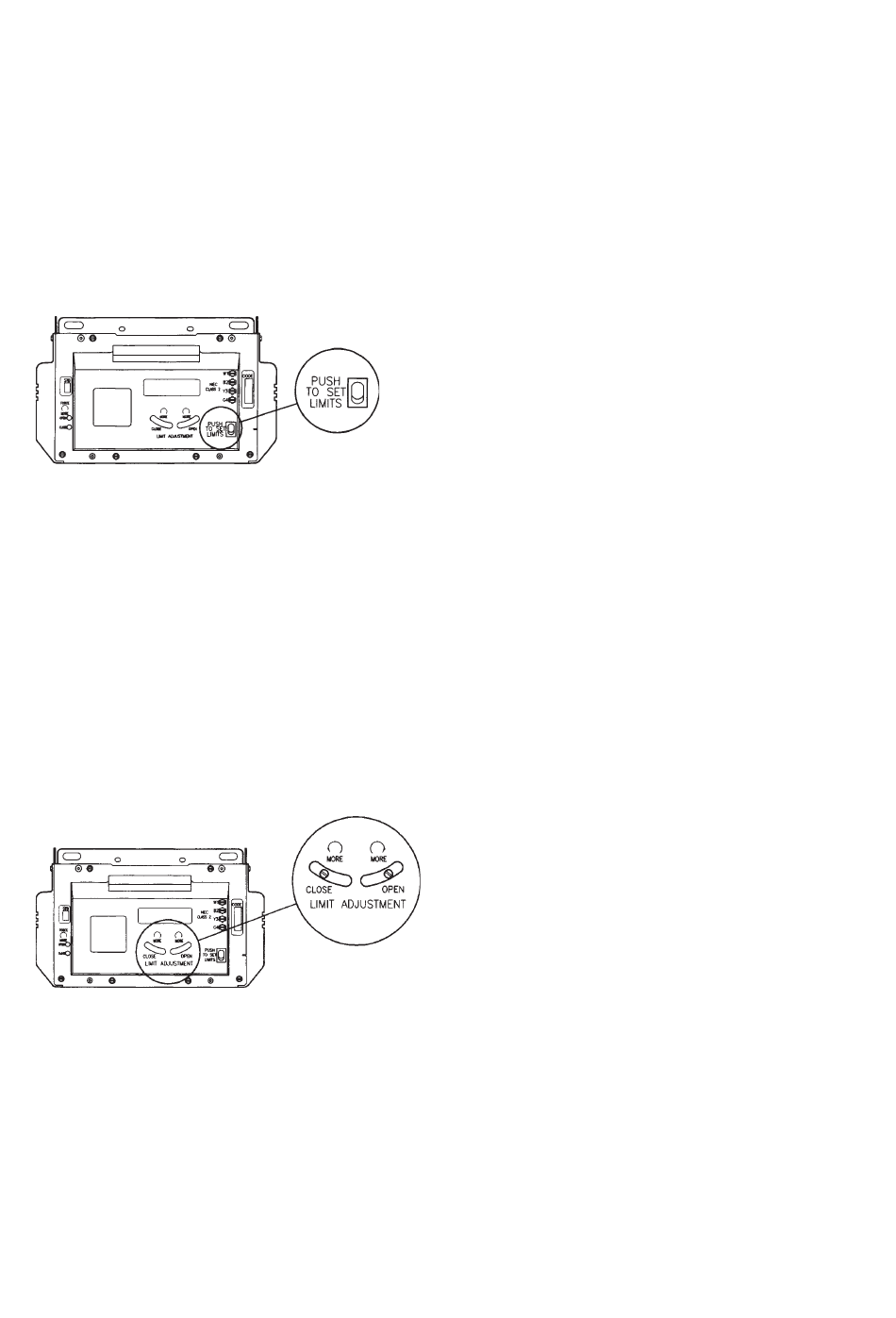

Einstellung Endschalter
auf Antriebsrückseite
Feineinstellung auf
Antriebsrückseite
10
41000501
NETZSPANNUNG ANLEGEN.
Achtung: Kein Verlängerungskabel für permanente
Stromzufuhr
zum
Vorschriftsmäßige Steckdose vom Elektriker
installieren lassen.
-
Stecken Sie den Netzstecker ausschließlich in
eine geerdete Netzsteckdose 220V / 50Hz !
EINSTELLUNG DER ENDSCHALTER.
-
Ziehen Sie die Notentriegelung und geben Sie
diese wieder frei bis der Schnapper in der oberen
Stellung (Betriebsstellung) ist. Heben Sie das Tor
bis der Laufschlitten einschnappt.
-
Stellen Sie den oberen Endschalter ein.
Der Drucktaster befindet sich auf der Rückseite
des Motorkopfes.
Drücken Sie den Taster während sich das Tor
vollständig öffnet und geben Sie den Taster
anschließend frei.
Achtung: Falls das Tor stoppt, stellen Sie die
Öffnungskraft (siehe Schritt 15) nach.
-
Stellen Sie den unteren Endschalter ein.
Drücken Sie den Taster erneut, bis das Tor
vollständig geschlossen ist und stehenbleibt. Geben
Sie den Taster anschließend frei.
Achtung: Betätigen Sie den Taster nicht erneut, die
Endschaltereinstellung ist vorgenommen. Die
Feineinstellung kann später vorgenommen werden.
FEINEINSTELLUNG DER ENDSCHALTER.
Feineinstellung des oberen Endschalters:
-
Öffnen Sie das Tor mit dem Antrieb (mit
Wandtaster).
-
Das gebogene Langloch zur Feineinstellung des
oberen Endschalters befindet sich an der Rückseite
des Motorkopfes.
-
Drehen Sie mit einem kleinen Schraubendreher im
Uhrzeigersinn an der mit OPEN bezeichneten
Schraube um das Tor weiter öffnen zu lassen und
im Gegenuhrzeigersinn um das Tor weniger weit
öffnen zu lassen.
Feineinstellung des unteren Endschalters:
-
Schließen Sie das Tor mit dem Antrieb (mit
Wandtaster).
-
Das gebogene Langloch zur Feineinstellung
des oberen Endschalters befindet sich an der
Rückseite des Motorkopfes.
-
Drehen Sie mit einem kleinen Schraubendreher im
Uhrzeigersinn an der mit CLOSE bezeichneten
Schraube um das Tor weniger weit schließen zu
lassen und im Gegenuhrzeigersinn um das Tor
weiter schließen zu lassen.
12
Antrieb
verwenden.
13
14
