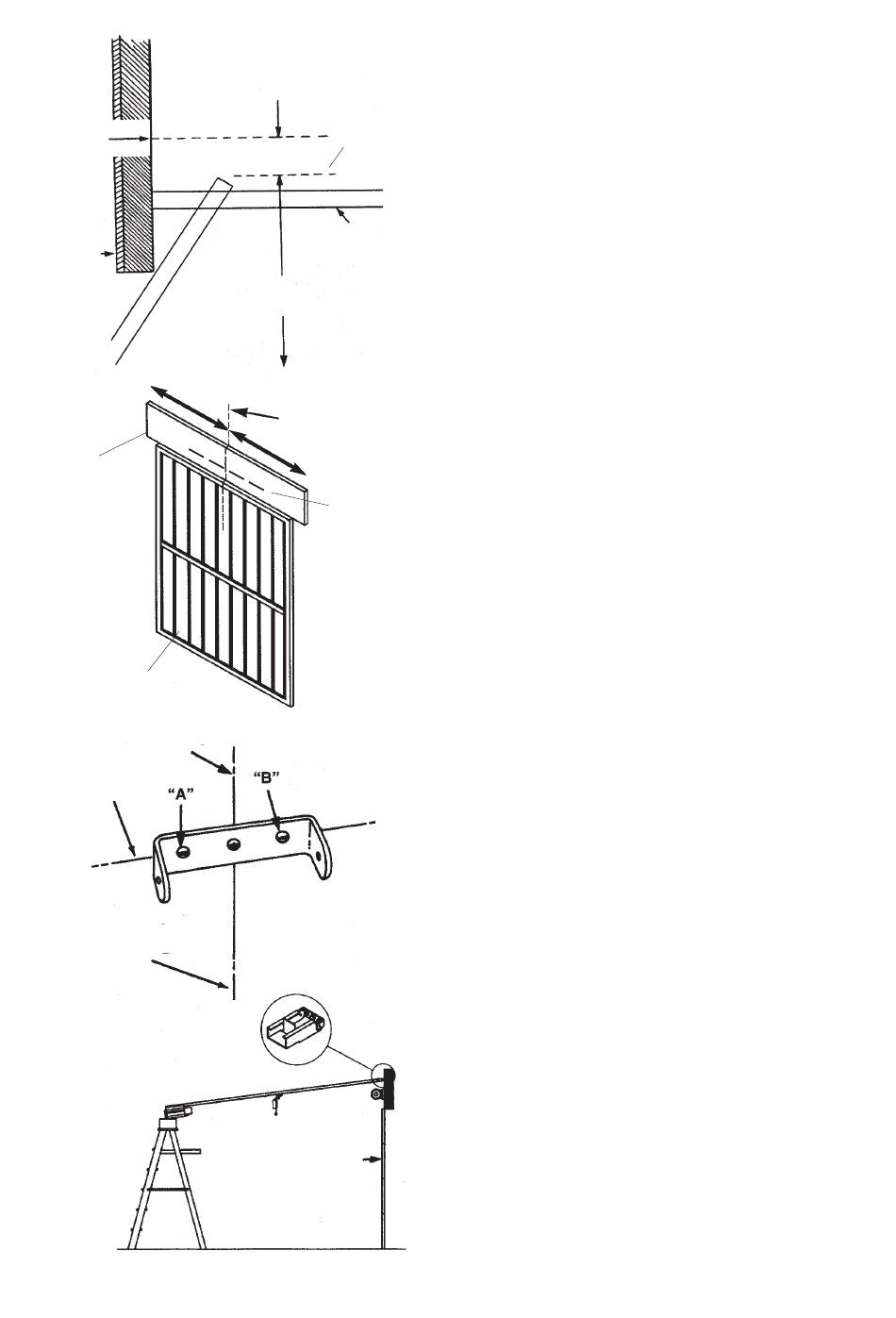

H-Linie
mind 4cm dazu
Sturz
Sturz
Torinnenseite
V-Linie
H-Linie
Tormittellinie
höchster
Toröffnungs-
punkt
Torschiene
bis zum
Boden messen
V-Linie
H-Linie
Sturzbefestigung
Tor
POSITION DER STURZBEFESTIGUNG
FESTLEGEN.
Anmerkung: Der Sturzwinkel muß mindestens 4cm ,
empfohlen wird 6,5cm, über dem höchsten Punkt der
Toröffnungskurve liegen. Er kann auch höher installiert
werden, falls sich die Ausgleichsfeder (z.B. bei Sektio-
naltoren) im Weg befindet.
-
Die obere Kante des Tores beobachten
während Sie es öffnen.
-
Tor anhalten, wenn die obere Kante den
höchsten Punkt erreicht.
-
Den Abstand von der oberen Kante bis
zum Garagenboden messen.
-
4 (bzw. 6,5) cm zu dieser Abmessung hinzufügen.
-
Tor schließen.
-
Den Sturzwinkel auf dieser Höhe mar-
kieren.
-
Falls sich die Feder im Weg befindet, den
Sturzwinkel über der Feder markieren.
-
Auf diesem Punkt eine horizontale Linie
"H" über die Linie "V" ziehen.
ANBRINGUNG DER STURZBEFESTIGUNG
Anmerkung: Der Sturzwinkel muß gut montiert
werden. Nicht montieren auf:
-
Spanplatte
-
Gips, Karton
-
Andere nicht massive Materalien
Sturzbefestigung folgendermaßen anbringen:
-
Alle Löcher liegen auf der H-Linie. Das mittlere
Loch genau im Kreuzungspunkt H-Linie mit
V-Linie (siehe Abbildung).
-
Lochpositionen markieren.
-
Löcher in markierte Positionen bohren.
-
Winkel mit Dübel und Schrauben am Sturz
festschrauben
BEFESTIGUNG DER STURZBEFESTIGUNG AN
DER ANTRIEBSEINHEIT
-
Antriebseinheit an der Sturzbefestigung mit
beiliegendem Stift befestigen und mit Federclip
sichern.
3
4
5
41000501
7
