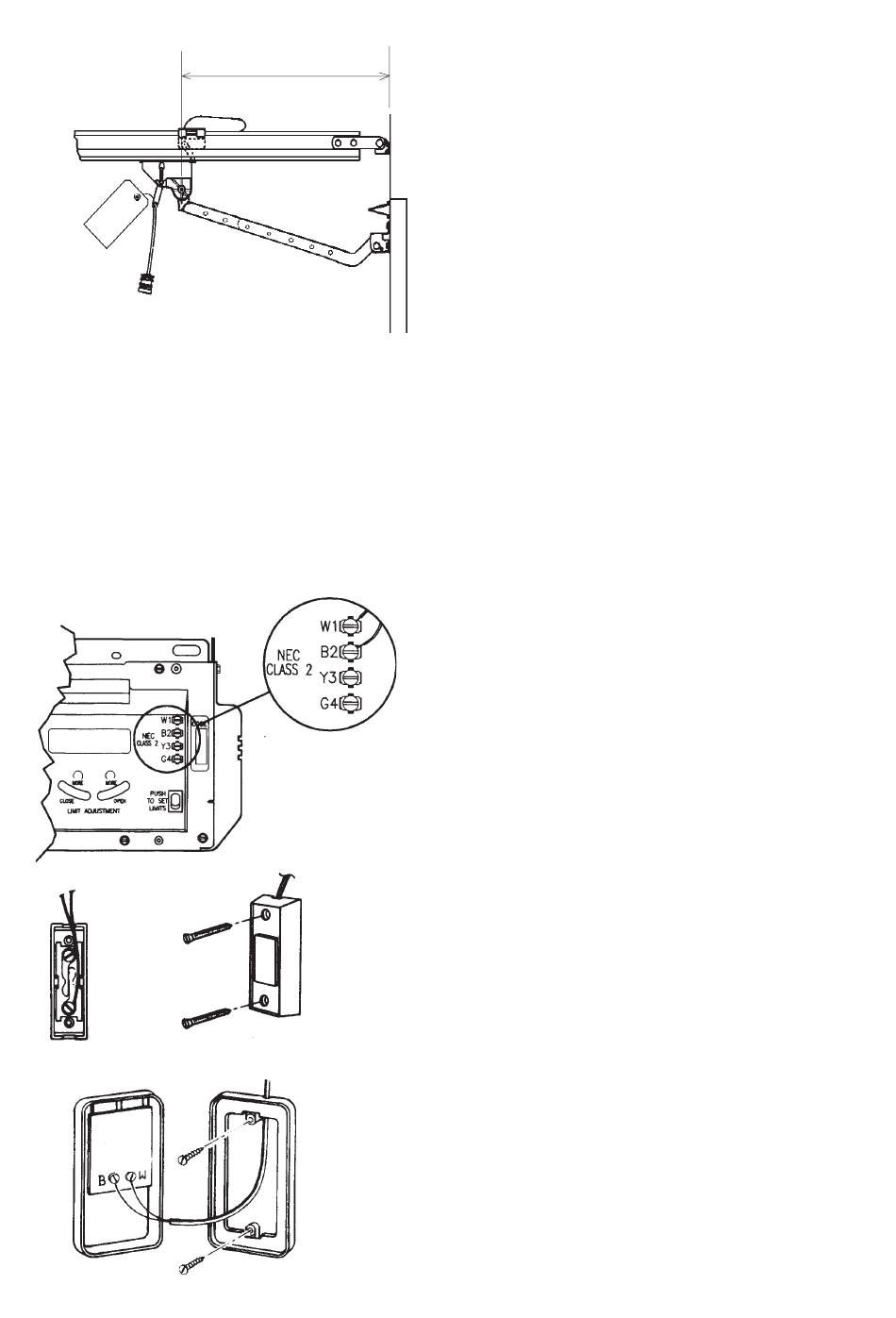

INSTALLATION TORARM.
Hinweis: Entsprechend der Montageart des Antriebes
können einer oder beide Torarme zusammen montiert
werden. Wird nur einer verwendet, so empfiehlt sich
die Verwendung des geraden Torarmes.
-
Gerades Stück des Torarmes am Laufschlitten
mittels Lastösenbolzen und Splint sichern.
-
Kurzes Ende des gebogenen Torarmes in den
Schlitz der Torhalterung einführen und mittels Last-
ösenbolzen und Splint sichern.
-
Notentriegelungsknopf nach unten ziehen, um den
Laufschlitten freizugeben und in Richtung
geschlossenem Tor ziehen.
-
Torarmteile derart verbinden, daß die Überlappung
möglichst groß ist.
-
Schlitten solange verschieben bis die Löcher
übereinander liegen und die Torarmteile mittels
2 Sechskantschrauben und Muttern verbunden
werden können.
INSTALLATION WANDTASTER.
Anmerkung: Der Wandtastertyp ist modellabhängig.
Bringen Sie den Wandtaster außer Reichweite von
Kindern an.
A. Für Wandtaster
Klemmen Sie das Kabel an die Klemmleiste des
Motorkopfes und an den Wandtaster wie folgt an.
Wandtaster
weiße
Klemme W
Ader
blau
gestreifte
Klemme B
Ader
B. Für De Luxe-Wandtasterkonsole:
Klemmen Sie das Kabel an die Klemmleiste des
Motorkopfes und der Wandtasterkonsole wie folgt an.
Achtung: Die Urlaubssperre muß abgeschaltet sein
damit der Antrieb funktioniert.
Die Beleuchtung kann mit der Wandtasterkonsole
jederzeit ein und ausgeschaltet werden.
Wandtasterkonsole
weiße
Klemme W
Ader
blau
gestreifte
Klemme B
Ader
10
11
Klemmleiste Motorkopf
Klemme W1
Klemme B2
Klemmleiste Motorkopf
Klemme W1
Klemme B2
