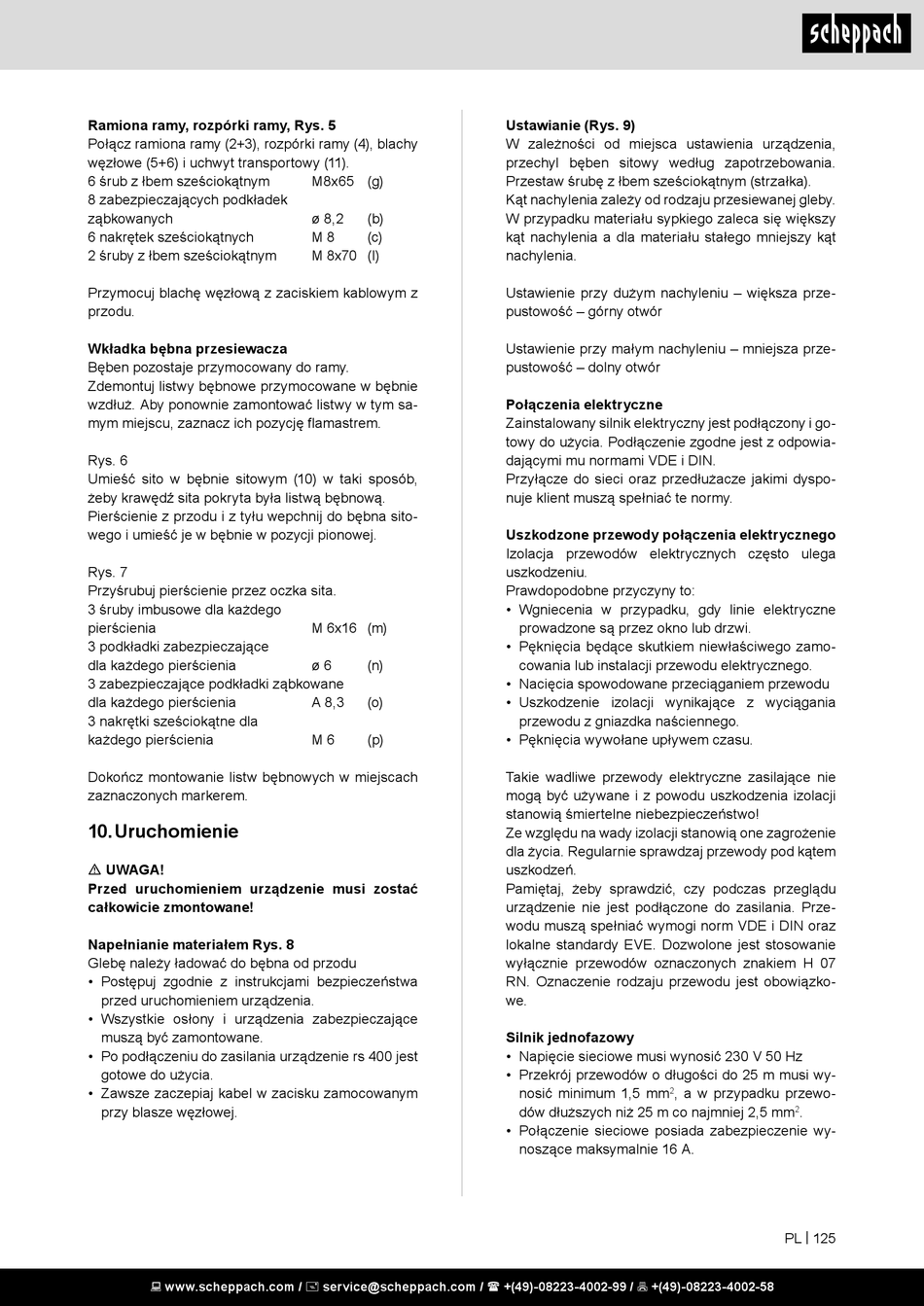

Ramiona ramy, rozpórki ramy, Rys. 5
Połącz ramiona ramy (2+3), rozpórki ramy (4), blachy
węzłowe (5+6) i uchwyt transportowy (11).
6 śrub z łbem sześciokątnym
8 zabezpieczających podkładek
ząbkowanych
6 nakrętek sześciokątnych
2 śruby z łbem sześciokątnym
Przymocuj blachę węzłową z zaciskiem kablowym z
przodu.
Wkładka bębna przesiewacza
Bęben pozostaje przymocowany do ramy.
Zdemontuj listwy bębnowe przymocowane w bębnie
wzdłuż. Aby ponownie zamontować listwy w tym sa-
mym miejscu, zaznacz ich pozycję flamastrem.
Rys. 6
Umieść sito w bębnie sitowym (10) w taki sposób,
żeby krawędź sita pokryta była listwą bębnową.
Pierścienie z przodu i z tyłu wepchnij do bębna sito-
wego i umieść je w bębnie w pozycji pionowej.
Rys. 7
Przyśrubuj pierścienie przez oczka sita.
3 śruby imbusowe dla każdego
pierścienia
3 podkładki zabezpieczające
dla każdego pierścienia
3 zabezpieczające podkładki ząbkowane
dla każdego pierścienia
3 nakrętki sześciokątne dla
każdego pierścienia
Dokończ montowanie listw bębnowych w miejscach
zaznaczonych markerem.

10. Uruchomienie

m UWAGA!
Przed uruchomieniem urządzenie musi zostać
całkowicie zmontowane!
Napełnianie materiałem Rys. 8
Glebę należy ładować do bębna od przodu
• Postępuj zgodnie z instrukcjami bezpieczeństwa
przed uruchomieniem urządzenia.
• Wszystkie osłony i urządzenia zabezpieczające
muszą być zamontowane.
• Po podłączeniu do zasilania urządzenie rs 400 jest
gotowe do użycia.
• Zawsze zaczepiaj kabel w zacisku zamocowanym
przy blasze węzłowej.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
M8x65 (g)
ø 8,2 (b)
M 8 (c)
M 8x70 (l)
M 6x16 (m)
ø 6 (n)
A 8,3 (o)
M 6 (p)
Ustawianie (Rys. 9)
W zależności od miejsca ustawienia urządzenia,
przechyl bęben sitowy według zapotrzebowania.
Przestaw śrubę z łbem sześciokątnym (strzałka).
Kąt nachylenia zależy od rodzaju przesiewanej gleby.
W przypadku materiału sypkiego zaleca się większy
kąt nachylenia a dla materiału stałego mniejszy kąt
nachylenia.
Ustawienie przy dużym nachyleniu – większa prze-
pustowość – górny otwór
Ustawienie przy małym nachyleniu – mniejsza prze-
pustowość – dolny otwór
Połączenia elektryczne
Zainstalowany silnik elektryczny jest podłączony i go-
towy do użycia. Podłączenie zgodne jest z odpowia-
dającymi mu normami VDE i DIN.
Przyłącze do sieci oraz przedłużacze jakimi dyspo-
nuje klient muszą spełniać te normy.
Uszkodzone przewody połączenia elektrycznego
Izolacja przewodów elektrycznych często ulega
uszkodzeniu.
Prawdopodobne przyczyny to:
• Wgniecenia w przypadku, gdy linie elektryczne
prowadzone są przez okno lub drzwi.
• Pęknięcia będące skutkiem niewłaściwego zamo-
cowania lub instalacji przewodu elektrycznego.
• Nacięcia spowodowane przeciąganiem przewodu
• Uszkodzenie izolacji wynikające z wyciągania
przewodu z gniazdka naściennego.
• Pęknięcia wywołane upływem czasu.
Takie wadliwe przewody elektryczne zasilające nie
mogą być używane i z powodu uszkodzenia izolacji
stanowią śmiertelne niebezpieczeństwo!
Ze względu na wady izolacji stanowią one zagrożenie
dla życia. Regularnie sprawdzaj przewody pod kątem
uszkodzeń.
Pamiętaj, żeby sprawdzić, czy podczas przeglądu
urządzenie nie jest podłączone do zasilania. Prze-
wodu muszą spełniać wymogi norm VDE i DIN oraz
lokalne standardy EVE. Dozwolone jest stosowanie
wyłącznie przewodów oznaczonych znakiem H 07
RN. Oznaczenie rodzaju przewodu jest obowiązko-
we.
Silnik jednofazowy
• Napięcie sieciowe musi wynosić 230 V 50 Hz
• Przekrój przewodów o długości do 25 m musi wy-
nosić minimum 1,5 mm , a w przypadku przewo-
2
dów dłuższych niż 25 m co najmniej 2,5 mm
• Połączenie sieciowe posiada zabezpieczenie wy-
noszące maksymalnie 16 A.
.
2
