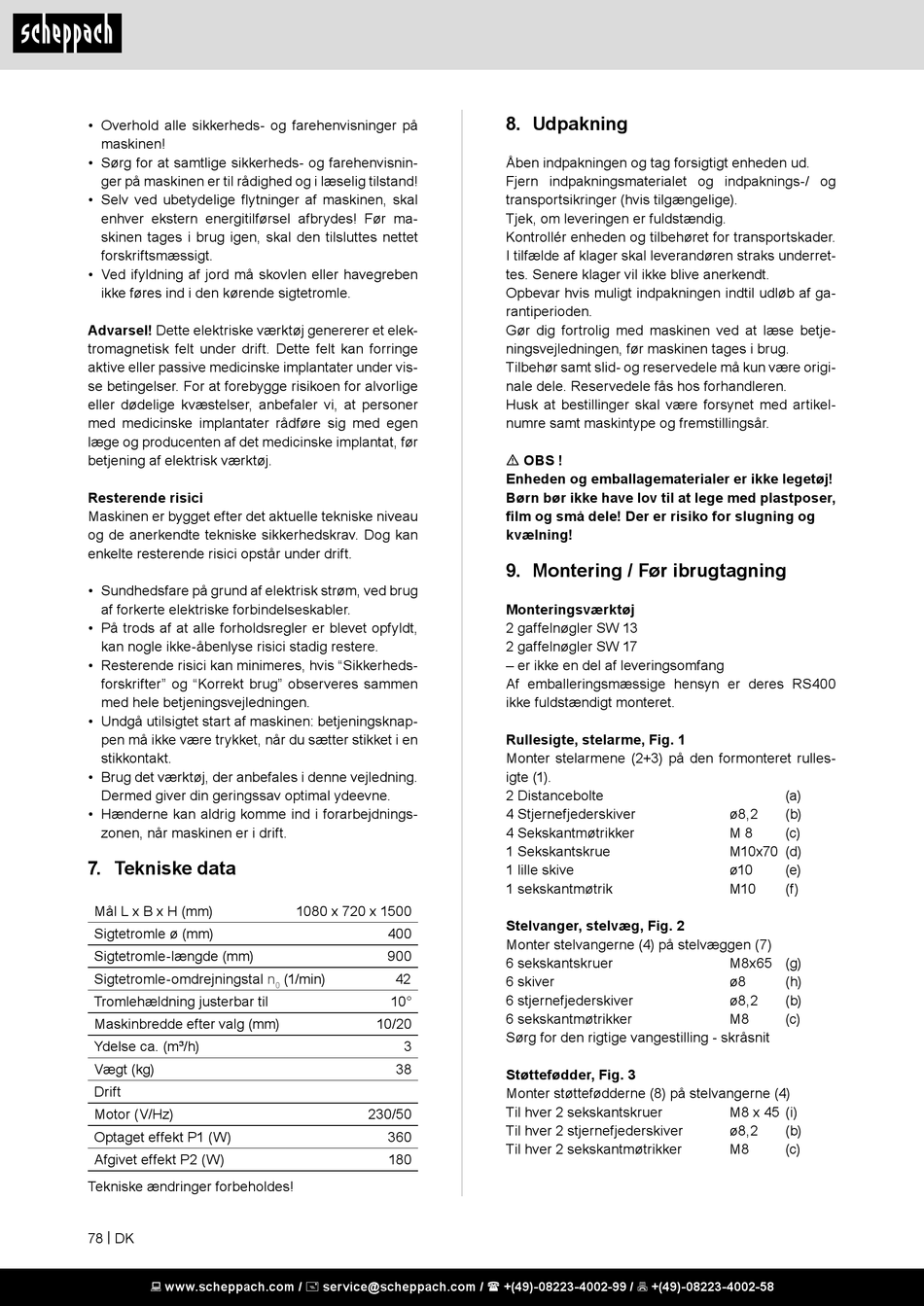

• Overhold alle sikkerheds- og farehenvisninger på
maskinen!
• Sørg for at samtlige sikkerheds- og farehenvisnin-
ger på maskinen er til rådighed og i læselig tilstand!
• Selv ved ubetydelige flytninger af maskinen, skal
enhver ekstern energitilførsel afbrydes! Før ma-
skinen tages i brug igen, skal den tilsluttes nettet
forskriftsmæssigt.
• Ved ifyldning af jord må skovlen eller havegreben
ikke føres ind i den kørende sigtetromle.
Advarsel! Dette elektriske værktøj genererer et elek-
tromagnetisk felt under drift. Dette felt kan forringe
aktive eller passive medicinske implantater under vis-
se betingelser. For at forebygge risikoen for alvorlige
eller dødelige kvæstelser, anbefaler vi, at personer
med medicinske implantater rådføre sig med egen
læge og producenten af det medicinske implantat, før
betjening af elektrisk værktøj.
Resterende risici
Maskinen er bygget efter det aktuelle tekniske niveau
og de anerkendte tekniske sikkerhedskrav. Dog kan
enkelte resterende risici opstår under drift.
• Sundhedsfare på grund af elektrisk strøm, ved brug
af forkerte elektriske forbindelseskabler.
• På trods af at alle forholdsregler er blevet opfyldt,
kan nogle ikke-åbenlyse risici stadig restere.
• Resterende risici kan minimeres, hvis "Sikkerheds-
forskrifter" og "Korrekt brug" observeres sammen
med hele betjeningsvejledningen.
• Undgå utilsigtet start af maskinen: betjeningsknap-
pen må ikke være trykket, når du sætter stikket i en
stikkontakt.
• Brug det værktøj, der anbefales i denne vejledning.
Dermed giver din geringssav optimal ydeevne.
• Hænderne kan aldrig komme ind i forarbejdnings-
zonen, når maskinen er i drift.

7. Tekniske data

Mål L x B x H (mm)
Sigtetromle ø (mm)
Sigtetromle-længde (mm)
Sigtetromle-omdrejningstal
Tromlehældning justerbar til
Maskinbredde efter valg (mm)
Ydelse ca. (m³/h)
Vægt (kg)
Drift
Motor (V/Hz)
Optaget effekt P1 (W)
Afgivet effekt P2 (W)
Tekniske ændringer forbeholdes!
78 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1080 x 720 x 1500
400
900
n (1/min) 42
0
10°
10/20
3
38
230/50
360
180

8. Udpakning

Åben indpakningen og tag forsigtigt enheden ud.
Fjern indpakningsmaterialet og indpaknings-/ og
transportsikringer (hvis tilgængelige).
Tjek, om leveringen er fuldstændig.
Kontrollér enheden og tilbehøret for transportskader.
I tilfælde af klager skal leverandøren straks underret-
tes. Senere klager vil ikke blive anerkendt.
Opbevar hvis muligt indpakningen indtil udløb af ga-
rantiperioden.
Gør dig fortrolig med maskinen ved at læse betje-
ningsvejledningen, før maskinen tages i brug.
Tilbehør samt slid- og reservedele må kun være origi-
nale dele. Reservedele fås hos forhandleren.
Husk at bestillinger skal være forsynet med artikel-
numre samt maskintype og fremstillingsår.
m OBS !
Enheden og emballagematerialer er ikke legetøj!
Børn bør ikke have lov til at lege med plastposer,
film og små dele! Der er risiko for slugning og
kvælning!
9. Montering / Før ibrugtagning
Monteringsværktøj
2 gaffelnøgler SW 13
2 gaffelnøgler SW 17
– er ikke en del af leveringsomfang
Af emballeringsmæssige hensyn er deres RS400
ikke fuldstændigt monteret.
Rullesigte, stelarme, Fig. 1
Monter stelarmene (2+3) på den formonteret rulles-
igte (1).
2 Distancebolte
4 Stjernefjederskiver
4 Sekskantmøtrikker
1 Sekskantskrue
1 lille skive
1 sekskantmøtrik
Stelvanger, stelvæg, Fig. 2
Monter stelvangerne (4) på stelvæggen (7)
6 sekskantskruer
6 skiver
6 stjernefjederskiver
6 sekskantmøtrikker
Sørg for den rigtige vangestilling - skråsnit
Støttefødder, Fig. 3
Monter støttefødderne (8) på stelvangerne (4)
Til hver 2 sekskantskruer
Til hver 2 stjernefjederskiver
Til hver 2 sekskantmøtrikker
(a)
ø8,2 (b)
M 8 (c)
M10x70 (d)
ø10 (e)
M10 (f)
M8x65 (g)
ø8 (h)
ø8,2 (b)
M8 (c)
M8 x 45 (i)
ø8,2 (b)
M8 (c)
