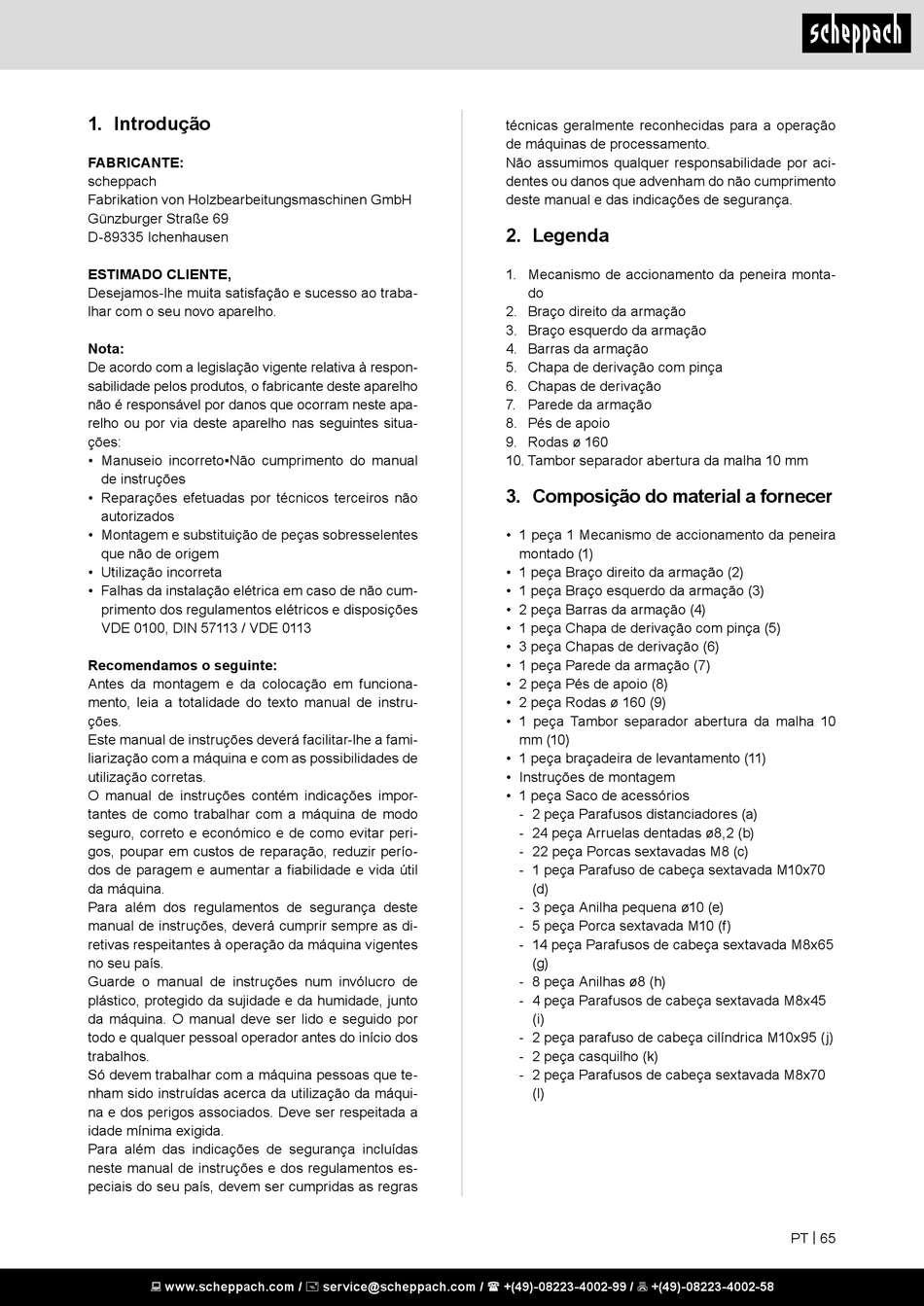

1. Introdução
FABRICANTE:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
ESTIMADO CLIENTE,
Desejamos-lhe muita satisfação e sucesso ao traba-
lhar com o seu novo aparelho.
Nota:
De acordo com a legislação vigente relativa à respon-
sabilidade pelos produtos, o fabricante deste aparelho
não é responsável por danos que ocorram neste apa-
relho ou por via deste aparelho nas seguintes situa-
ções:
• Manuseio incorreto▪Não cumprimento do manual
de instruções
• Reparações efetuadas por técnicos terceiros não
autorizados
• Montagem e substituição de peças sobresselentes
que não de origem
• Utilização incorreta
• Falhas da instalação elétrica em caso de não cum-
primento dos regulamentos elétricos e disposições
VDE 0100, DIN 57113 / VDE 0113
Recomendamos o seguinte:
Antes da montagem e da colocação em funciona-
mento, leia a totalidade do texto manual de instru-
ções.
Este manual de instruções deverá facilitar-lhe a fami-
liarização com a máquina e com as possibilidades de
utilização corretas.
O manual de instruções contém indicações impor-
tantes de como trabalhar com a máquina de modo
seguro, correto e económico e de como evitar peri-
gos, poupar em custos de reparação, reduzir perío-
dos de paragem e aumentar a fiabilidade e vida útil
da máquina.
Para além dos regulamentos de segurança deste
manual de instruções, deverá cumprir sempre as di-
retivas respeitantes à operação da máquina vigentes
no seu país.
Guarde o manual de instruções num invólucro de
plástico, protegido da sujidade e da humidade, junto
da máquina. O manual deve ser lido e seguido por
todo e qualquer pessoal operador antes do início dos
trabalhos.
Só devem trabalhar com a máquina pessoas que te-
nham sido instruídas acerca da utilização da máqui-
na e dos perigos associados. Deve ser respeitada a
idade mínima exigida.
Para além das indicações de segurança incluídas
neste manual de instruções e dos regulamentos es-
peciais do seu país, devem ser cumpridas as regras
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
técnicas geralmente reconhecidas para a operação
de máquinas de processamento.
Não assumimos qualquer responsabilidade por aci-
dentes ou danos que advenham do não cumprimento
deste manual e das indicações de segurança.

2. Legenda

1. Mecanismo de accionamento da peneira monta-
do
2. Braço direito da armação
3. Braço esquerdo da armação
4. Barras da armação
5. Chapa de derivação com pinça
6. Chapas de derivação
7. Parede da armação
8. Pés de apoio
9. Rodas ø 160
10. Tambor separador abertura da malha 10 mm
3. Composição do material a fornecer
• 1 peça 1 Mecanismo de accionamento da peneira
montado (1)
• 1 peça Braço direito da armação (2)
• 1 peça Braço esquerdo da armação (3)
• 2 peça Barras da armação (4)
• 1 peça Chapa de derivação com pinça (5)
• 3 peça Chapas de derivação (6)
• 1 peça Parede da armação (7)
• 2 peça Pés de apoio (8)
• 2 peça Rodas ø 160 (9)
• 1 peça Tambor separador abertura da malha 10
mm (10)
• 1 peça braçadeira de levantamento (11)
• Instruções de montagem
• 1 peça Saco de acessórios
- 2 peça Parafusos distanciadores (a)
- 24 peça Arruelas dentadas ø8,2 (b)
- 22 peça Porcas sextavadas M8 (c)
- 1 peça Parafuso de cabeça sextavada M10x70
(d)
- 3 peça Anilha pequena ø10 (e)
- 5 peça Porca sextavada M10 (f)
- 14 peça Parafusos de cabeça sextavada M8x65
(g)
- 8 peça Anilhas ø8 (h)
- 4 peça Parafusos de cabeça sextavada M8x45
(i)
- 2 peça parafuso de cabeça cilíndrica M10x95 (j)
- 2 peça casquilho (k)
- 2 peça Parafusos de cabeça sextavada M8x70
(l)
