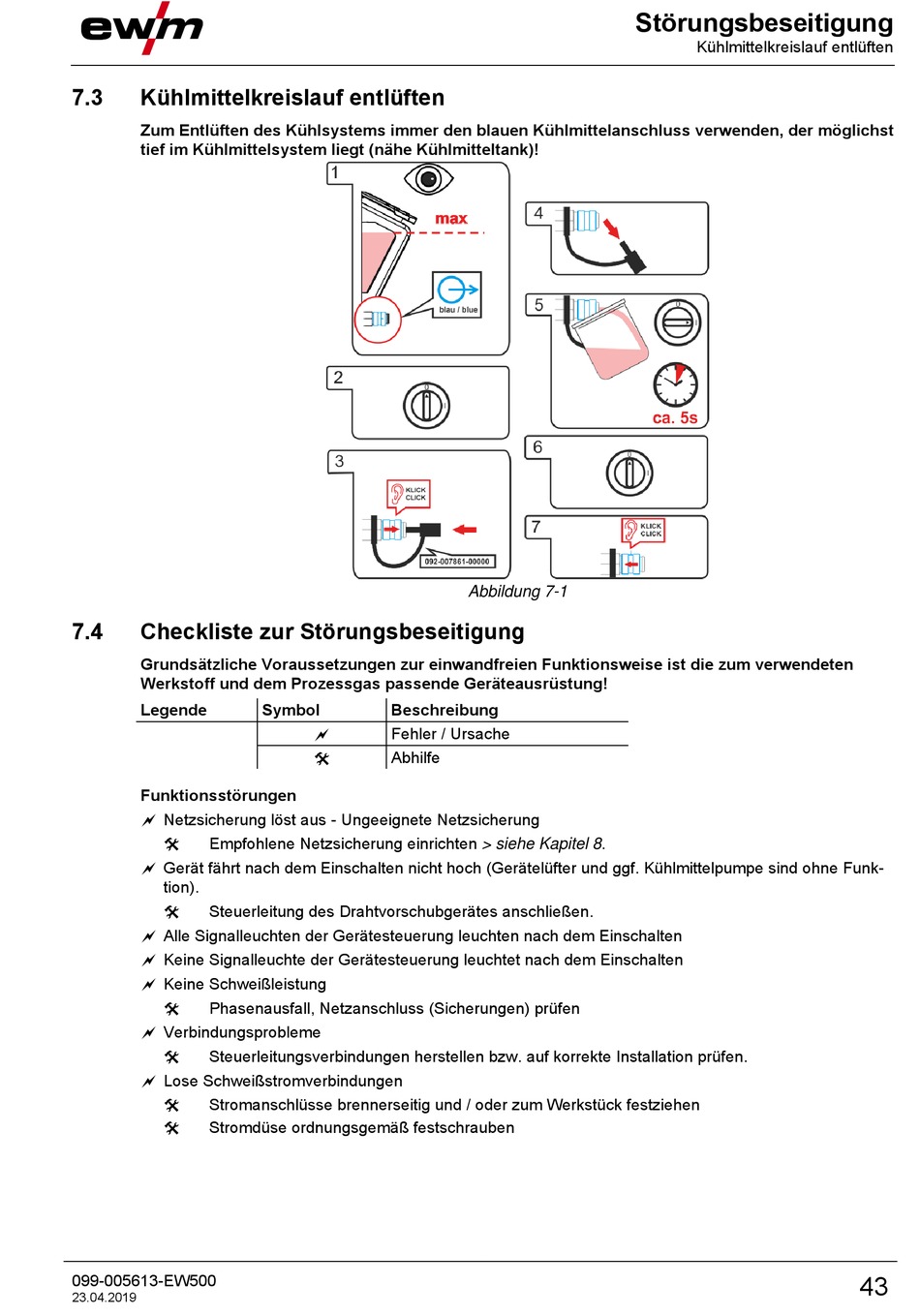

7.3
Kühlmittelkreislauf entlüften
Zum Entlüften des Kühlsystems immer den blauen Kühlmittelanschluss verwenden, der möglichst
tief im Kühlmittelsystem liegt (nähe Kühlmitteltank)!
7.4
Checkliste zur Störungsbeseitigung
Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendeten
Werkstoff und dem Prozessgas passende Geräteausrüstung!
Legende
Funktionsstörungen
Netzsicherung löst aus - Ungeeignete Netzsicherung
Empfohlene Netzsicherung einrichten > siehe Kapitel 8.
Gerät fährt nach dem Einschalten nicht hoch (Gerätelüfter und ggf. Kühlmittelpumpe sind ohne Funk-
tion).
Steuerleitung des Drahtvorschubgerätes anschließen.
Alle Signalleuchten der Gerätesteuerung leuchten nach dem Einschalten
Keine Signalleuchte der Gerätesteuerung leuchtet nach dem Einschalten
Keine Schweißleistung
Phasenausfall, Netzanschluss (Sicherungen) prüfen
Verbindungsprobleme
Steuerleitungsverbindungen herstellen bzw. auf korrekte Installation prüfen.
Lose Schweißstromverbindungen
Stromanschlüsse brennerseitig und / oder zum Werkstück festziehen
Stromdüse ordnungsgemäß festschrauben
099-005613-EW500
23.04.2019
Symbol
Beschreibung
Fehler / Ursache
Abhilfe
Störungsbeseitigung
Abbildung 7-1
Kühlmittelkreislauf entlüften
43
