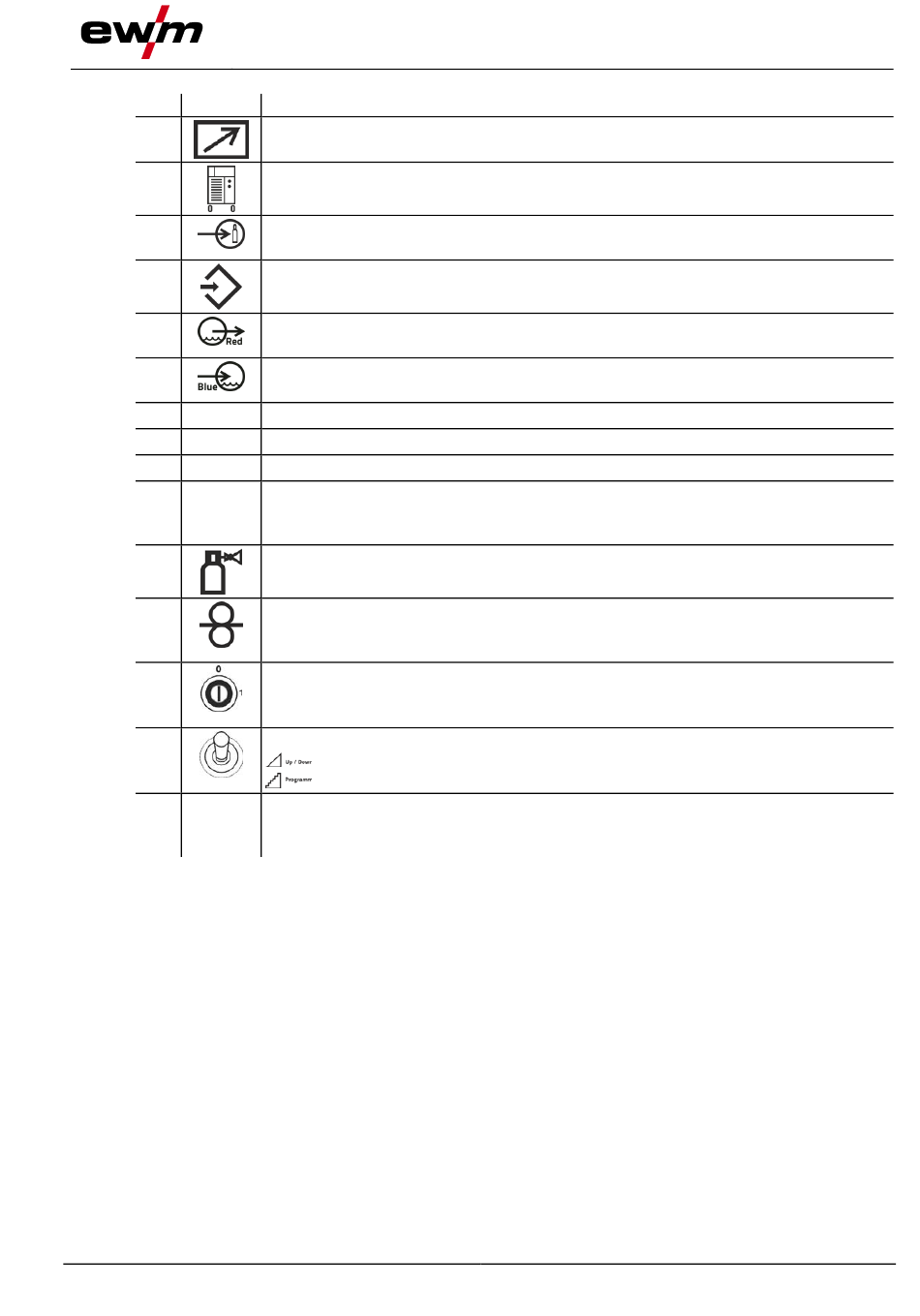

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
099-005613-EW500
23.04.2019
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Fernsteller etc.)
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Schutzgasanschluss (Eingang)
Anschlussnippel G¼"
Anschlussbuchse 14-polig
Steuerleitung Drahtvorschubgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schutzklappe Drahtspule
Drahtspulenaufnahme
Drahtvorschubantrieb
Beleuchtung, Innenraum
Die Beleuchtung wird im Energiesparmodus und beim E-Hand- und WIG-Schweißen
abgeschaltet.
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.2.3
Drucktaste Drahteinfädeln
Zum spannungs- und gasfreien Einfädeln der Drahtelektrode durch das Schlauchpaket
bis zum Schweißbrenner.
Schlüsselschalter zum Schutz gegen unbefugte Benutzung > siehe Kapitel 5.7
1 ---------- Änderungen möglich
0 ---------- Änderungen nicht möglich
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
--- Schweißleistung stufenlos einstellen
--- Programme oder JOBs umschalten
Schutzklappe, Drahtvorschubantrieb
Auf der Innenseite der Schutzklappe befinden sich die Schweißaufgabenübersichten
(JOB-List) zu den entsprechenden Schweißgeräteserien.
Rückansicht / Seitenansicht von links
13
