5.3.2
Anschluss Schweißbrenner
Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen!
Bei nicht sachgemäß angeschlossenen Kühlmittelleitungen oder der Verwendung eines gasge-
kühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es können Geräteschä-
den auftreten.
•
Alle Kühlmittelleitungen ordnungsgemäß anschließen!
•
Schlauchpaket und Brennerschlauchpaket komplett ausrollen!
•
Maximale Schlauchpaketlänge beachten > siehe Kapitel 5.1.2.2.
•
Bei Verwendung eines gasgekühlten Schweißbrenners, Kühlmittelkreislauf mit einer
Schlauchbrücke herstellen > siehe Kapitel 9.
Ab Werk ist der Eurozentralanschluss mit einem Führungsrohr für Schweißbrenner mit Drahtführungssee-
le ausgestattet. Wird ein Schweißbrenner mit Drahtführungsspirale verwendet, muss umgerüstet werden!
•
Schweißbrenner mit Drahtführungsseele > mit Führungsrohr betreiben!
•
Schweißbrenner mit Drahtführungsspirale > mit Kapillarrohr betreiben!
Entsprechend Drahtelektrodendurchmesser und Drahtelektrodenart muss entweder eine
Drahtführungsspirale oder Drahtführungsseele mit passendem Innendurchmesser im
Schweißbrenner eingesetzt werden!
Empfehlung:
•
Zum Schweißen harter, unlegierter Drahtelektroden (Stahl) Drahtführungsspirale Stahl verwenden.
•
Zum Schweißen harter, hochlegierter Drahtelektroden (CrNi) Drahtführungsspirale Chrom Nickel ver-
wenden.
•
Zum Schweißen oder Löten weicher Drahtelektroden, hochlegierter Drahtelektroden oder Aluminium-
werkstoffen eine Drahtführungsseele, z.B. Kunststoff- oder Teflonseele verwenden.

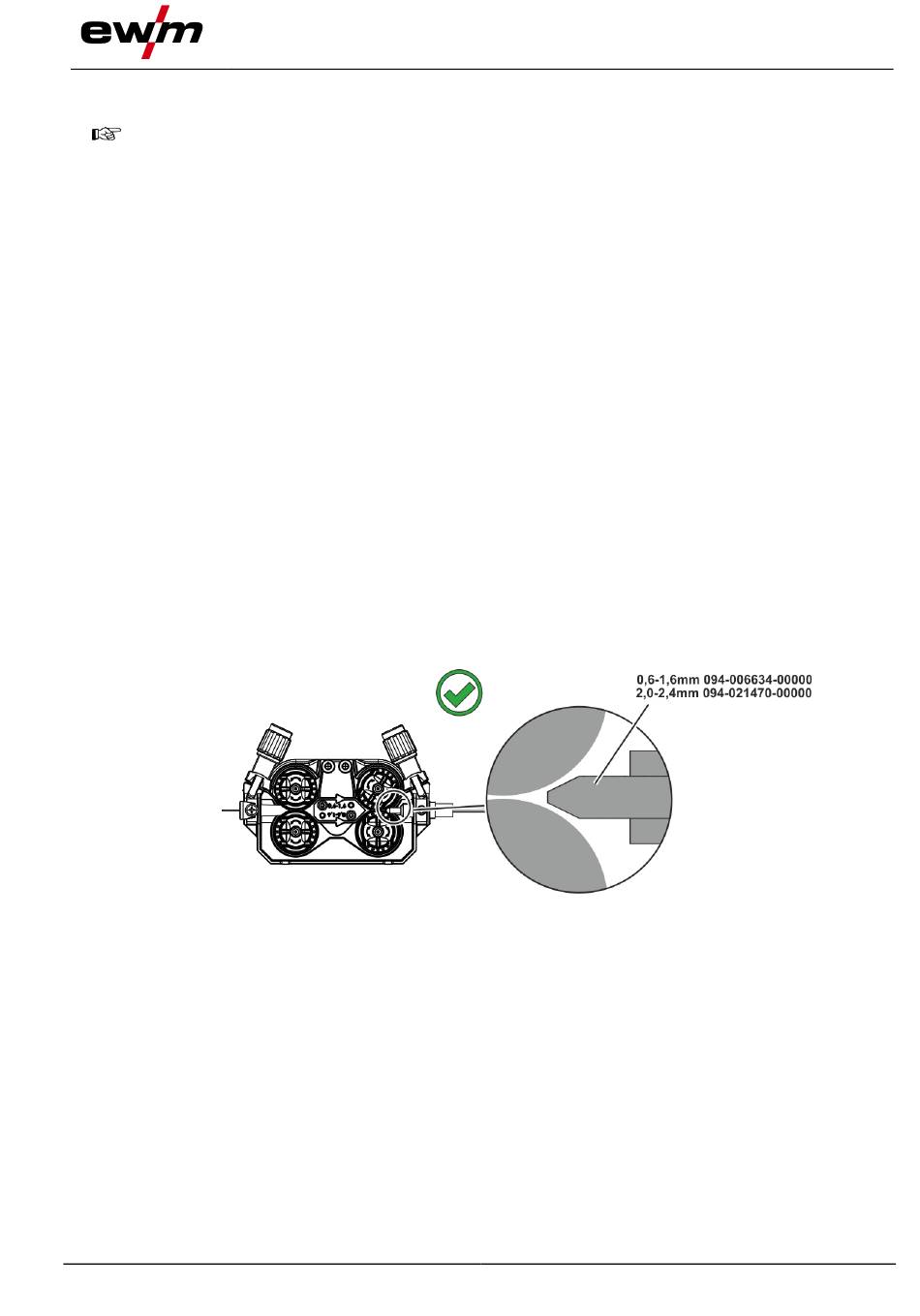

Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsspirale:
•
Eurozentralanschluss auf korrekten Sitz des Kapillarrohrs hin prüfen!
099-005613-EW500
23.04.2019
Aufbau und Funktion
Abbildung 5-9
MIG/MAG-Schweißen
23
