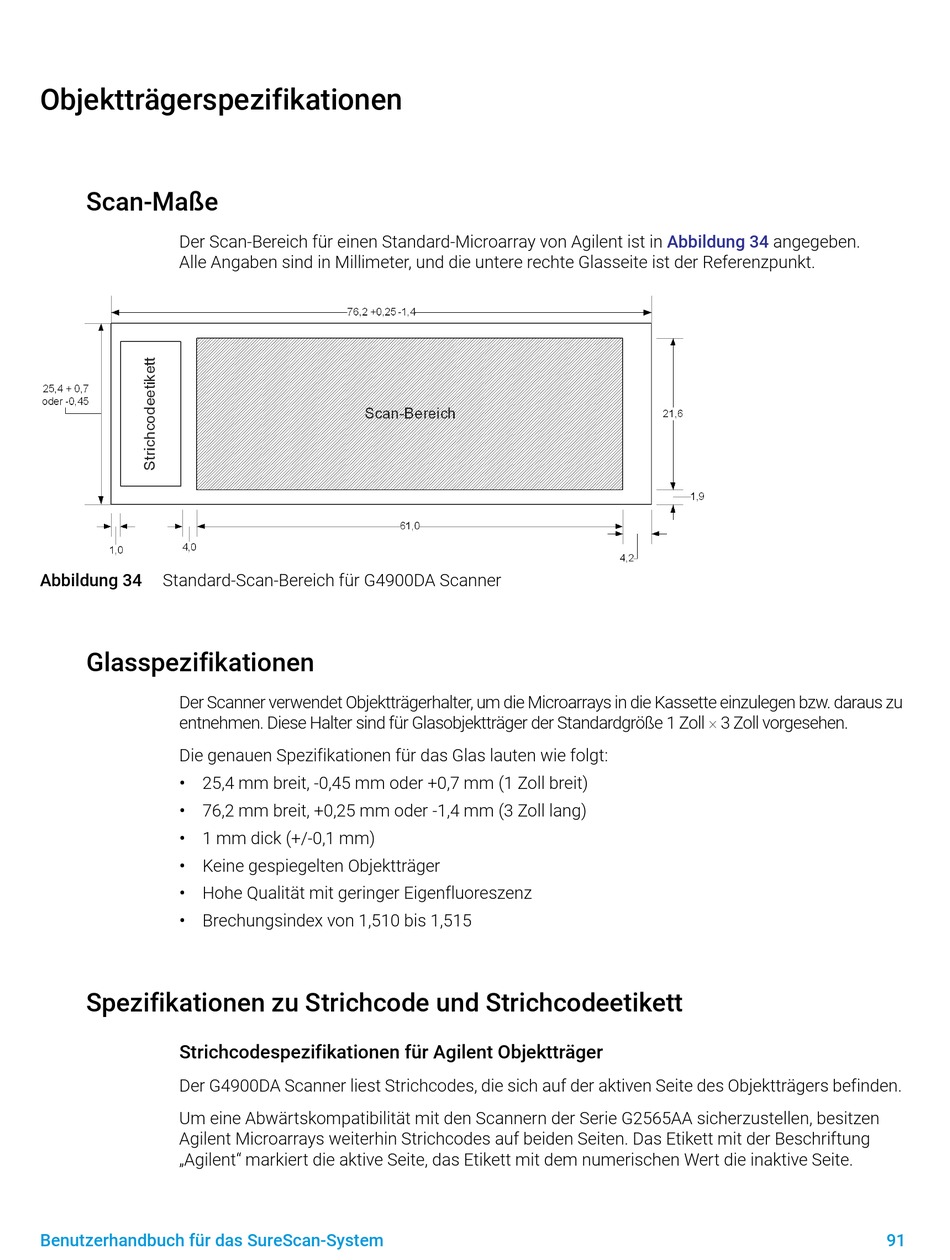

Objektträgerspezifikationen
Scan-Maße
Der Scan-Bereich für einen Standard-Microarray von Agilent ist in
Alle Angaben sind in Millimeter, und die untere rechte Glasseite ist der Referenzpunkt.
Abbildung 34
Standard-Scan-Bereich für G4900DA Scanner
Glasspezifikationen
Der Scanner verwendet Objektträgerhalter, um die Microarrays in die Kassette einzulegen bzw. daraus zu
entnehmen. Diese Halter sind für Glasobjektträger der Standardgröße 1 Zoll 3 Zoll vorgesehen.
Die genauen Spezifikationen für das Glas lauten wie folgt:
• 25,4 mm breit, -0,45 mm oder +0,7 mm (1 Zoll breit)
• 76,2 mm breit, +0,25 mm oder -1,4 mm (3 Zoll lang)
• 1 mm dick (+/-0,1 mm)
• Keine gespiegelten Objektträger
• Hohe Qualität mit geringer Eigenfluoreszenz
• Brechungsindex von 1,510 bis 1,515
Spezifikationen zu Strichcode und Strichcodeetikett
Strichcodespezifikationen für Agilent Objektträger
Der G4900DA Scanner liest Strichcodes, die sich auf der aktiven Seite des Objektträgers befinden.
Um eine Abwärtskompatibilität mit den Scannern der Serie G2565AA sicherzustellen, besitzen
Agilent Microarrays weiterhin Strichcodes auf beiden Seiten. Das Etikett mit der Beschriftung
„Agilent" markiert die aktive Seite, das Etikett mit dem numerischen Wert die inaktive Seite.
Benutzerhandbuch für das SureScan-System
Abbildung 34
angegeben.
