Knauer Azura ECD 2.1 Betriebsanleitung Seite 87

I/O auf der Rückseite
Die Outputs können auch über zeitgesteuerte Ereignisse unter der Regis-
terkarte Events geschaltet werden. Durch Öffnen eines 'New event' unter
dem Drop-Down-Menü Events kann eine neue Ereignistabelle/Datei
erstellt werden. Anschließend wird der Event-Editor geöffnet. Wählen
Sie das Ereignis 'Output A' und weisen Sie unter dem Wertefeld einen
Zeitpunkt zu, zu dem der Output geschaltet werden soll und wählen
Sie, welcher Output aktiviert werden soll (Relais, Aux). Siehe Beispiel in
Abb. 68. Achten Sie darauf, einen zweiten Schritt zu programmieren, um
den Output wieder zu inaktivieren und ihn wieder in seinen ursprüngli-
chen inaktiven Zustand zu versetzen.

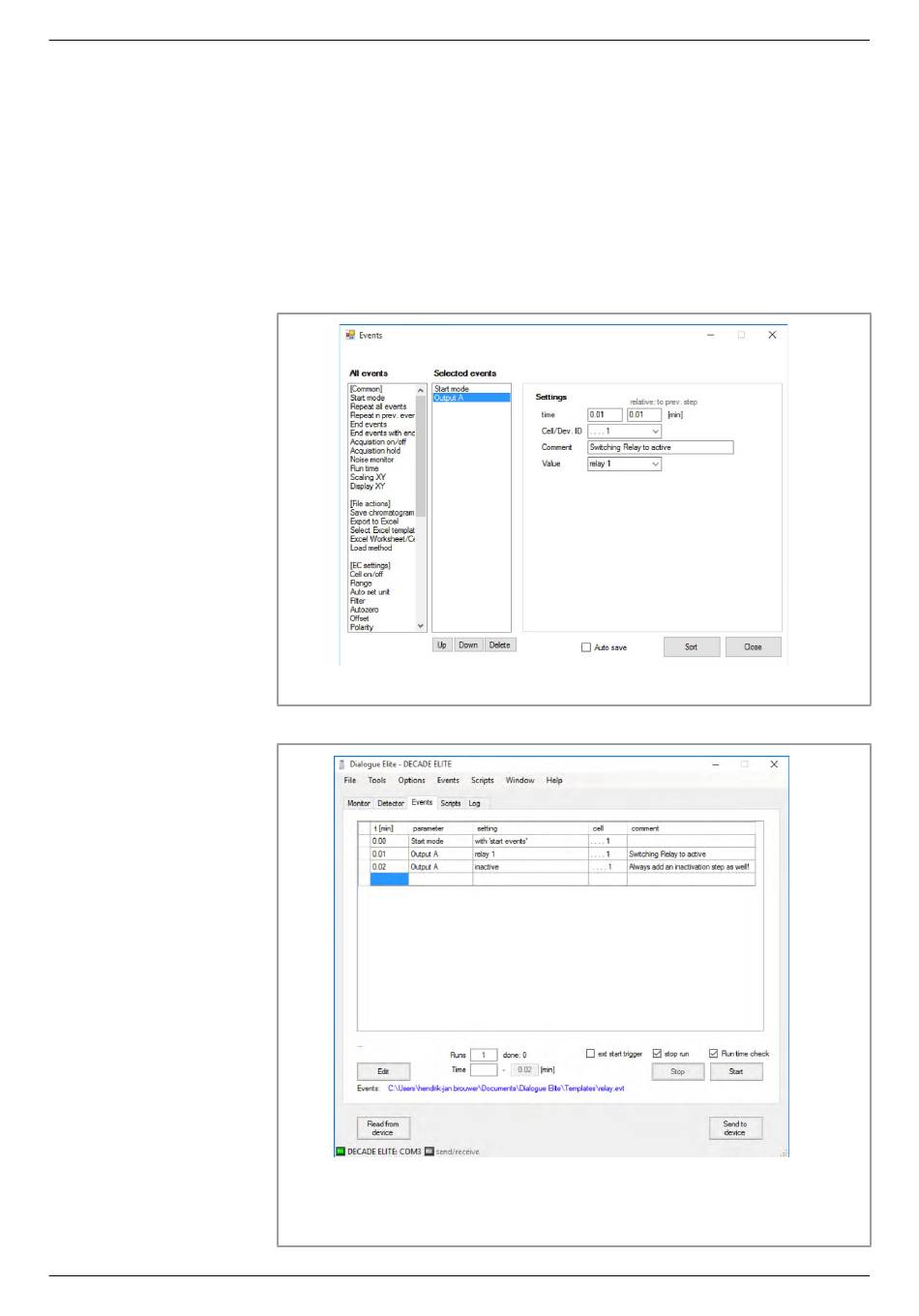

Abb. 68 Dialogue Elite Fenster Event Editor. Programmierung des Output A.
Abb. 69 Dialogue Elite Tabellenfenster Event mit einem Beispiel für die
Programmierung von zeitgesteuerten Ereignissen für Output A (in
diesem Fall Relais 1).
AZURA® Detektor ECD 2.1 Betriebsanleitung, V6685
83
