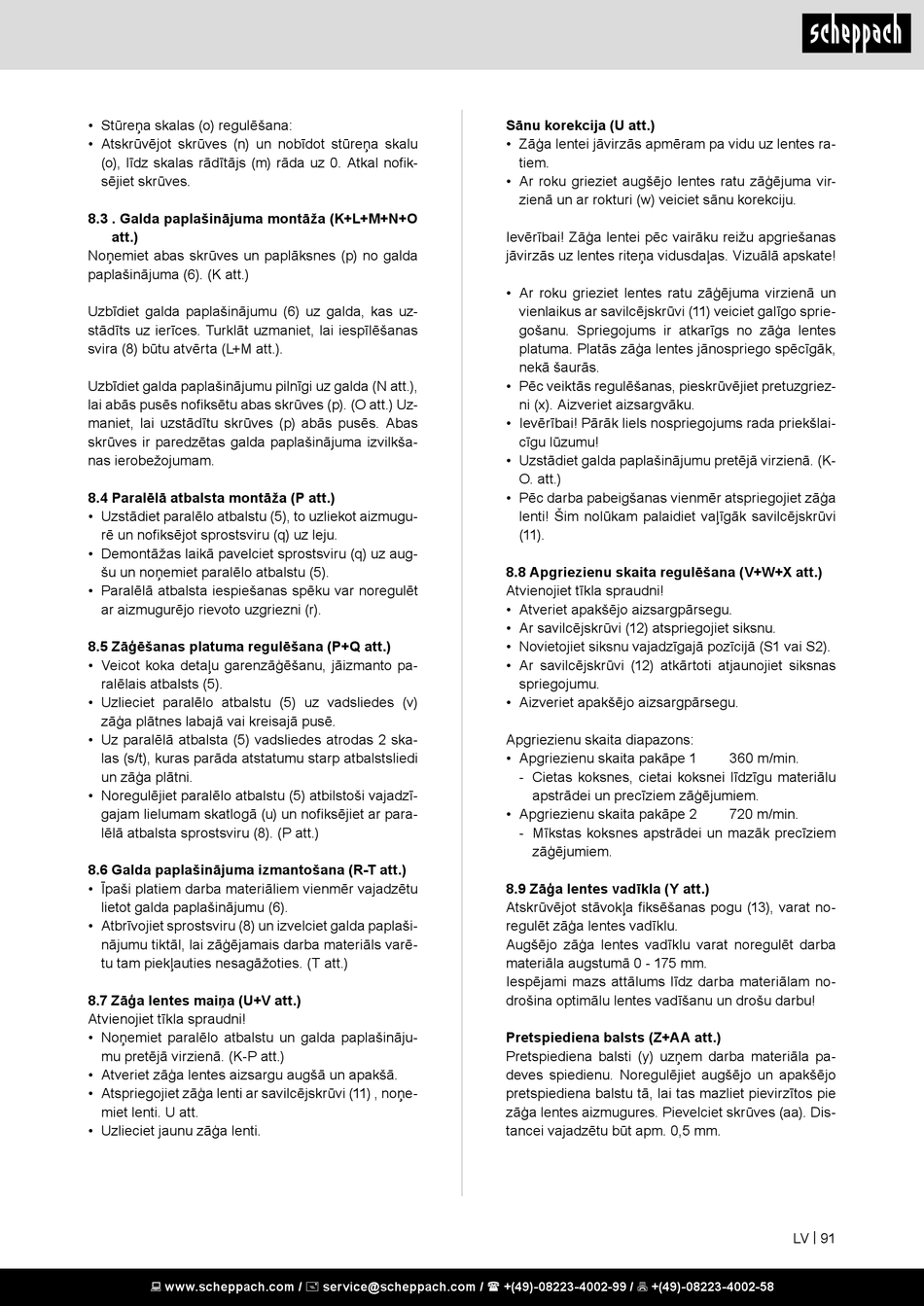

• Stūreņa skalas (o) regulēšana:
• Atskrūvējot skrūves (n) un nobīdot stūreņa skalu
(o), līdz skalas rādītājs (m) rāda uz 0. Atkal nofik-
sējiet skrūves.
8.3 . Galda paplašinājuma montāža (K+L+M+N+O
att.)
Noņemiet abas skrūves un paplāksnes (p) no galda
paplašinājuma (6). (K att.)
Uzbīdiet galda paplašinājumu (6) uz galda, kas uz-
stādīts uz ierīces. Turklāt uzmaniet, lai iespīlēšanas
svira (8) būtu atvērta (L+M att.).
Uzbīdiet galda paplašinājumu pilnīgi uz galda (N att.),
lai abās pusēs nofiksētu abas skrūves (p). (O att.) Uz-
maniet, lai uzstādītu skrūves (p) abās pusēs. Abas
skrūves ir paredzētas galda paplašinājuma izvilkša-
nas ierobežojumam.
8.4 Paralēlā atbalsta montāža (P att.)
• Uzstādiet paralēlo atbalstu (5), to uzliekot aizmugu-
rē un nofiksējot sprostsviru (q) uz leju.
• Demontāžas laikā pavelciet sprostsviru (q) uz aug-
šu un noņemiet paralēlo atbalstu (5).
• Paralēlā atbalsta iespiešanas spēku var noregulēt
ar aizmugurējo rievoto uzgriezni (r).
8.5 Zāģēšanas platuma regulēšana (P+Q att.)
• Veicot koka detaļu garenzāģēšanu, jāizmanto pa-
ralēlais atbalsts (5).
• Uzlieciet paralēlo atbalstu (5) uz vadsliedes (v)
zāģa plātnes labajā vai kreisajā pusē.
• Uz paralēlā atbalsta (5) vadsliedes atrodas 2 ska-
las (s/t), kuras parāda atstatumu starp atbalstsliedi
un zāģa plātni.
• Noregulējiet paralēlo atbalstu (5) atbilstoši vajadzī-
gajam lielumam skatlogā (u) un nofiksējiet ar para-
lēlā atbalsta sprostsviru (8). (P att.)
8.6 Galda paplašinājuma izmantošana (R-T att.)
• Īpaši platiem darba materiāliem vienmēr vajadzētu
lietot galda paplašinājumu (6).
• Atbrīvojiet sprostsviru (8) un izvelciet galda paplaši-
nājumu tiktāl, lai zāģējamais darba materiāls varē-
tu tam piekļauties nesagāžoties. (T att.)
8.7 Zāģa lentes maiņa (U+V att.)
Atvienojiet tīkla spraudni!
• Noņemiet paralēlo atbalstu un galda paplašināju-
mu pretējā virzienā. (K-P att.)
• Atveriet zāģa lentes aizsargu augšā un apakšā.
• Atspriegojiet zāģa lenti ar savilcējskrūvi (11) , noņe-
miet lenti. U att.
• Uzlieciet jaunu zāģa lenti.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Sānu korekcija (U att.)
• Zāģa lentei jāvirzās apmēram pa vidu uz lentes ra-
tiem.
• Ar roku grieziet augšējo lentes ratu zāģējuma vir-
zienā un ar rokturi (w) veiciet sānu korekciju.
Ievērībai! Zāģa lentei pēc vairāku reižu apgriešanas
jāvirzās uz lentes riteņa vidusdaļas. Vizuālā apskate!
• Ar roku grieziet lentes ratu zāģējuma virzienā un
vienlaikus ar savilcējskrūvi (11) veiciet galīgo sprie-
gošanu. Spriegojums ir atkarīgs no zāģa lentes
platuma. Platās zāģa lentes jānospriego spēcīgāk,
nekā šaurās.
• Pēc veiktās regulēšanas, pieskrūvējiet pretuzgriez-
ni (x). Aizveriet aizsargvāku.
• Ievērībai! Pārāk liels nospriegojums rada priekšlai-
cīgu lūzumu!
• Uzstādiet galda paplašinājumu pretējā virzienā. (K-
O. att.)
• Pēc darba pabeigšanas vienmēr atspriegojiet zāģa
lenti! Šim nolūkam palaidiet vaļīgāk savilcējskrūvi
(11).
8.8 Apgriezienu skaita regulēšana (V+W+X att.)
Atvienojiet tīkla spraudni!
• Atveriet apakšējo aizsargpārsegu.
• Ar savilcējskrūvi (12) atspriegojiet siksnu.
• Novietojiet siksnu vajadzīgajā pozīcijā (S1 vai S2).
• Ar savilcējskrūvi (12) atkārtoti atjaunojiet siksnas
spriegojumu.
• Aizveriet apakšējo aizsargpārsegu.
Apgriezienu skaita diapazons:
• Apgriezienu skaita pakāpe 1
- Cietas koksnes, cietai koksnei līdzīgu materiālu
apstrādei un precīziem zāģējumiem.
• Apgriezienu skaita pakāpe 2
- Mīkstas koksnes apstrādei un mazāk precīziem
zāģējumiem.
8.9 Zāģa lentes vadīkla (Y att.)
Atskrūvējot stāvokļa fiksēšanas pogu (13), varat no-
regulēt zāģa lentes vadīklu.
Augšējo zāģa lentes vadīklu varat noregulēt darba
materiāla augstumā 0 - 175 mm.
Iespējami mazs attālums līdz darba materiālam no-
drošina optimālu lentes vadīšanu un drošu darbu!
Pretspiediena balsts (Z+AA att.)
Pretspiediena balsti (y) uzņem darba materiāla pa-
deves spiedienu. Noregulējiet augšējo un apakšējo
pretspiediena balstu tā, lai tas mazliet pievirzītos pie
zāģa lentes aizmugures. Pievelciet skrūves (aa). Dis-
tancei vajadzētu būt apm. 0,5 mm.
360 m/min.
720 m/min.
