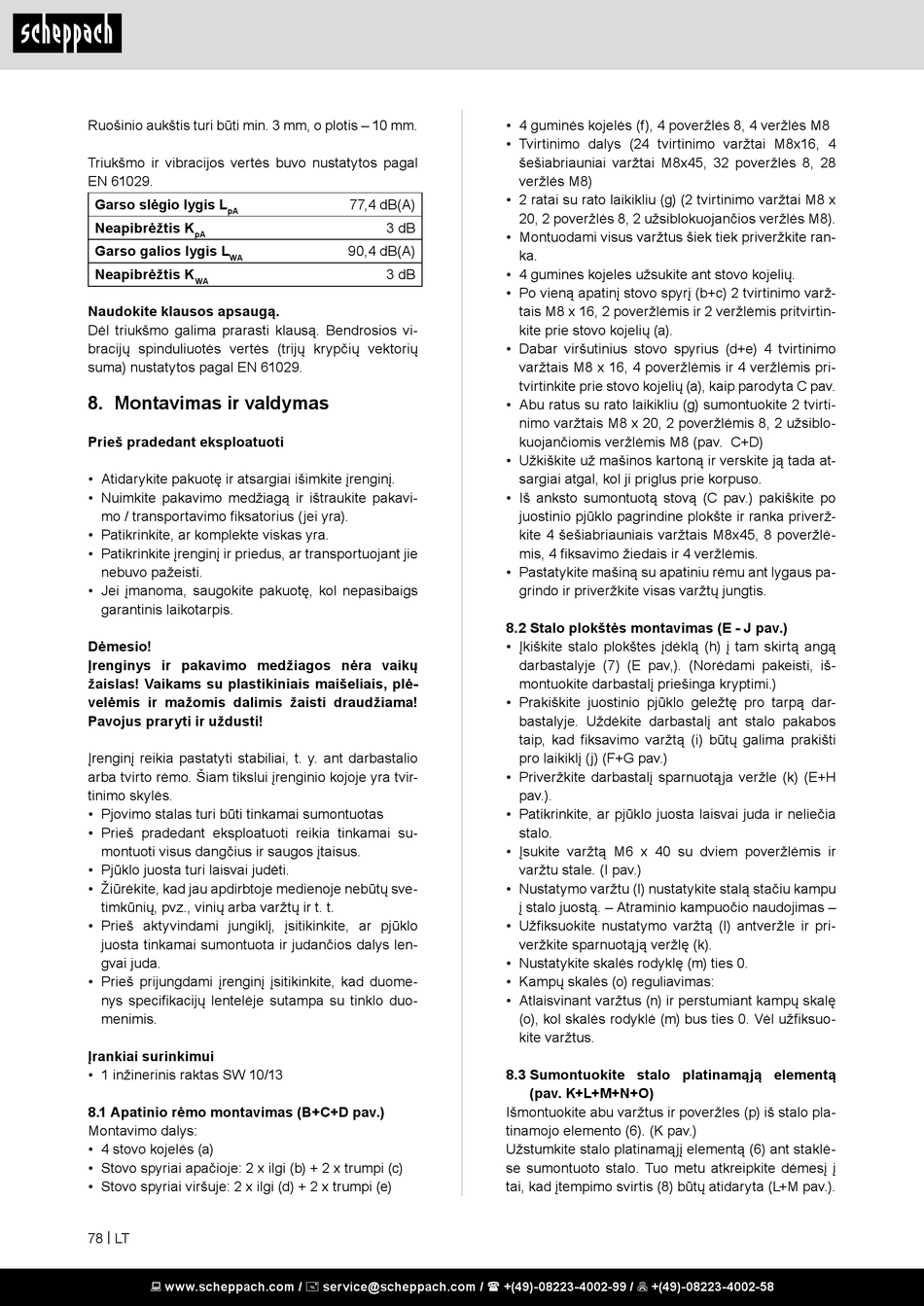

Ruošinio aukštis turi būti min. 3 mm, o plotis – 10 mm.
Triukšmo ir vibracijos vertės buvo nustatytos pagal
EN 61029.
Garso slėgio lygis L
pA
Neapibrėžtis K
pA
Garso galios lygis L
WA
Neapibrėžtis K
WA
Naudokite klausos apsaugą.
Dėl triukšmo galima prarasti klausą. Bendrosios vi-
bracijų spinduliuotės vertės (trijų krypčių vektorių
suma) nustatytos pagal EN 61029.

8. Montavimas ir valdymas

Prieš pradedant eksploatuoti
• Atidarykite pakuotę ir atsargiai išimkite įrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavi-
mo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite įrenginį ir priedus, ar transportuojant jie
nebuvo pažeisti.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs
garantinis laikotarpis.
Dėmesio!
Įrenginys ir pakavimo medžiagos nėra vaikų
žaislas! Vaikams su plastikiniais maišeliais, plė-
velėmis ir mažomis dalimis žaisti draudžiama!
Pavojus praryti ir uždusti!
Įrenginį reikia pastatyti stabiliai, t. y. ant darbastalio
arba tvirto rėmo. Šiam tikslui įrenginio kojoje yra tvir-
tinimo skylės.
• Pjovimo stalas turi būti tinkamai sumontuotas
• Prieš pradedant eksploatuoti reikia tinkamai su-
montuoti visus dangčius ir saugos įtaisus.
• Pjūklo juosta turi laisvai judėti.
• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-
timkūnių, pvz., vinių arba varžtų ir t. t.
• Prieš aktyvindami jungiklį, įsitikinkite, ar pjūklo
juosta tinkamai sumontuota ir judančios dalys len-
gvai juda.
• Prieš prijungdami įrenginį įsitikinkite, kad duome-
nys specifikacijų lentelėje sutampa su tinklo duo-
menimis.
Įrankiai surinkimui
• 1 inžinerinis raktas SW 10/13
8.1 Apatinio rėmo montavimas (B+C+D pav.)
Montavimo dalys:
• 4 stovo kojelės (a)
• Stovo spyriai apačioje: 2 x ilgi (b) + 2 x trumpi (c)
• Stovo spyriai viršuje: 2 x ilgi (d) + 2 x trumpi (e)
78 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• 4 guminės kojelės (f), 4 poveržlės 8, 4 veržlės M8
• Tvirtinimo dalys (24 tvirtinimo varžtai M8x16, 4
šešiabriauniai varžtai M8x45, 32 poveržlės 8, 28
veržlės M8)
• 2 ratai su rato laikikliu (g) (2 tvirtinimo varžtai M8 x
77,4 dB(A)
20, 2 poveržlės 8, 2 užsiblokuojančios veržlės M8).
3 dB
• Montuodami visus varžtus šiek tiek priveržkite ran-
90,4 dB(A)
ka.
• 4 gumines kojeles užsukite ant stovo kojelių.
3 dB
• Po vieną apatinį stovo spyrį (b+c) 2 tvirtinimo varž-
tais M8 x 16, 2 poveržlėmis ir 2 veržlėmis pritvirtin-
kite prie stovo kojelių (a).
• Dabar viršutinius stovo spyrius (d+e) 4 tvirtinimo
varžtais M8 x 16, 4 poveržlėmis ir 4 veržlėmis pri-
tvirtinkite prie stovo kojelių (a), kaip parodyta C pav.
• Abu ratus su rato laikikliu (g) sumontuokite 2 tvirti-
nimo varžtais M8 x 20, 2 poveržlėmis 8, 2 užsiblo-
kuojančiomis veržlėmis M8 (pav. C+D)
• Užkiškite už mašinos kartoną ir verskite ją tada at-
sargiai atgal, kol ji priglus prie korpuso.
• Iš anksto sumontuotą stovą (C pav.) pakiškite po
juostinio pjūklo pagrindine plokšte ir ranka priverž-
kite 4 šešiabriauniais varžtais M8x45, 8 poveržlė-
mis, 4 fiksavimo žiedais ir 4 veržlėmis.
• Pastatykite mašiną su apatiniu rėmu ant lygaus pa-
grindo ir priveržkite visas varžtų jungtis.
8.2 Stalo plokštės montavimas (E - J pav.)
• Įkiškite stalo plokštės įdėklą (h) į tam skirtą angą
darbastalyje (7) (E pav,). (Norėdami pakeisti, iš-
montuokite darbastalį priešinga kryptimi.)
• Prakiškite juostinio pjūklo geležtę pro tarpą dar-
bastalyje. Uždėkite darbastalį ant stalo pakabos
taip, kad fiksavimo varžtą (i) būtų galima prakišti
pro laikiklį (j) (F+G pav.)
• Priveržkite darbastalį sparnuotąja veržle (k) (E+H
pav.).
• Patikrinkite, ar pjūklo juosta laisvai juda ir neliečia
stalo.
• Įsukite varžtą M6 x 40 su dviem poveržlėmis ir
varžtu stale. (I pav.)
• Nustatymo varžtu (l) nustatykite stalą stačiu kampu
į stalo juostą. – Atraminio kampuočio naudojimas –
• Užfiksuokite nustatymo varžtą (l) antveržle ir pri-
veržkite sparnuotąją veržlę (k).
• Nustatykite skalės rodyklę (m) ties 0.
• Kampų skalės (o) reguliavimas:
• Atlaisvinant varžtus (n) ir perstumiant kampų skalę
(o), kol skalės rodyklė (m) bus ties 0. Vėl užfiksuo-
kite varžtus.
8.3 Sumontuokite stalo platinamąją elementą
Išmontuokite abu varžtus ir poveržles (p) iš stalo pla-
tinamojo elemento (6). (K pav.)
Užstumkite stalo platinamąjį elementą (6) ant staklė-
se sumontuoto stalo. Tuo metu atkreipkite dėmesį į
tai, kad įtempimo svirtis (8) būtų atidaryta (L+M pav.).
(pav. K+L+M+N+O)
