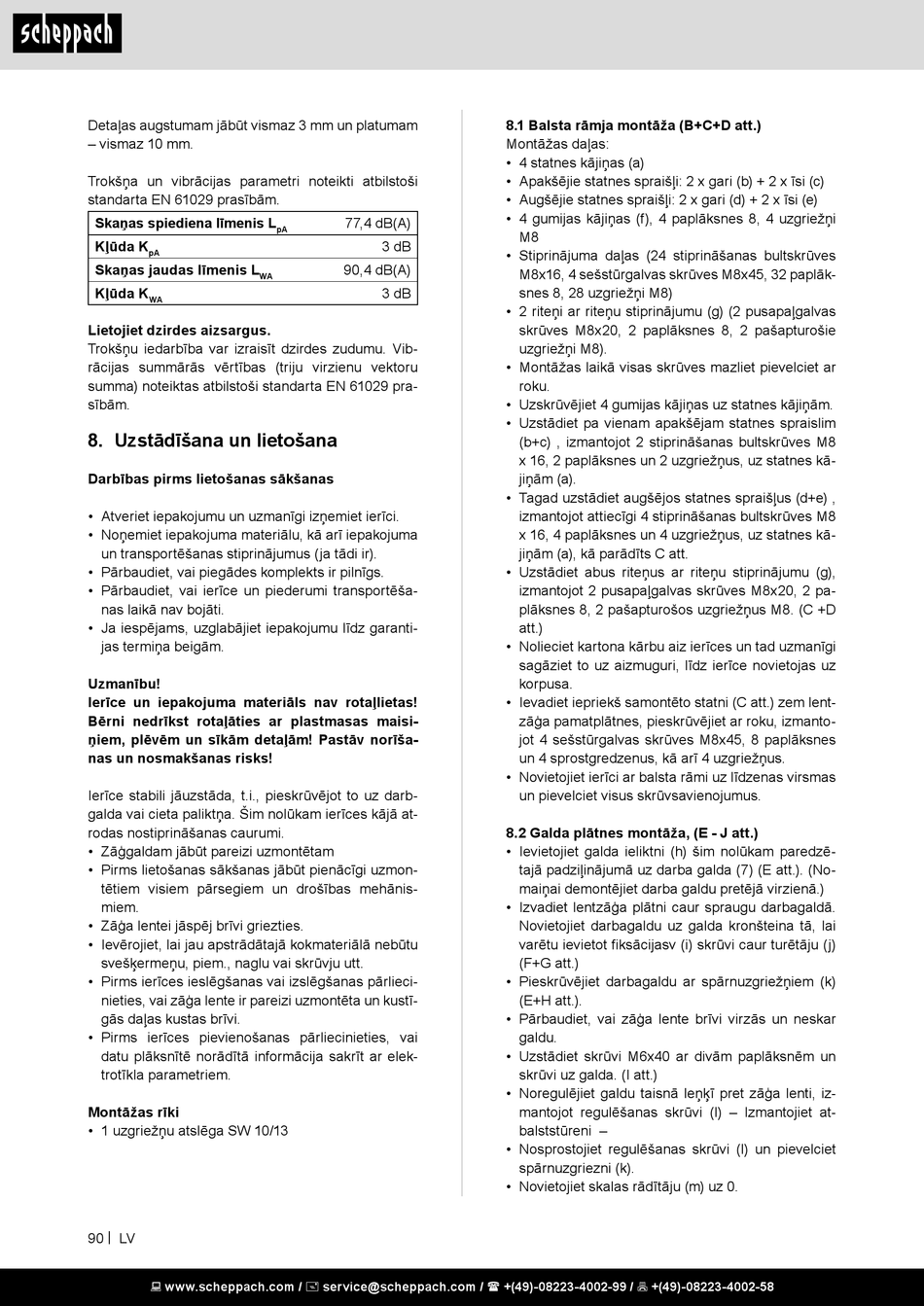

Detaļas augstumam jābūt vismaz 3 mm un platumam
– vismaz 10 mm.
Trokšņa un vibrācijas parametri noteikti atbilstoši
standarta EN 61029 prasībām.
Skaņas spiediena līmenis L
Kļūda K
pA
Skaņas jaudas līmenis L
WA
Kļūda K
WA
Lietojiet dzirdes aizsargus.
Trokšņu iedarbība var izraisīt dzirdes zudumu. Vib-
rācijas summārās vērtības (triju virzienu vektoru
summa) noteiktas atbilstoši standarta EN 61029 pra-
sībām.
8. Uzstādīšana un lietošana
Darbības pirms lietošanas sākšanas
• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma
un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēša-
nas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garanti-
jas termiņa beigām.
Uzmanību!
Ierīce un iepakojuma materiāls nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastmasas maisi-
ņiem, plēvēm un sīkām detaļām! Pastāv norīša-
nas un nosmakšanas risks!
Ierīce stabili jāuzstāda, t.i., pieskrūvējot to uz darb-
galda vai cieta paliktņa. Šim nolūkam ierīces kājā at-
rodas nostiprināšanas caurumi.
• Zāģgaldam jābūt pareizi uzmontētam
• Pirms lietošanas sākšanas jābūt pienācīgi uzmon-
tētiem visiem pārsegiem un drošības mehānis-
miem.
• Zāģa lentei jāspēj brīvi griezties.
• Ievērojiet, lai jau apstrādātajā kokmateriālā nebūtu
svešķermeņu, piem., naglu vai skrūvju utt.
• Pirms ierīces ieslēgšanas vai izslēgšanas pārlieci-
nieties, vai zāģa lente ir pareizi uzmontēta un kustī-
gās daļas kustas brīvi.
• Pirms ierīces pievienošanas pārliecinieties, vai
datu plāksnītē norādītā informācija sakrīt ar elek-
trotīkla parametriem.
Montāžas rīki
• 1 uzgriežņu atslēga SW 10/13
90 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
77,4 dB(A)
pA
3 dB
90,4 dB(A)
3 dB
8.1 Balsta rāmja montāža (B+C+D att.)
Montāžas daļas:
• 4 statnes kājiņas (a)
• Apakšējie statnes spraišļi: 2 x gari (b) + 2 x īsi (c)
• Augšējie statnes spraišļi: 2 x gari (d) + 2 x īsi (e)
• 4 gumijas kājiņas (f), 4 paplāksnes 8, 4 uzgriežņi
M8
• Stiprinājuma daļas (24 stiprināšanas bultskrūves
M8x16, 4 sešstūrgalvas skrūves M8x45, 32 paplāk-
snes 8, 28 uzgriežņi M8)
• 2 riteņi ar riteņu stiprinājumu (g) (2 pusapaļgalvas
skrūves M8x20, 2 paplāksnes 8, 2 pašapturošie
uzgriežņi M8).
• Montāžas laikā visas skrūves mazliet pievelciet ar
roku.
• Uzskrūvējiet 4 gumijas kājiņas uz statnes kājiņām.
• Uzstādiet pa vienam apakšējam statnes spraislim
(b+c) , izmantojot 2 stiprināšanas bultskrūves M8
x 16, 2 paplāksnes un 2 uzgriežņus, uz statnes kā-
jiņām (a).
• Tagad uzstādiet augšējos statnes spraišļus (d+e) ,
izmantojot attiecīgi 4 stiprināšanas bultskrūves M8
x 16, 4 paplāksnes un 4 uzgriežņus, uz statnes kā-
jiņām (a), kā parādīts C att.
• Uzstādiet abus riteņus ar riteņu stiprinājumu (g),
izmantojot 2 pusapaļgalvas skrūves M8x20, 2 pa-
plāksnes 8, 2 pašapturošos uzgriežņus M8. (C +D
att.)
• Nolieciet kartona kārbu aiz ierīces un tad uzmanīgi
sagāziet to uz aizmuguri, līdz ierīce novietojas uz
korpusa.
• Ievadiet iepriekš samontēto statni (C att.) zem lent-
zāģa pamatplātnes, pieskrūvējiet ar roku, izmanto-
jot 4 sešstūrgalvas skrūves M8x45, 8 paplāksnes
un 4 sprostgredzenus, kā arī 4 uzgriežņus.
• Novietojiet ierīci ar balsta rāmi uz līdzenas virsmas
un pievelciet visus skrūvsavienojumus.
8.2 Galda plātnes montāža, (E - J att.)
• Ievietojiet galda ieliktni (h) šim nolūkam paredzē-
tajā padziļinājumā uz darba galda (7) (E att.). (No-
maiņai demontējiet darba galdu pretējā virzienā.)
• Izvadiet lentzāģa plātni caur spraugu darbagaldā.
Novietojiet darbagaldu uz galda kronšteina tā, lai
varētu ievietot fiksācijasv (i) skrūvi caur turētāju (j)
(F+G att.)
• Pieskrūvējiet darbagaldu ar spārnuzgriežņiem (k)
(E+H att.).
• Pārbaudiet, vai zāģa lente brīvi virzās un neskar
galdu.
• Uzstādiet skrūvi M6x40 ar divām paplāksnēm un
skrūvi uz galda. (I att.)
• Noregulējiet galdu taisnā leņķī pret zāģa lenti, iz-
mantojot regulēšanas skrūvi (l) – Izmantojiet at-
balststūreni –
• Nosprostojiet regulēšanas skrūvi (l) un pievelciet
spārnuzgriezni (k).
• Novietojiet skalas rādītāju (m) uz 0.
