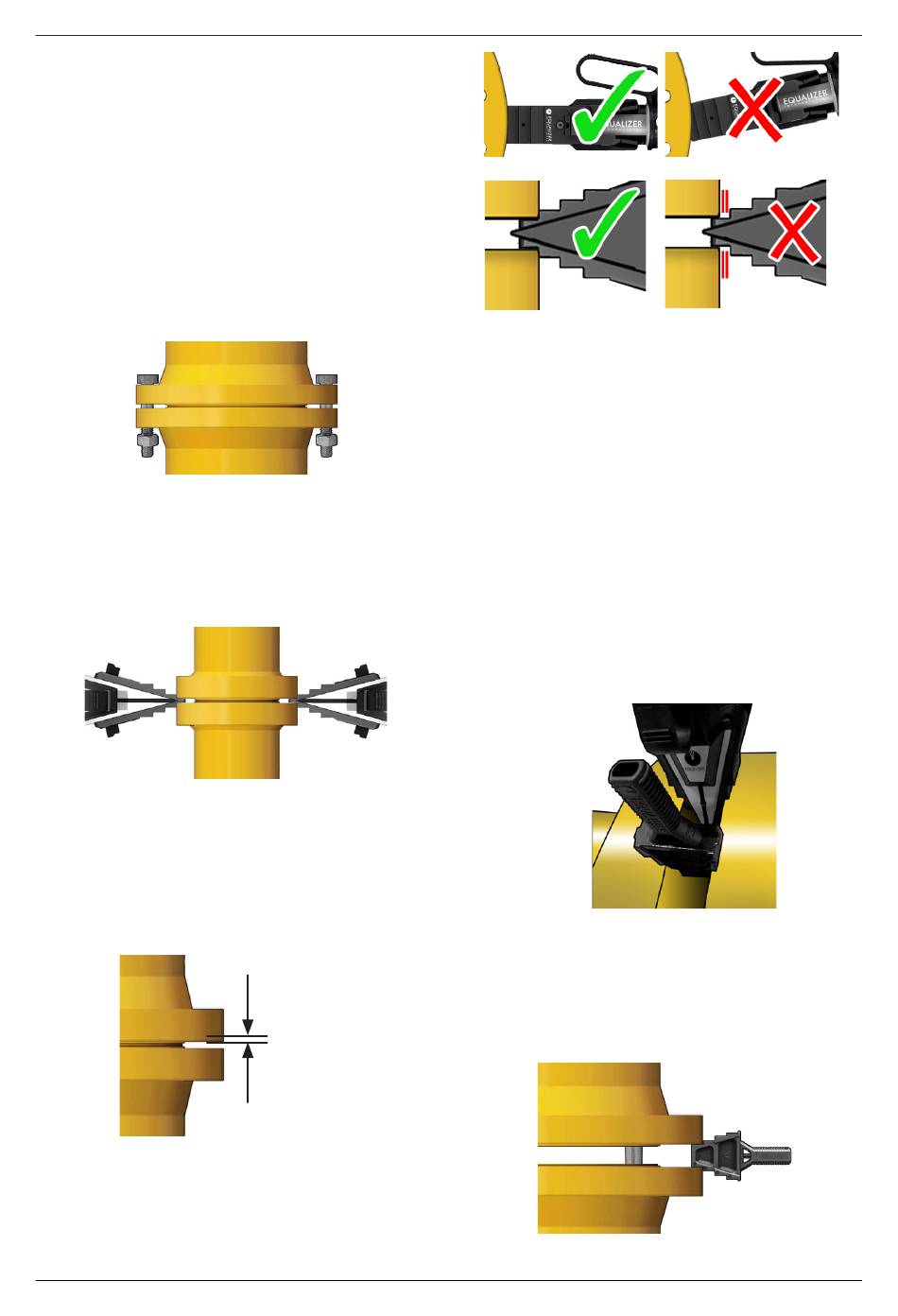

3.0 Verwendung des SWi-Spreizkeils
3.1 Allgemeine Hinweise
Vor der Anbringung des Werkzeugs muss sichergestellt
werden, dass mindestens zwei Flanschbolzen
vorhanden sind. Diese sollten einen Abstand von 180
Grad haben und ihre Muttern sollten so weit gelöst sein,
dass Flanscharbeiten durchgeführt werden können.
Wenn Sie diese Bolzen in Position lassen, lassen sich
während des Flanschspreizens unerwünschte seitliche
Flanschbewegungen reduzieren (siehe Abb. 1).
Abb. 1
Vor dem Spreizen sollte eine Bewertung durchgeführt
werden, um die am besten geeignete Positionierung
der Werkzeuge um die Verbindung herum zu
bestimmen. Es sollten immer mindestens 2 Werkzeuge
verwendet werden (siehe Abb.2).
Abb. 2
Bestimmen
Sie
Flanschverbindung - für die Werkzeuge SWi5TE/
SWi5TI ist ein minimaler Zugangsspalt von 4 mm
[0,16 Zoll] erforderlich. Der Zugangsspalt ist der
Abstand zwischen den Flächen, auf die der Keil seine
Spreizkraft aufbringt (siehe Abb. 3).
Abb. 3
Positionieren Sie das Werkzeug in der Zugangsöffnung,
wobei die gesamte Breite der gewählten Stufe
vollständig bis zum Absatz eingeführt sein muss (siehe
Abb. 4).
6
den
Zugangsspalt
4,0 mm [0,16 Zoll]
MINIMALER
ZUGANGSSPALT
Abb. 4
3.2 Flanschspreizen
Spreizen Sie die Flansche durch Betätigen des
Werkzeugs auseinander.
Spreizen Sie die Flansche durch Betätigen des
Werkzeugs auseinander. In den entsprechenden
Abschnitten
werkzeugspezifische Anweisungen zur Aktivierung der
einzelnen Werkzeuge.
Nachdem die Verbindung auf den gewünschten
Abstand geöffnet wurde oder wenn das Werkzeug
seinen maximalen Hub erreicht hat, müssen die
Sicherheitsblöcke in die Flanschverbindung eingesetzt
werden (siehe Abb. 5).
Abb. 5
der
Stellen Sie sicher, dass die gesamte Breite der
gewählten Stufe des Sicherheitsblocks vollständig
eingefügt ist, bevor Sie das Werkzeug schrittweise
einfahren, bis die Flanschbelastung auf sie einwirkt
(siehe Abb. 6).
Abb. 6
des
Handbuchs
finden
Sie
L4390
