6.0 Hydraulischer Flanschspreizkeil
SWi5TI
Der Spreizkeil SWi5TI verwendet eine interne
Hydraulikpumpe, um den Zylinder anzutreiben, den
Keil auszufahren und die Backen zu spreizen.

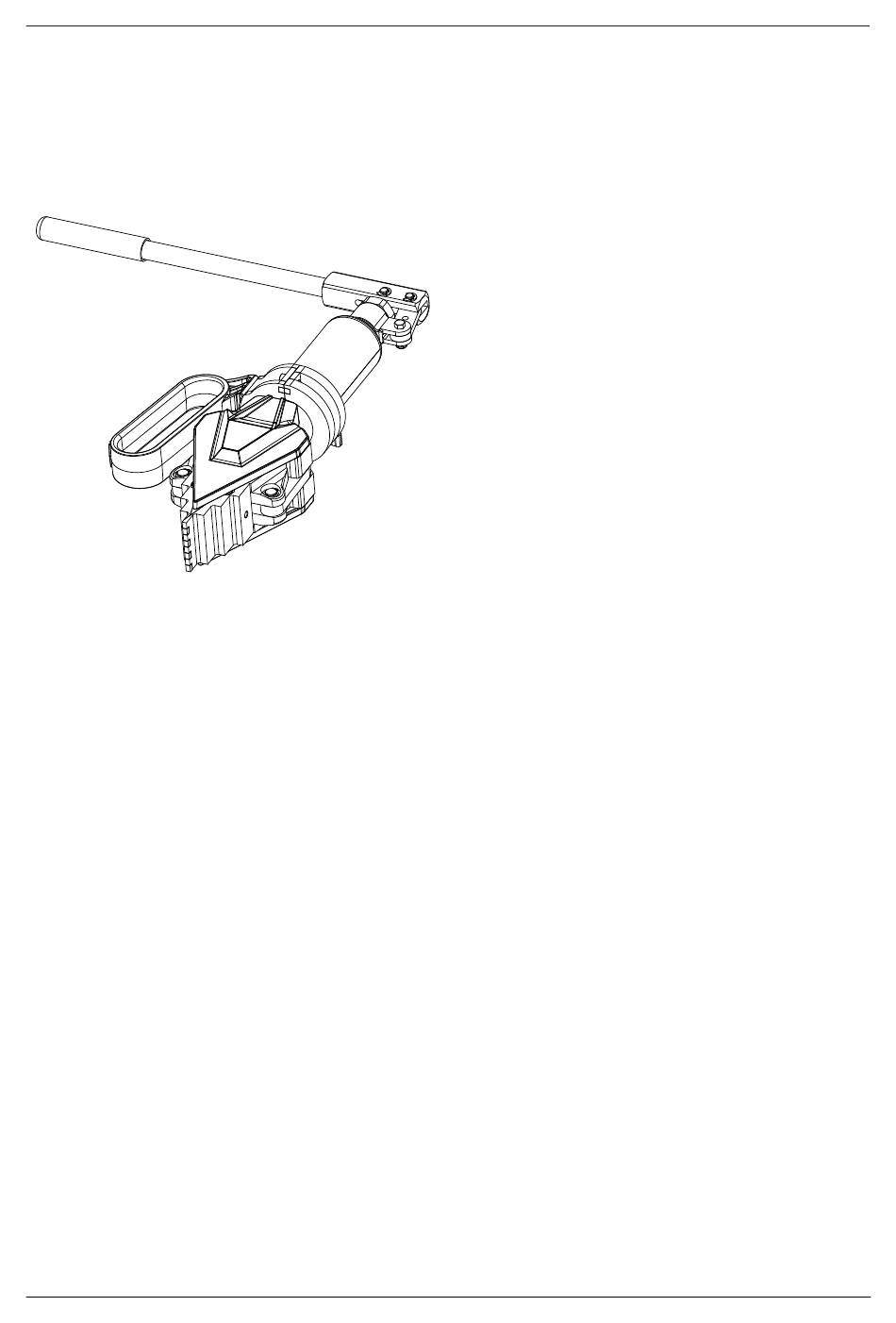

Abb. 17

6.1 Werkzeugleistung SWi5TI

Spreizkraft
Bei 700 bar [10.000 psi] Hydraulikdruck kann das
Werkzeug auf der ersten Stufe eine Spreizkraft
von 63 kN [6,3 t] aufbringen, im vierten Schritt eine
Spreizkraft von bis zu 77 kN [7,7 t].
Spreizspalt (siehe Abschnitt 3.9)
Wenn nur die erste Stufe verwendet wird, kann das
Werkzeug von 4,0 mm bis 29 mm [0,16 - 1,14 Zoll]
gespreizt werden.
Wenn alle vier Stufen, jedoch ohne Stufenblöcke,
verwendet werden, kann das Werkzeug von 4 mm bis
79 mm [0,16 - 3,1 Zoll] gespreizt werden.
Wenn auf den Stufenblöcken beide Stufen verwendet
werden, kann das Werkzeug von 56 mm bis 101 mm
[2,2 - 4 Zoll] gespreizt werden.
L4390

6.2 Funktion des Werkzeugs SWi5TI

Betrieb des hydraulischen Werkzeugs
Der Spreizkeil SWi5TI
Hydraulikzylinder, um den Keil auszufahren und die
Backen zu spreizen. Der Hydraulikdruck wird mit
einer integrierten Handpumpe aufgebracht, was eine
genaue Steuerung der aufgebrachten Kraft ermöglicht.
SWi5TI betätigen
Befolgen Sie die Bedienungsanleitung des SWi-
Spreizkeils und die folgenden Anweisungen, um
insbesondere das SWi5TI-Werkzeug zu betätigen:
Wenn das Druckablassventil der Handpumpe
geschlossen ist, werden durch das Pumpen des
Handpumpengriffs der Zylinder vorgeschoben und die
Backen gespreizt.
Bei Verwendung mehrerer Werkzeuge ist darauf
zu achten, dass die Spreizung aller Werkzeuge
übereinstimmt, um die Spreizkraft im Gleichgewicht
zu halten.
SWi5TI einfahren
Das Öffnen des Druckablassventils führt zu einem
Druckabfall des Zylinders, wonach dieser aufgrund
der Kraft seiner internen Feder eingefahren wird. Der
Griff muss nicht gepumpt werden, um das Werkzeug
einzufahren.
Bei Verwendung mehrerer Werkzeuge ist beim
Einfahren Vorsicht geboten, um die Spreizkraft beim
Schließen des Spalts im Gleichgewicht zu halten.
