Abb. A
Abb. B
Abb. C
6
3
Zusammenbau und Einstellungen
3.1

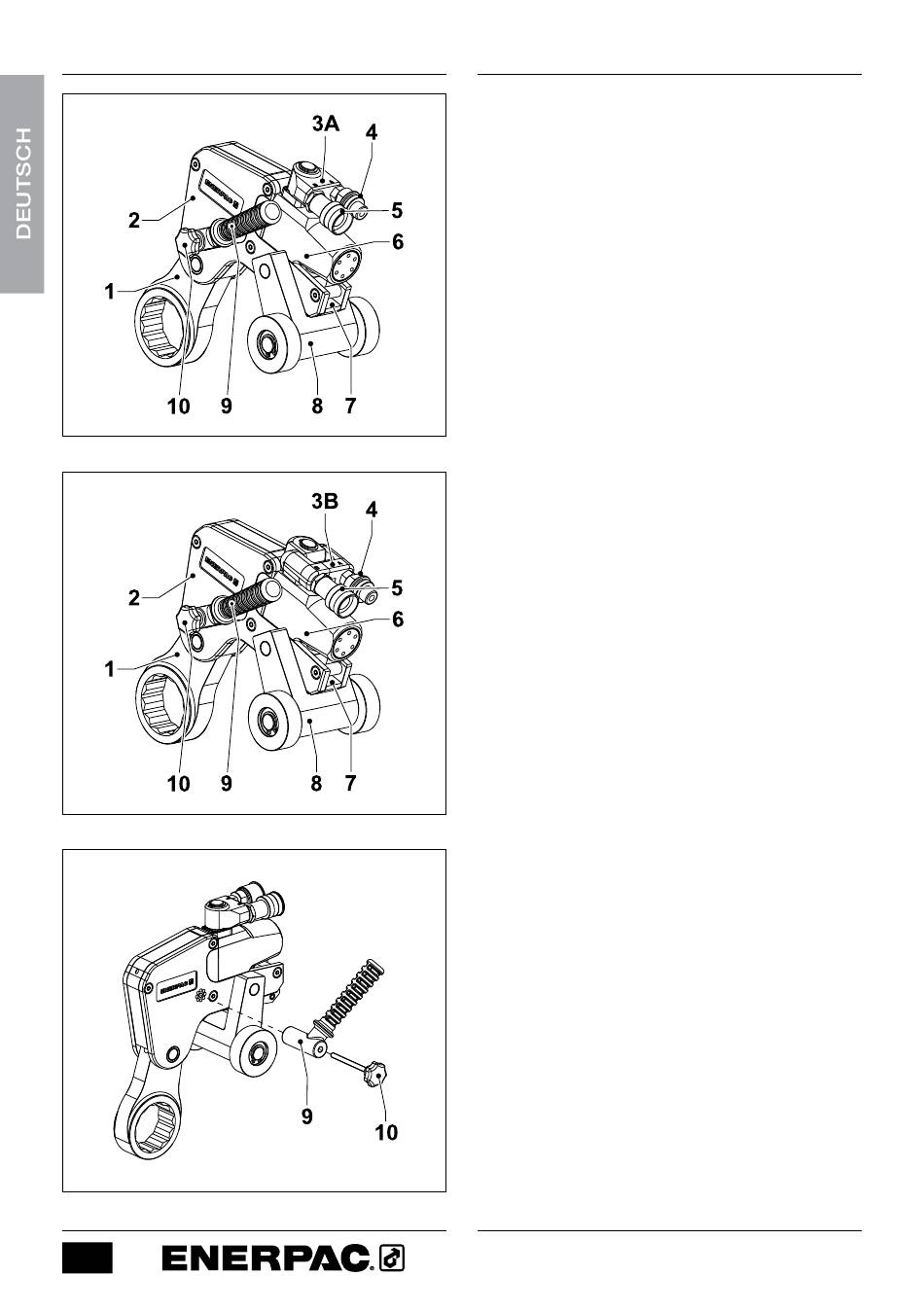

Übersicht und Merkmale (Abb. A oder B)
1
Schlüssel
2
Rollen-Kassette
3A
Schwenkkupplung (Standard)
3B
TSP-Pro Schwenkkupplung (optional)
4
Vorlauf-Schlauchanschluss
5
Rücklauf-Schlauchanschluss
6
Hydraulische Antriebseinheit
7
Kassetten-Arretierung
8
Abstützrollen-Bügel und -Rollen
9
Positionierungshebel
10
Flügelschraube
3.2.1 Befestigung des Positionierungshebels (Abb. C)
•
S ichern Sie den Positionierungshebel (9)
mithilfe der Flügelschraube (10). Mit der Hand
festziehen.
Hinweis: Der Griff kann (bei Bedarf) auf
beiden Seiten des Drehmomentschlüssels
installiert werden.
3.2.2 Entfernen der Kassette (Abb. D)
•
Vergewissern Sie sich, dass der Kolben
vollständig eingezogen ist.
•
Halten Sie das Werkzeug mit der Antriebsein-
heit nach oben zeigend.
•
Klappen Sie den Abstützrollen-Bügel (8) nach
innen, zur Mitte des Werkzeugs.
•
Ziehen Sie die Arretierung (7) nach außen.
Entfernen Sie die Kassette (2) von der
hydraulischen Antriebseinheit (6).
3.2.3 Einsetzen der Kassette (Abb. D und E)
•
V ergewissern Sie sich, dass die
Einzugsverbindung (11) zur Nut (12) im
Schlüssel (1) ausgerichtet ist.
•
Drehen Sie gegebenenfalls die Kolbenstange.
•
Ziehen Sie die Arretierung (7) nach außen.
•
Schieben Sie den Flachkeil (13) durch die
Gehäuseöffnung (14).
•
Schieben Sie die Arretierung (7) in die
Kassette (2) zurück. Vergewissern Sie sich,
dass die Kugel sicher einrastet.
