5.0 Hydraulischer Flanschspreizkeil
SWi5TE
Der Spreizkeil SWi5TE verwendet eine externe
Hydraulikpumpe, um den Zylinder anzutreiben, den
Keil auszufahren und die Backen zu spreizen.

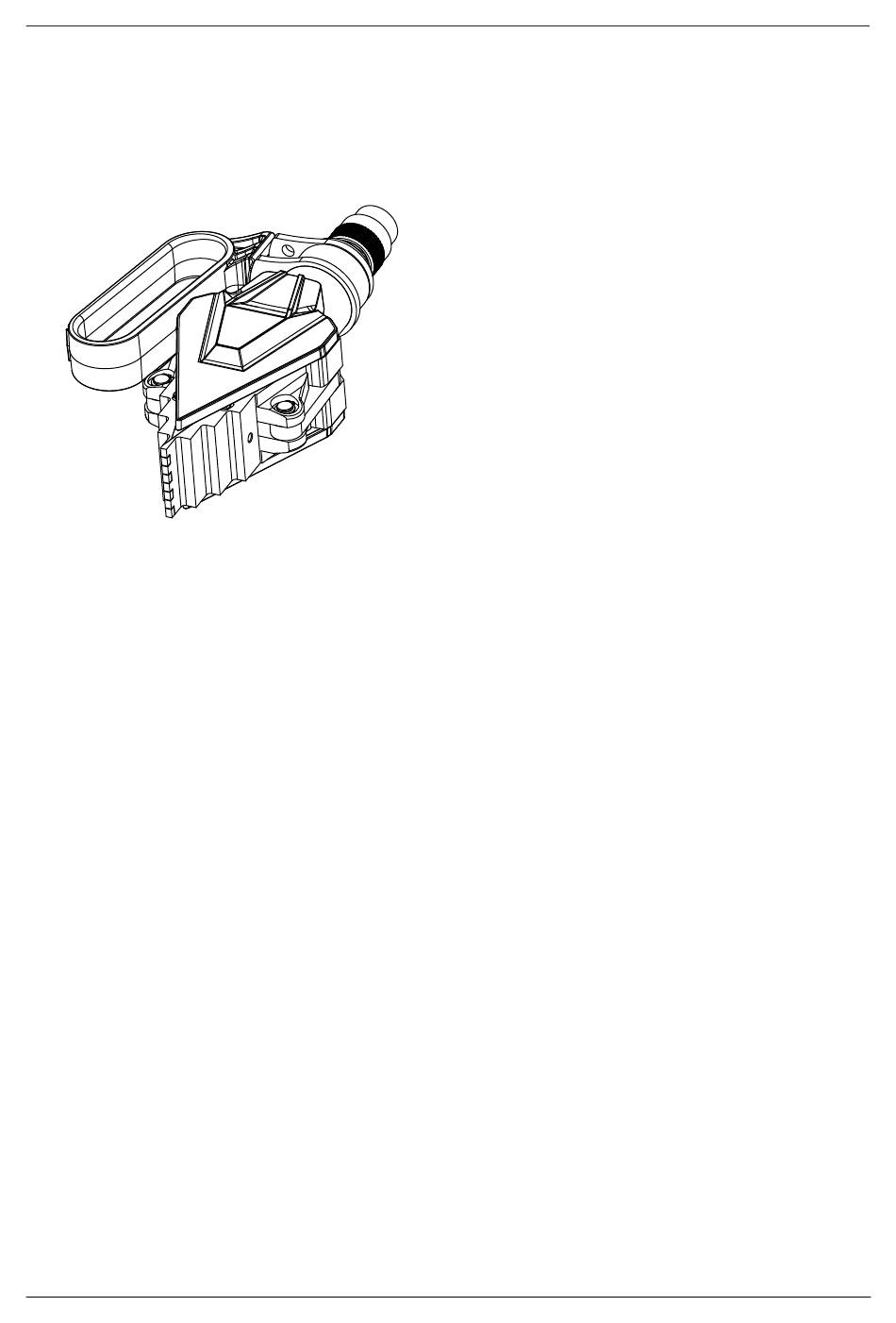

Abb. 13
5.1 Werkzeugleistung SWi5TE
Spreizkraft
Bei 700 bar [10.000 psi] Hydraulikdruck kann das
Werkzeug auf der ersten Stufe eine Spreizkraft von 63
kN [6,3 t] aufbringen, im vierten Schritt eine Spreizkraft
von bis zu 77 kN [7,7 t].
Spreizspalt (siehe Abschnitt 3.9)
Wenn nur die erste Stufe verwendet wird, kann das
Werkzeug von 4,0 mm bis 29 mm [0,16 - 1,14 Zoll]
gespreizt werden.
Wenn alle vier Stufen, jedoch ohne Stufenblöcke,
verwendet werden, kann das Werkzeug von 4 mm bis
79 mm [0,16 - 3,1 Zoll] gespreizt werden.
Wenn auf den Stufenblöcken beide Stufen verwendet
werden, kann das Werkzeug von 56 mm bis 101 mm \
[2,2 - 4 Zoll] gespreizt werden.
L4390
5.2 Funktion des Werkzeugs SWi5TE
Betrieb des hydraulischen Werkzeugs
Der
Spreizkeil
SWi5TE
Hydraulikzylinder, um den Keil auszufahren und die
Backen zu spreizen. Der Hydraulikdruck wird mit einer
externen Handpumpe aufgebracht, was eine genaue
Steuerung der aufgebrachten Kraft ermöglicht.
Betrieb der Handpumpe
Siehe die Bedienungsanleitung für die HP Handpumpe
von Equalizer.
SWi5TEs betätigen
Befolgen Sie die Bedienungsanleitung des SWi-
Spreizkeils und die folgenden Anweisungen, um
insbesondere das SWi5TE-Werkzeug zu betätigen:
Wenn das Druckablassventil der Handpumpe
geschlossen ist, werden durch das Pumpen des
Handpumpengriffs der Zylinder vorgeschoben und die
Backen gespreizt.
Bei Verwendung mehrerer Werkzeuge ist darauf
zu achten, dass die Spreizung aller Werkzeuge
übereinstimmt, um die Spreizkraft im Gleichgewicht
zu halten.
Equalizer bietet eine Handpumpe mit zwei
Anschlüssen an, mit der zwei Werkzeuge gleichzeitig
betätigt werden können.
SWi5TEs einfahren
Das Öffnen des Druckablassventils führt zu einem
Druckabfall des Zylinders, wonach dieser aufgrund
der Kraft seiner internen Feder eingefahren wird. Der
Griff muss nicht gepumpt werden, um das Werkzeug
einzufahren.
Bei Verwendung mehrerer Werkzeuge ist beim
Einfahren Vorsicht geboten, um die Spreizkraft beim
Schließen des Spalts im Gleichgewicht zu halten.
verwendet
einen
11
