Entlüften
Wenn der volle Druck nicht erreicht wird, kann im
Hydrauliksystem Luft vorhanden sein. Zum Entlüften
kann wie folgt vorgegangen werden.
Schließen Sie den Hydraulikschlauch an die
Handpumpe und an das Werkzeug an. Schließen Sie
das Druckablassventil der Pumpe und saugen Sie
die Pumpe an, bis der Hydraulikzylinder vollständig
ausgefahren ist und ein geringer Druck erreicht ist.
Wenn die Handpumpe über das Niveau des Werkzeugs
angehoben wird und sich das Werkzeug in aufrechter
Position befindet, öffnen Sie das Druckablassventil
der Handpumpe, sodass die im System befindliche
Luft durch die Pumpe nach oben gedrückt und in den
Öltank entlüftet wird.
Wiederholen Sie diesen Vorgang dreimal, um
sicherzustellen, dass die gesamte Luft aus dem
System entfernt wird. Das Werkzeug sollte nun den
vollen Arbeitsdruck erreichen.
Trennen
Sie
die
Hydraulikschlauch, spannen Sie die Grundplatte des
Handpumpengehäuses in einen Schraubstock ein,
wobei der Pumpenkörper senkrecht und der Hauptgriff
oben sein müssen. Entfernen Sie die vier Muttern, die
den Hauptgriff halten, und nehmen Sie diesen ab.
Greifen Sie den Öleinfüllverschluss mit einer Zange
und ziehen Sie ihn durch gleichzeitiges Ziehen und
Drehen heraus. Stellen Sie sicher, dass der Tankkörper
beim Entfernen des Öleinfüllverschlusses nach unten
gehalten wird, da das Ziehen am Tankkörper die
Membran im Inneren freigibt, sodass Öl austreten
kann. Befüllen Sie den Tank bis oben mit einem
hochwertigen Hydrauliköl der Klasse 15 cSt. Setzen
Sie den Öleinfüllverschluss wieder ein, wischen Sie
das Öl ab und montieren die Komponenten wieder,
indem Sie den Demontagevorgang umkehren.
12
Handpumpe
vom
5.3 Kit-Inhalt SWi5TE

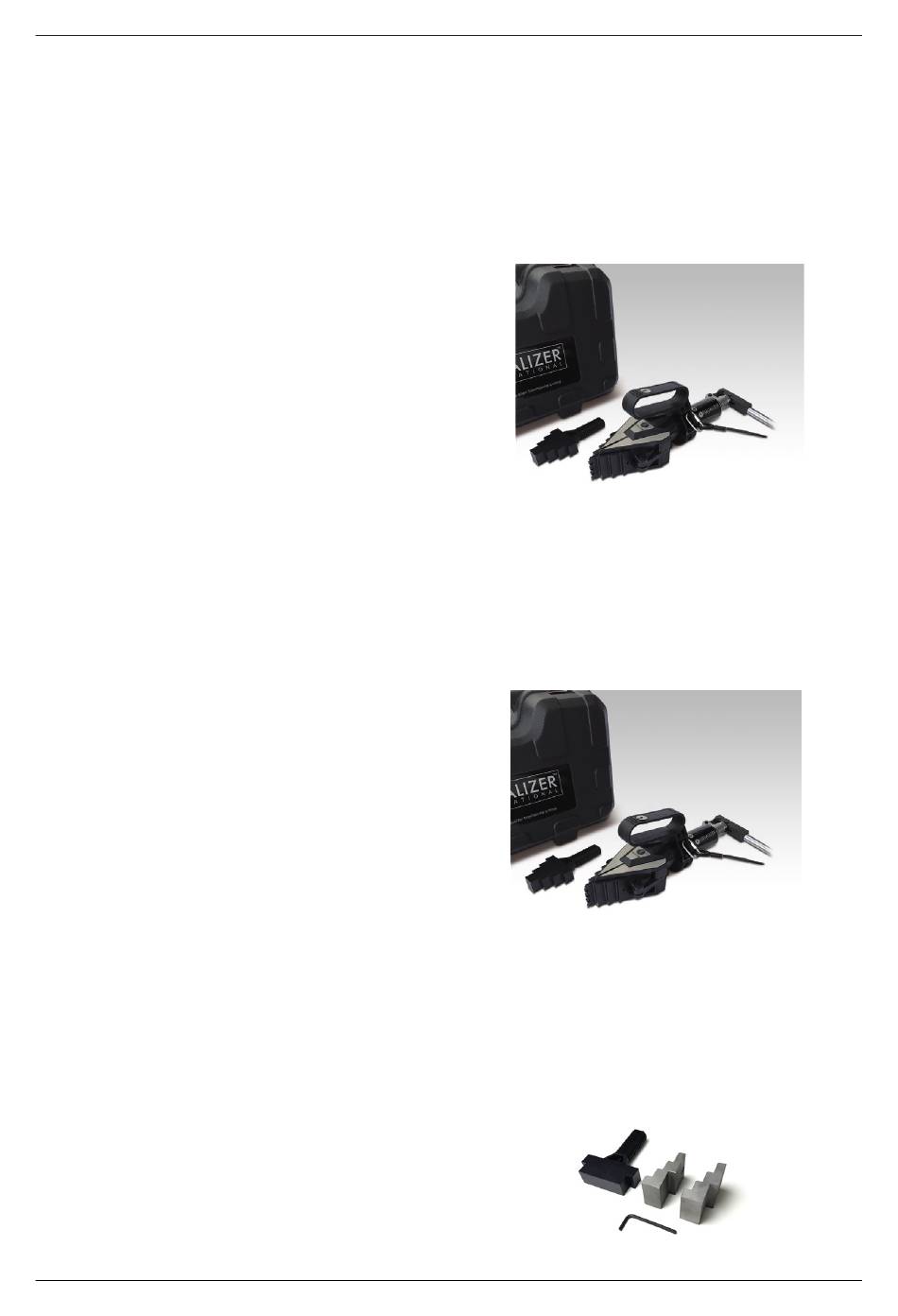

Einzel-Kit (siehe Abb. 14)
Produktcode: SWi5TE-S
1 x SWi5TE Flanschspreizwerkzeug
1 x Sicherheitsblock
1 x Sicherheitskabel
1 x Tragekoffer aus geformtem Kunststoff mit
Schaumstoffeinsatz
Duo-Kit (siehe Abb. 15)
Produktcode: SWi5TE-T
2 x SWi5TE Flanschspreizwerkzeug
2 x Sätze Sicherheitsblöcke
2 x Sicherheitskabel
1 x Tragekoffer aus geformtem Kunststoff mit
Schaumstoffeinsatz
Stufenblock-Kit (siehe Abb. 16)
Produktcode: 1640016-01
1 x Paar SWi5TE Stufenblöcke
2 x M6 CSK Sechskantschraube
2 x Sicherungsscheibe
1 x SWi5TE großer Sicherheitsblock
1 x Sechskantschlüssel
Abb. 14
Abb. 15
Abb. 16
